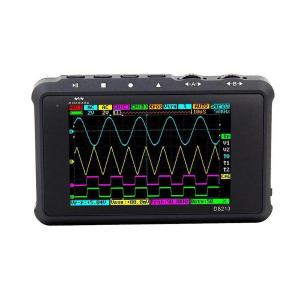

1 5踪4线通用型电子工程任务数字存储示波器，基于ARM Cortex M3内核，采用FPGA管理ADC和数据缓存

2 最高采样率100M Sa/s，模拟通道带宽15MHz，支持2通道模拟输入+2通道数字输入

3 水平时基范围100nS/Div-1S/Div（1-2-5步进），垂直灵敏度10mV/Div-10V/Div（1-2-5步进）

4 内置8MB U盘，可存储波形数据、图像及升级固件；支持最多4个应用程序固件装载与升级

5 信号源功能：输出方波（10Hz-8MHz）、正弦波/三角波/锯齿波（10Hz-20KHz），Vpp最大3V

6 触发模式多样：自动（AUTO）、标准（NORM）、单次（SINGL）、慢扫描（SLOW）；触发类型含边沿、脉宽等

7 支持多种测量功能：频率、周期、占空比、正/负脉宽、电压峰峰值/有效值/平均值/最大/最小值

8 体积小巧（99.5×59×13.5mm），重量轻（122g），内置1000mAh锂电池，Micro USB充电，续航2-3小时

9 配备彩色TFT LCD显示屏（3寸，400×240分辨率），支持游标测量（电压差值、时间差值）和波形对比

1 电子制作领域：检测电子元件（电阻、电容、二极管、三极管等）、调试电路（LED驱动、电源电路等）

2 家电维修领域：排查家电内部电路故障，如电源模块、信号传输线路等

3 汽车维修领域：诊断汽车电子系统，如CAN总线、传感器信号、ECU控制电路等

4 设备调试领域：测试工业设备的信号稳定性、波形质量，如PLC控制信号、电机驱动信号等

5 科研教育领域：实验室信号分析、电子课程教学演示，帮助理解波形特性与电路原理

6 产品研发领域：原型机电路验证、信号毛刺捕捉、单次事件记录，优化产品性能

7 日常电子检测：检测电池电压、充电器输出波形、LED灯珠好坏、电子锁信号等

1 操作前请详细阅读安全声明与用户手册，遵守所有安全预防措施，避免人身伤害或设备损坏

2 仅使用本产品专用且经认证的电源线；探头或测试导线连接电压源时，请勿插拔

3 连接电流探头或断开时，需先将被测电路断电；遵守产品所有额定值与标记，避免火灾或电击

4 禁止在易燃易爆、潮湿环境中操作设备；保持设备表面清洁干燥，避免液体进入内部

5 工作温度范围为0℃-50℃，存储温度范围为-20℃-60℃，超出范围可能损坏设备

6 捕捉单次信号时，需先确定触发电平与触发沿；使用游标测量时，按步骤调节游标位置

7 设备运输损坏时，请保留包装并联系销售商；固件升级需严格按照技术支持步骤操作

8 请勿将设备丢弃在家庭垃圾中，需按当地环保法规及WEEE指令处理；电池单独回收
