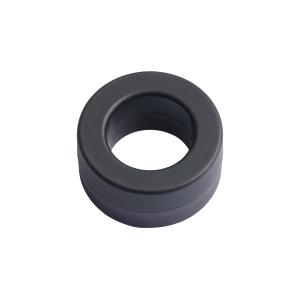

1 品牌为灿峰（canfeng），型号CF-33*23*15，属于钳位滤波器，核心部件采用纳米晶磁环材质

2 尺寸参数：A（外径）33.00±0.5mm，B（高度）23.00±0.5mm，C（内径）15.00±0.3mm；外壳外径35.80±0.5mm，外壳内径21.10±0.5mm，外壳高度17.60±0.3mm

3 电气性能：AL值＞75uH（测试条件10kHz、0.3V），绕线规格ZΦ0.5*100L(mm)≥0.7STS，平均磁路长度8.7cm，有效截面积0.6cm²

4 材质特性：饱和磁感应强度≥1.25T，初始磁导率8.5×10^4，最大磁导率40×10^4，居里温度570℃，晶化温度480℃，密度7.2g/cm³，电阻率90μΩ·cm，填充系数＞0.75，工作温度范围-55℃~130℃

5 合规性：产品符合RoHS标准要求

6 检测数据验证：实测电感L值均大于75uH，满足设计性能指标

1 工业控制领域：适用于PLC、变频器、伺服驱动器等设备的电源或信号线缆，抑制电磁干扰（EMI），提升设备稳定性

2 通信设备场景：安装在通信基站、路由器、交换机的线缆上，减少信号传导干扰，保障通信质量

3 医疗电子设备：用于医疗仪器的电路线缆防护，降低电磁辐射对设备精度的影响，符合医疗设备EMC要求

4 汽车电子系统：适配汽车内部电子元件的线缆，抑制高频干扰，保障车载电子系统正常运行

5 消费电子及电源设备：如电源适配器、LED驱动电源等，通过滤波提升产品电磁兼容性，满足相关认证标准

1 安装要求：确保磁环与线缆紧密贴合，避免松动；线缆直径需与外壳内径（21.10±0.5mm）匹配，选择合适线缆穿过

2 环境限制：工作温度范围为-55℃~130℃，请勿在超出该范围的极端环境下使用

3 物理防护：避免剧烈撞击、摔落或挤压磁环，防止磁环破损导致性能下降或失效

4 存储条件：存放于干燥、通风的环境，远离潮湿、腐蚀性气体及高温区域

5 使用前检查：安装前确认磁环外观无裂纹、破损等异常，如有问题禁止使用

6 绕线规范：严格按照设计的绕线方式安装，以保证电感及滤波效果达到预期
