产品特点 FEATURES

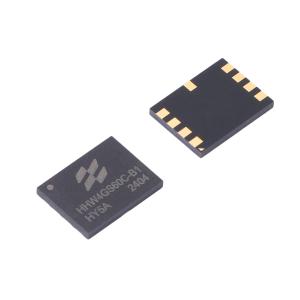

HHW(瀚海微) HHW4GS60C-B1是一款高性能SD NAND存储卡，容量为512MB（实际可用约477MB），专为工业级和嵌入式应用设计。该产品基于SD 2.0标准，兼容SDHC规范，支持SD模式与SPI模式双协议通信，适用于多种MCU系统。读取速度高达15MB/s，写入速度达4MB/s，满足中等数据吞吐需求。工作电压范围为2.7V~3.6V，具备低功耗特性，待机电流平均仅120μA，运行电流平均25mA，非常适合电池供电或便携式设备使用。

产品采用高集成度闪存架构，支持全局磨损均衡、坏块管理及强大的ECC纠错机制，确保长期稳定运行。其程序/擦除寿命可达5万至6万次，显著提升可靠性。内置密码保护功能（CMD42-LOCK_UNLOCK），增强数据安全性。支持可变时钟频率，标准模式下最高25MHz，高性能模式可达50MHz，适应不同应用场景的性能需求。

物理尺寸为6.00×8.00mm，符合T-Flash封装标准，兼容主流SD卡插槽。工作温度范围为-25℃~85℃，非工作温度可达-65℃~150℃，具备良好的环境适应性。静电防护能力优异，符合IEC 61000-4-2标准，接触放电±2kV/±4kV，空气放电可达±15kV，有效抵御工业现场电磁干扰与静电冲击。

使用场景 APPLICATIONS

HHW4GS60C-B1存储卡适用于对稳定性、兼容性和环境适应性要求较高的工业自动化、智能仪表、车载电子、安防监控、医疗设备及物联网终端等嵌入式系统。特别适合用于需要频繁读写操作且空间受限的MCU控制平台，如工业控制器、数据采集模块、手持检测设备、边缘计算节点等。

由于其支持SD和SPI双模式，可灵活适配不同主控芯片接口，尤其适用于缺乏SDIO接口但具备SPI总线的微控制器系统。其低功耗设计使其在电池供电的便携设备中表现优异，例如无线传感器节点、远程监测装置等。

此外，该产品具备良好的抗震动、耐温变和防静电能力，适用于恶劣工业环境下的长期运行，是替代传统NAND Flash或SDIO接口存储方案的理想选择。同时，其密码保护功能也适用于需防止数据非法读取的应用场合，如工业参数存储、固件更新保护等。

注意事项 PRECAUTIONS

1 本产品为工业级存储卡，建议在额定工作温度（-25℃~85℃）范围内使用，避免在极端高温或低温环境下长时间运行。

2 虽然产品支持宽电压范围（2.7V~3.6V），但在实际应用中应确保电源稳定，避免电压波动导致数据损坏或通信异常。

3 使用时请确保SD卡座或连接器接触良好，避免因接触不良造成通信中断或误操作。

4 建议在电路设计中添加推荐的上拉电阻（Rdat和Rcmd，10kΩ~100kΩ）以防止CMD和DAT线浮空，提高系统稳定性。

5 若使用SPI模式，请注意该模式不支持SD 2.0版本之后新增的命令，主机应避免调用不兼容的指令。

6 在进行热插拔操作时，需确保系统已正确执行电源上电序列（如74个SD时钟周期后发送CMD0），以避免初始化失败。

7 长期存储时应保持干燥环境，避免受潮；若需长期存放，建议将卡置于防静电袋中。

8 本产品不支持UHS-I、UHS-II等高速总线协议，不可用于消费级高速读写设备，如相机、手机等。

9 请勿自行拆解或焊接存储卡，以免破坏内部结构导致失效。

10 数据安全方面，虽有密码保护功能，但仍建议定期备份重要数据，防止意外丢失。
