产品特点 FEATURES

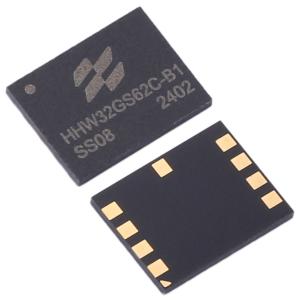

HHW(瀚海微) HHW32GS62C-B1是一款专为工业及嵌入式应用设计的贴片式SD NAND存储卡，具备高集成度和稳定可靠的性能。该产品采用SD2.0标准接口，兼容性极强，支持SD模式与SPI模式双协议通信，适用于多种MCU系统。其核心规格包括4GB（32Gb）实际可用容量，读取速度高达18MB/s，写入速度可达5.7MB/s，满足中等数据吞吐需求的应用场景。工作电压范围为2.7V~3.6V，支持0~50MHz的可变时钟频率，在高性能模式下提供更优的数据传输效率。产品内置强大的ECC纠错机制、全局磨损均衡算法以及坏块管理功能，有效延长使用寿命并保障数据完整性。其程序/擦除寿命达到3000次，符合工业级可靠性要求。此外，该存储卡支持密码保护（CMD42-LOCK_UNLOCK），提升数据安全性。物理尺寸为6.20×8.00mm，采用BGA封装形式，适合空间受限的PCB布局。低功耗设计使其在待机状态下的电流仅为200μA（平均值），运行电流约60mA（平均值），非常适合手持设备或电池供电系统使用。

使用场景 APPLICATIONS

HHW32GS62C-B1广泛适用于需要高稳定性、宽温工作环境和长寿命存储解决方案的工业自动化设备、智能仪表、车载电子系统、安防监控终端、医疗设备以及消费类电子产品中的嵌入式存储模块。由于其支持SD2.0标准和SPI模式，可无缝替换传统SDIO接口存储方案，特别适合用于物联网边缘节点、工业控制单元、数据采集器等对可靠性要求较高的场景。其工作温度范围为-25℃~85℃，可在恶劣环境中稳定运行，适用于室内外复杂工况。同时，其低功耗特性也使其成为便携式设备的理想选择，如手持检测仪、移动终端、可穿戴设备等。该产品还适用于需要安全存储的场合，例如金融终端、身份识别系统等，通过密码保护功能防止未经授权的数据访问。

注意事项 PRECAUTIONS

1 本产品为贴片式存储卡，需通过SMT工艺焊接至PCB板上，不支持插拔式安装。

2 推荐在电路设计中为CMD和DAT信号线添加10kΩ~100kΩ的上拉电阻，以防止总线浮空导致通信异常。

3 建议在VCC电源端并联2.2μF电容，以提高电源稳定性，减少噪声干扰。

4 使用时应确保供电电压在2.7V~3.6V范围内，避免过压或欠压损坏器件。

5 在热插拔操作中需遵循标准的上电时序：VDD需在250ms内上升至最小工作电压，并持续发送至少74个SD时钟周期，且CMD线保持高电平，以确保芯片正确初始化。

6 若使用SPI模式，请确保CS信号在初始化期间保持高电平，直到完成模式切换。

7 工作环境湿度应在25%~85%之间，非凝露条件下使用；存储温度不可超过-65℃~150℃范围。

8 产品具有较强的ESD防护能力（IEC 61000-4-2标准），但仍建议在静电敏感环境中采取防静电措施。

9 不建议在高于85℃的环境下长期连续工作，以免影响寿命和数据可靠性。

10 如需进行高速数据传输，请确认主机支持SD模式的高速模式（最高50MHz时钟频率）。
