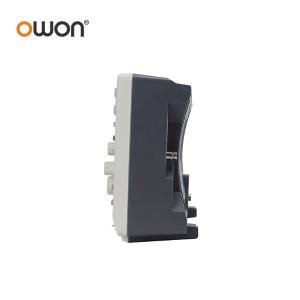

1 品牌型号：OWON欧万DS4102S双通道台式数字示波器

2 核心参数：带宽100MHz，实时采样率1GSa/s，波形刷新率75000wfms/s，存储深度20M点

3 显示特性：8英寸宽屏显示（800×600分辨率），支持辉度等级显示（信号出现频率越高像素点越亮）和色温显示（颜色冷暖表示波形出现概率）

4 多功能集成：支持示波器、FFT频谱分析仪、频率计功能合一，具备数学运算（+、-、×、÷、FFT等）、自动测量（峰峰值、平均值等多项参数）、100组波形存储功能

5 便携设计：超薄机身（340mm×177mm×90mm），可选配软包方便携带，节省桌面空间

6 接口扩展：配备USB（前置可U盘导入导出波形）、LAN接口，支持外部触发

7 操作特性：支持自动、正常、单次触发，垂直灵敏度1mV/div~10V/div，触发类型含边沿、视频等

1 电子研发实验室：电路设计调试时观测信号波形、测量参数，验证设计正确性

2 生产车间：电子元器件、电路板成品质量检测，确保输出信号符合规格

3 维修领域：电子设备故障排查，通过波形判断电源模块、信号线路等故障点

4 教学场景：电子工程课程演示信号特性、示波器操作，帮助学生理解原理

5 现场维护：工业设备现场监测传感器、控制器输出信号，快速定位异常

6 科研项目：信号分析实验中采集、分析电信号的频率、幅值等参数

1 电源安全：确认电源电压匹配（100V-240V AC），避免电压不符损坏设备

2 操作规范：探头连接前断电，确保阻抗匹配（1MΩ±2%）防止信号失真

3 环境要求：远离强电磁干扰、潮湿高温环境，避免影响精度或损坏设备

4 维护保养：用干燥软布清洁，禁止液体清洁剂；长时间不用每月通电1-2次防潮

5 搬运存储：用专用软包搬运防碰撞，存储于通风干燥处远离腐蚀性物质

6 测量精度：根据信号类型调整触发设置，自动测量时确认参数或光标位置正确

7 配件校准：定期用校准笔补偿探头，保证测量精度；USB仅用于波形传输

8 安全操作：最大输入电压不超过300Vrms，避免过载损坏设备
