产品特点 FEATURES

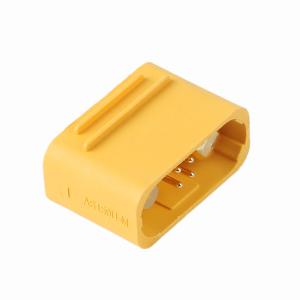

品牌型号：品牌为AMASS（艾迈斯），型号AS150UPB(2+4)-M.G.Y，属于AS150U系列板立式电源连接器，针位配置为2+4混合（主电源针+信号针），PCB直插式公插头设计。

电气性能参数：

1 耐电压：DC 500V（测试标准UL1977），保障电路绝缘安全。

2 电流性能：额定电流主铜件80A、信号针3A；瞬时电流主铜件可达100A，适配瞬时大电流需求；温升表现优异，主铜件80A持续4h温升＜60℃、信号针3A持续4h温升＜60℃，长期工作稳定性强。

3 接触与绝缘电阻：接触电阻主铜件≤0.20mΩ、信号针≤1.2mΩ，低电阻保障传输效率；绝缘电阻≥2000MΩ，有效隔绝电路干扰。

4 爬电距离：4mm，提升电气安全防护。

机械与结构设计：

1 插拔性能：插入力与拔出力均为4-8kg，操作手感稳定；插拔寿命达100次，满足多次插拔需求。

2 安装适配：PCB直插式设计，焊脚高度3.3mm，外形尺寸（长×宽）约32.50mm×21.70mm，适配PCB板精准安装；2+4混合针位，兼顾电源与信号传输。

材料与工艺：

1 金属件：主铜件与信号针均采用H59-1铜材，表面镀厚金（Au），镀层厚度0.03μm，导电性能优异且抗氧化性强。

2 塑壳：采用PA66材质，颜色为黄色（阻燃等级UL94-V0），防火性能佳，适应高温环境。

环境与认证：

1 环境适应性：使用温度范围-20℃至120℃，盐雾测试48h，适配多场景环境；防护等级IP40，防固体异物侵入。

2 认证：通过RoHS 2.0认证，环保合规。

使用场景 APPLICATIONS

该电源连接器为PCB直插式公插头，2+4混合针位设计，适配电子设备的控制器电路PCB板连接场景，如电机控制器、电子控制系统等设备内部，实现电源（主铜件传输大电流）与信号（信号针传输小电流信号）的稳定混合传输；也可应用于工业电子、消费电子领域中，需在-20℃至120℃温度范围内，对电流传输（80A额定、100A瞬时）和信号传输精度有要求的PCB板连接场景，如电池管理系统（BMS）、充电器控制电路、电机驱动电路等（结合电源连接器特性，适配需稳定电源与信号传输的电子设备PCB直插连接）。

注意事项 PRECAUTIONS

电流电压操作：使用时严格遵守额定参数（主铜件80A/DC 500V、信号针3A/DC 500V），禁止过载运行，否则易引发故障或事故；必须在设备断电后插拔连接器，带电插拔会导致电路故障。

外力与结构限制：禁止在连接器或电线受力的状态下通电，受外力易损坏电路；连接器仅作电路连接部件，禁止作为外壳等结构件使用。

环境要求：避免在高温、高湿环境中使用，需确保使用环境符合规格书要求（温度-20℃至120℃，无极端湿热），否则会导致连接器性能失效。

操作防护：连接器为精密部件，使用时需轻拿轻放；开箱后注意防撞击，避免端子因强烈撞击发生变形、弯曲、脱出等损坏。
