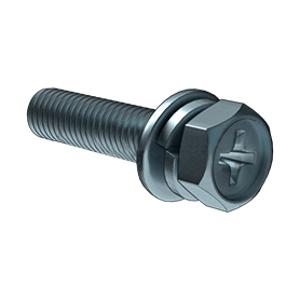

威工,十字外六角头凹穴机螺钉平弹垫组合,GB9074.13,M4*16,蓝白锌,4.8级
- 工业品
价格：￥0.0479价格含税（税率13%）
- 品牌名称
- WG(威工)
- 商品型号
- CHL100004
- 商品编号
- C7425542
- 商品毛重
1克(g)
- 材质 1008(碳钢)
- 规格 M4*16
广东仓0
购买数量
个
(1800个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 外六角凹穴十字螺栓平弹垫三组合 |
| 材质 | 1008(碳钢) |
| 规格 | M4*16 |
| 表面处理 | 蓝白锌 |
| 性能等级 | 4.8级 |
| 组合平垫外径 | 8.64-9.0 |
| 牙外径 | 3.86-4 |
| 牙距 | 0.7 |
| 牙型 | 机械牙 |
| 尾端处理 | 平尾 |
| 槽型 | 十字 |
| 公称长度 | 15.7-16.3 |
| 组合平垫内径 | 3.66-3.78 |
| 螺纹通规 | OK |
| 属性 | 参数值 |
|---|---|
| 螺纹止规 | OK |
| 外六角对边 | 6.64-7.0 |
| 组合弹垫内径 | 3.6-3.78 |
| 组合弹垫自由高度 | 2.2-2.75 |
| 头型 | 外六角头凹穴 |
| 槽深 | 1.4-1.93 |
| 头部厚度 | 2.6-3.0 |
| 组合弹垫厚度 | 1.0-1.2 |
| 牙尖角度 | 60 |
| 外六角对角 | min7.5 |
| 组合平垫厚度 | 0.7-0.9 |
| 组合弹垫宽度 | 1.4-1.6 |
| 旋向 | 右旋 |
商品详情
产品特点 FEATURES
1
本产品为WG(威工)品牌CHL100004型号十字外六角头凹穴机螺钉平弹垫组合，符合GB9074.13标准，适用于高精度装配需求
2
材质采用1008碳钢，具备良好的强度与韧性，满足一般工业机械连接要求
3
性能等级为4.8级，适合中等载荷下的紧固应用，具有较好的抗拉强度和耐疲劳性能
4
表面处理为蓝白锌镀层，有效提升防锈能力，适用于室内及轻度腐蚀环境
5
螺纹规格为M4×16，牙距0.7mm，采用机械牙型设计，确保螺纹配合紧密、旋合顺畅
6
外六角头设计便于扳手或套筒工具操作，对边尺寸6.64-7.0mm，对角最小7.5mm，提供良好扭矩传递
7
十字槽（PH2）设计，兼容标准螺丝刀，实现精准高效安装
8
配备组合式平垫圈与弹簧垫圈，平垫外径8.64-9.0mm，内径3.66-3.78mm，厚度0.7-0.9mm；弹垫内径3.6-3.78mm，自由高度2.2-2.75mm，厚度1.0-1.2mm，宽度1.4-1.6mm，可有效防止松动并分散压力
9
公称长度15.7-16.3mm，实际长度范围15.65-16.35mm，尾端为平尾设计，适合多种被连接件结构
10
螺纹通规与止规检测合格，保证螺纹精度与互换性
11
旋向为右旋，符合常规使用习惯，安装便捷可靠
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于电子设备、家用电器、仪器仪表、小型电机、自动化设备等需要稳定紧固的场合
2
适用于金属板材、塑料外壳、铝合金框架等材料之间的连接固定
3
在需要防止螺栓松动的振动环境中，如运输设备、风机、泵体等部位，组合垫圈可显著提升锁紧效果
4
适用于室内干燥或轻度潮湿环境下的机械装配，如办公设备、通信设备机柜、LED显示屏结构件等
5
可用于各类组装线上的批量装配作业，配合自动螺丝机或手动工具均可高效完成
6
适合对安装空间有限且需快速拆装的场景，如维修维护、设备调试阶段的临时固定
注意事项 PRECAUTIONS
1
使用前请确认被连接件的孔径与螺纹匹配，避免强行拧入造成螺纹损伤
2
安装时建议使用合适扭矩工具控制预紧力，防止因过紧导致螺纹滑牙或零件变形
3
蓝白锌涂层虽具一定防腐能力，但不适用于长期暴露于高湿、盐雾或酸碱环境，若在恶劣环境下使用，建议选用不锈钢或更高防护等级产品
4
不得在高温（超过100℃）环境下长时间使用，以免影响涂层性能及材料强度
5
长期存放应保持干燥通风，避免受潮生锈
6
拆卸后若发现垫圈变形或弹性失效，应更换新件以确保再次使用的可靠性
7
请勿将该螺钉用于承受冲击载荷或动态载荷较大的关键连接部位，如安全联轴器、传动轴等
8
组合件中的平弹垫不可单独替换，应整体更换以保障防松效果
