53409-1

价格：￥3.55价格含税（税率13%）

个

(1000个/袋，最小起订量1个，递增量：1)

￥0.00

近期成交0单

商品参数

参数完善中

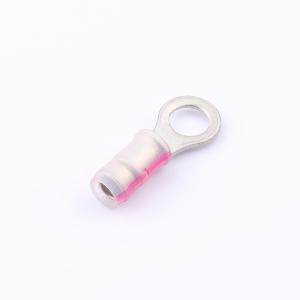

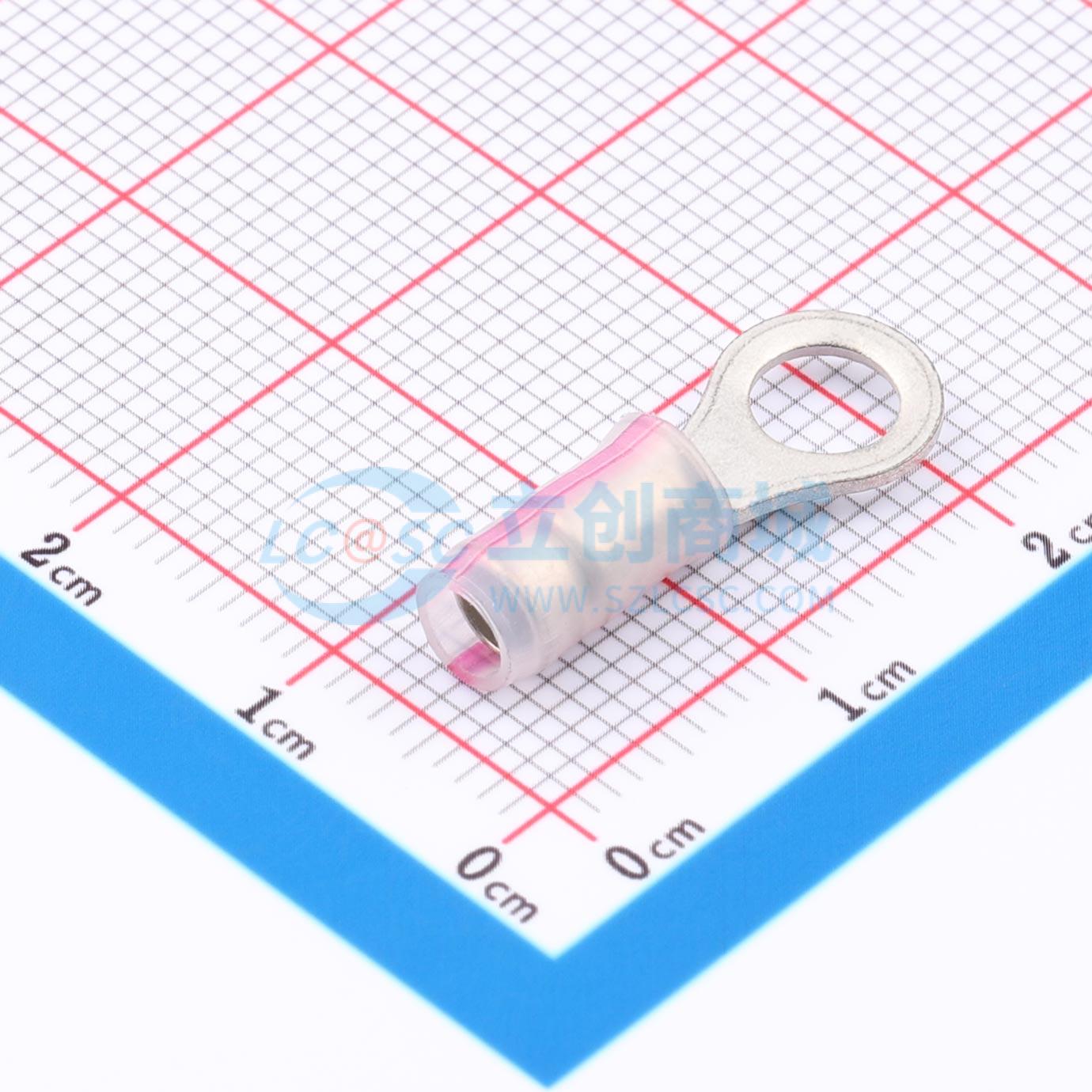

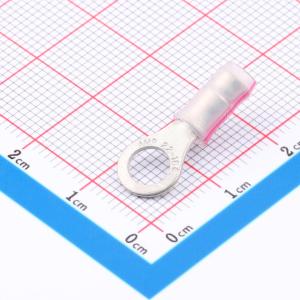

1 端子类型：环形舌片端子（Terminal, Ring Tongue），型号53409-1，品牌TE Connectivity（泰科电子）

2 适配线规：22-16 AWG，适用电线绝缘直径范围2.03-3.18mm（0.080-0.125英寸）

3 材质规范：主体与套管采用铜（符合ASTM B152标准），绝缘层为PVF2材质（自然色）

4 镀层要求：舌片表面采用锡铅合金镀层（93-7比例，铅含量≥3%，符合ASTM B545标准）

5 尺寸参数：适配#10螺柱的孔径为5.00±0.08mm（0.197±0.003英寸），舌片厚度0.79±0.05mm（0.031±0.002英寸）

6 工艺标准：冲压工艺符合SAE AS7928商业线规及MIL SPEC 22-16规范，最大推荐操作温度150℃（302℉）

7 电气性能：环形面积符合MIL-STD-3260标准（0.26-1.65mm²）

1 工业设备接线：适用于控制柜内部电路连接、电机电源接线、传感器信号传输固定点

2 汽车电子领域：汽车发动机舱线束螺丝固定连接、车载电源分配单元（PDU）接线

3 机械设备安装：机床电路接线点、液压系统电气控制部分导线固定

4 电源系统应用：UPS电源输出接线、蓄电池组端子连接、配电盘内导线固定

5 其他场景：需要可靠螺丝锁紧的电气连接场景，如通讯设备机柜内部接线

1 线规适配：必须使用22-16 AWG规格电线，绝缘直径需在2.03-3.18mm范围内，避免尺寸不符导致压接失效

2 安装要求：需匹配#10规格螺柱，孔径误差控制在允许范围，拧紧螺丝力度适中防止舌片变形

3 温度限制：使用环境温度不得超过150℃，避免绝缘层老化或材质性能下降

4 镀层保护：操作时佩戴手套，防止油污污染锡铅镀层影响导电可靠性

5 压接规范：遵循TE官方压接工艺，确保压接处无虚接、松动，避免接触电阻过大发热

6 存储条件：存放于干燥通风环境，避免潮湿或腐蚀性气体侵蚀
