PRD18-7DP

工业品

价格：￥272.74价格含税（税率13%）

品牌名称: Autonics(奥托尼克斯)
商品型号: PRD18-7DP
商品编号: C6737272
商品毛重: 115克(g)

广东仓0

购买数量

个

(1个/袋，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

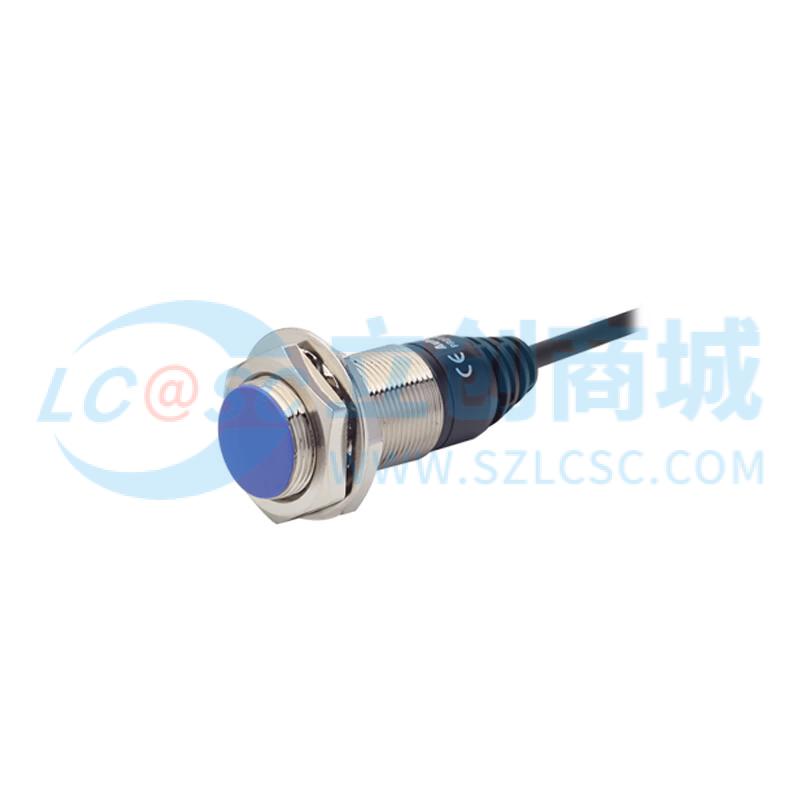

Autonics PRD18-7DP 是一款高性能的圆柱形接近传感器，具备长距离检测能力，其感应距离可达7mm，相比同类产品具有1.5至2倍的更长感应距离。该传感器采用DC 3-wire PNP输出类型，工作电压范围为12-24VDC（支持10-30VDC宽压），适用于多种工业自动化环境。内置专用IC显著提升了抗干扰能力，同时配备浪涌保护、反向极性保护和输出短路过流保护电路，确保在复杂电磁环境下稳定运行。

传感器外壳采用镍镀黄铜材质，感应面为聚对苯二甲酸丁二醇酯（PBT），具备良好的耐腐蚀性和机械强度。防护等级达到IP67（IEC标准），可有效防止灰尘和水浸入，适用于高湿、多尘或有轻微液体飞溅的工业现场。电缆为Ø5mm三芯线，长度2米，采用AWG22规格，具有良好的柔韧性和抗拉性能，并配备应力消除结构，延长使用寿命。

该型号支持非屏蔽（非齐平）安装方式，适合安装于金属面板或设备外壳上。红色LED指示灯实时显示工作状态，便于现场调试与维护。响应频率为300Hz，能够快速响应目标物体的接近与离开，适用于高速运动部件的检测场景。此外，传感器对温度变化的敏感度较低，在20℃环境下，感应距离偏差最大±10%，保证了在不同工况下的测量一致性。

PRD18-7DP 可替代传统微动开关和限位开关，实现无接触式检测，减少机械磨损，提高系统可靠性。标准感应目标为20×20×1mm铁质材料，也可用于检测不锈钢、铝、铜等金属材料，具体感应距离随材料导磁性而变化，参考规格书中的图表数据。

使用场景 APPLICATIONS

PRD18-7DP 接近传感器广泛应用于工业自动化生产线中，特别适合需要长距离、高可靠性的金属物体检测场景。典型应用包括：

1 **自动化装配线**：用于检测传送带上金属工件的位置，判断是否到位或缺失，配合PLC控制系统实现自动分拣与报警。

2 **机器人手臂定位**：在机械臂末端安装传感器，检测工件是否存在或到达指定位置，辅助完成抓取、焊接等操作。

3 **包装机械**：监控纸箱、金属罐等容器的进出状态，防止空包或堆叠错误，提升包装效率与质量。

4 **电梯与升降平台**：作为限位开关的升级替代方案，检测门板或平台是否完全关闭或到达极限位置，保障运行安全。

5 **金属加工设备**：如冲压机、折弯机等，检测模具或工件是否正确放置，避免误动作造成设备损坏。

6 **食品与制药行业**：在洁净环境中检测金属瓶盖、铝箔封口等组件，因其IP67防护等级可在清洗过程中保持正常工作。

该传感器适用于连续运行的高负荷环境，尤其适合空间受限但需远距离感应的应用场合，例如狭窄通道内的物体检测或大型设备内部的行程控制。

注意事项 PRECAUTIONS

在使用 Autonics PRD18-7DP 接近传感器时，请注意以下事项以确保安全、稳定运行：

1 **电源连接**：必须使用12-24VDC电源供电，严禁接入交流电或超过30V的直流电压，否则可能导致内部元件烧毁。若使用非极性型号（X型），需确认负载侧是否有残余电压（最高5V），以免影响后续电路。

2 **负载连接**：本产品为PNP常开型输出，负载应接在输出端与地之间。建议在负载回路中并联一个泄放电阻（Bleeder Resistor），以防止因负载断开导致电流过大损坏传感器。计算公式为：R ≤ (Vs / (Io - Ioff)) kΩ，P > Vs²/R W，其中Vs为电源电压，Io为最小动作电流，Ioff为负载返回电流。

3 **安装距离**：当多个传感器靠近安装时，需保持足够间距以避免相互干扰。根据规格书推荐，同轴方向最小间距为A值（如PRD18-7DP为110mm），平行安装时最小间距为B值（90mm）。若安装于金属面板上，还需考虑周围金属对磁场的影响，建议预留至少m值（45mm）的非金属区域。

4 **环境条件**：工作环境温度应在-25℃至70℃之间，相对湿度35%-95%RH（无凝露）。存储温度范围为-30℃至80℃。禁止在结冰或有冷凝水的环境中使用，以免影响电气性能和寿命。

5 **电缆处理**：电缆最大拉力限制为50N，不可过度拉扯或弯曲，否则可能造成内部导线断裂引发火灾。如需延长线路，应使用AWG22及以上规格的电缆，且总长度不超过200米。

6 **防护措施**：尽管具备IP67防护等级，但仍建议在强腐蚀性气体或高压水流环境中加装额外防护罩。定期检查电缆接头是否松动或老化，及时更换破损部件。

7 **校准与测试**：首次安装后，应使用标准铁块（20×20×1mm）进行灵敏度校准，调整设定距离至所需范围（0~4.9mm）。实际检测对象材质不同时，需参照规格书中的感应距离曲线图进行预估。

8 **安全提示**：请务必阅读《使用说明书》中的“安全注意事项”章节，了解紧急停机、故障诊断及维护流程，确保操作人员人身安全和设备长期稳定运行。
