产品特点 FEATURES

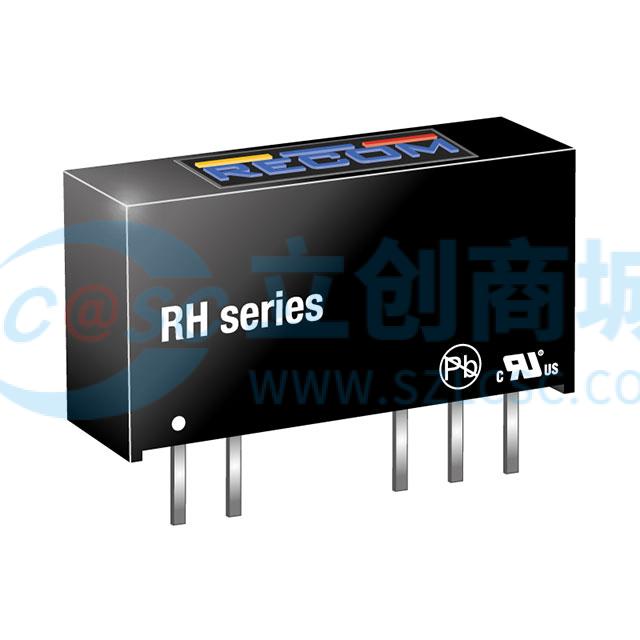

1RH-1209D/H是一款高性能的隔离模块，具有以下特点：
2高隔离电压：提供4kVDC的隔离电压，确保在高电压环境下的安全性和稳定性。
3双输出设计：输出电压为±9V，最大输出电流为56mA，适用于需要正负电压的应用场景。
4宽输入电压范围：输入电压范围为10.8V至13.2V，适应不同的电源环境。
5高效率：最高效率可达79%，减少能量损耗，提高系统能效。
6优异的温度特性：工作温度范围为-40°C至+90°C，适用于极端温度条件下的应用。
7紧凑封装：采用7-SIP模块封装，尺寸仅为19.7mm x 7.1mm x 10.2mm，节省空间。
8多重认证：符合UL60950-1、IEC/EN60950-1、IEC/EN60601-1等国际标准，确保产品的安全性和可靠性。
9低纹波噪声：输出纹波和噪声低至100mVp-p，保证输出电压的纯净度。
10快速启动时间：启动时间仅为250ms，快速响应系统需求。
11保护功能：可选连续短路保护，增强系统的安全性。
使用场景 APPLICATIONS
1RH-1209D/H隔离模块广泛应用于ITE（商业）和医疗领域，具体使用场景包括：
2IGBT驱动应用：其高隔离电压和双输出设计使其成为IGBT驱动器的理想选择，确保驱动电路的稳定性和安全性。
3医疗设备：在医疗电子设备中，如监护仪、超声设备等，提供稳定的电源支持，确保设备的正常运行。
4工业自动化：在工业控制系统中，为传感器、执行器等提供隔离电源，防止电磁干扰。
5通信设备：在通信基站、网络设备中，提供可靠的电源解决方案，保障通信质量。
6实验室设备：在实验室仪器中，提供精确的电源支持，满足实验要求。
7该模块在不同工作条件下表现卓越，能够在极端温度和高湿度环境下稳定工作，适用于各种严苛的工业和电子系统。
注意事项 PRECAUTIONS
1在使用RH-1209D/H隔离模块时，需注意以下事项：
2安装要求：采用通孔安装方式，确保模块牢固固定，避免振动导致的损坏。
3工作环境：工作温度范围为-40°C至+90°C，存储温度范围为-55°C至+125°C，避免在超出此范围的环境中使用。
4输入电压：输入电压应在10.8V至13.2V范围内，避免过压或欠压导致的模块损坏。
5输出负载：最大输出电流为56mA，避免超载使用，影响模块寿命。
6短路保护：可选连续短路保护功能，但在发生短路时应及时排查故障，避免长时间短路导致的模块损坏。
7电磁兼容性：符合EN55032标准，但在敏感环境中建议加装外部滤波器，以进一步降低电磁干扰。
8维护保养：定期检查模块的工作状态，如有异常应及时更换，确保系统稳定运行。
9安全警示：该模块不适用于安全关键应用，如需使用须获得RECOM的明确书面同意。
