产品特点 FEATURES

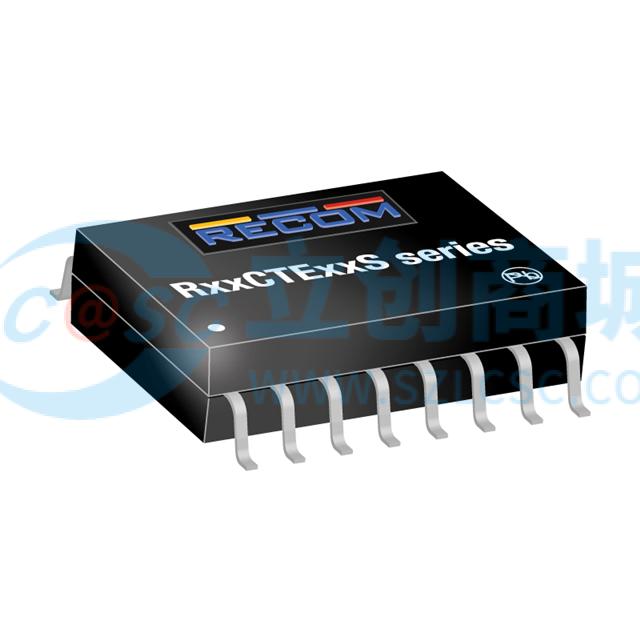

1紧凑设计：R05CTE05S-CT采用10.35 x 7.5mm的SMD封装，低矮外形（2.5mm），适合空间受限的应用。
2高隔离性能：提供3kVDC/1分钟的隔离电压，确保在高电压环境下的安全性和可靠性。
3宽工作温度范围：能够在-40°C至+125°C的温度范围内稳定工作，适应各种严苛的工作条件。
4半调节输出：5V输出电压，无需最小负载要求，适用于轻载操作模式。
5低EMI排放：设计注重降低电磁干扰，确保系统兼容性和稳定性。
6多重保护功能：具备短路、过流和过温保护，自动重启功能保证设备长期可靠运行。
7高效节能：典型效率达到54%，在满载条件下仍能保持高效能表现。
8环保合规：符合RoHS2和REACH标准，确保材料安全环保。
使用场景 APPLICATIONS
1R05CTE05S-CT广泛应用于信息技术设备（ITE）领域，如通信系统、电流感应和COM端口隔离等。其紧凑的设计和高隔离性能使其成为电路板空间有限且需要电气隔离应用的理想选择。例如，在通信设备中，它可以用于电源转换和信号隔离，确保数据传输的稳定性和安全性。在工业自动化系统中，该模块可以有效隔离控制信号，防止干扰和损坏敏感元件。此外，其宽温度范围和多重保护功能使其在极端环境下的表现依然出色，如户外通信基站或工厂自动化控制系统。
注意事项 PRECAUTIONS
1安装时需确保正确的引脚连接，避免短路或误接导致的损坏。
2在高温环境下使用时，应注意散热，避免IC结温超过150°C。
3输入电压应在4.5V至5.5V范围内，超出此范围可能引起设备故障。
4虽然模块具有短路和过流保护，但在设计电路时仍应考虑适当的外部保护措施。
5使用过程中，输入和输出电容（C1, C2, C3, C4）为强制性配置，以保证稳定运行。
6存储和运输时，应避免暴露在极端温度下，推荐存储温度范围为-65°C至+150°C。
7在焊接过程中，引脚温度不应超过260°C，以防止热损伤。
8对于敏感应用，建议定期检查模块的工作状态，及时发现并解决潜在问题。
