产品特点 FEATURES

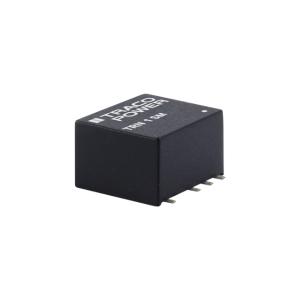

1TRN 1-4822SM是一款高性能的隔离模块，具有以下特点：
2- **紧凑设计**：采用7-SMD模块封装，尺寸仅为11.9mm x 11.3mm x 8.0mm，适合空间受限的应用。
3- **双输出配置**：提供+12V和-12V双输出，最大电流均为45mA，满足多种电源需求。
4- **宽输入电压范围**：支持36V至75V的输入电压，适应不同电源环境。
5- **高隔离电压**：具备1.6kV的输入输出隔离电压，确保电气安全。
6- **高效能**：效率高达81%，减少能量损耗，提升系统性能。
7- **短路保护**：内置短路保护功能，自动恢复，增强设备可靠性。
8- **宽工作温度范围**：可在-40°C至+90°C环境下稳定工作，适应严苛工业环境。
9- **表面贴装型**：易于自动化生产，提高装配效率。
10- **符合标准**：设计符合IEC/EN/UL 62368-1标准（未认证），确保产品安全性和可靠性。
使用场景 APPLICATIONS
1TRN 1-4822SM广泛应用于需要高效、可靠电源转换的场景，具体包括：
2- **工业自动化**：在PLC、传感器和执行器等设备中提供稳定的电源支持。
3- **通信设备**：适用于基站、路由器和交换机等通信基础设施，确保数据传输的稳定性。
4- **医疗设备**：为监护仪、影像设备等提供安全隔离的电源，保障患者安全。
5- **测试与测量仪器**：在示波器、万用表等精密仪器中，提供精确的电源供给。
6- **汽车电子**：用于车载信息系统和娱乐系统，适应车辆的复杂电气环境。
7该模块在各种工作条件下表现出色，特别是在高温和高湿度环境中，仍能保持稳定性能，是现代电子系统中不可或缺的电源解决方案。
注意事项 PRECAUTIONS
1在使用TRN 1-4822SM时，请注意以下事项：
2- **安装要求**：建议采用标准的SMD焊接工艺，避免过热损伤。焊接温度不超过245°C，时间不超过30秒。
3- **操作条件**：确保工作环境温度在-40°C至+90°C范围内，超过90°C时需进行功率降额。
4- **输入电压**：输入电压应在36V至75V之间，避免过高或过低导致模块损坏。
5- **输出负载**：最大输出电流为45mA，不要超过此限制，以免触发保护机制。
6- **电磁兼容性**：虽然模块本身具有良好的EMI特性，但在实际应用中仍需考虑外部滤波器的使用，以满足更严格的EMC标准。
7- **存储与运输**：存储温度范围为-55°C至+125°C，避免长时间暴露在极端温度下。
8- **安全提示**：模块具有1.6kV的隔离电压，操作时应注意电气安全，避免触电风险。
9遵循以上建议，可确保模块的长期稳定运行和最佳性能表现。
