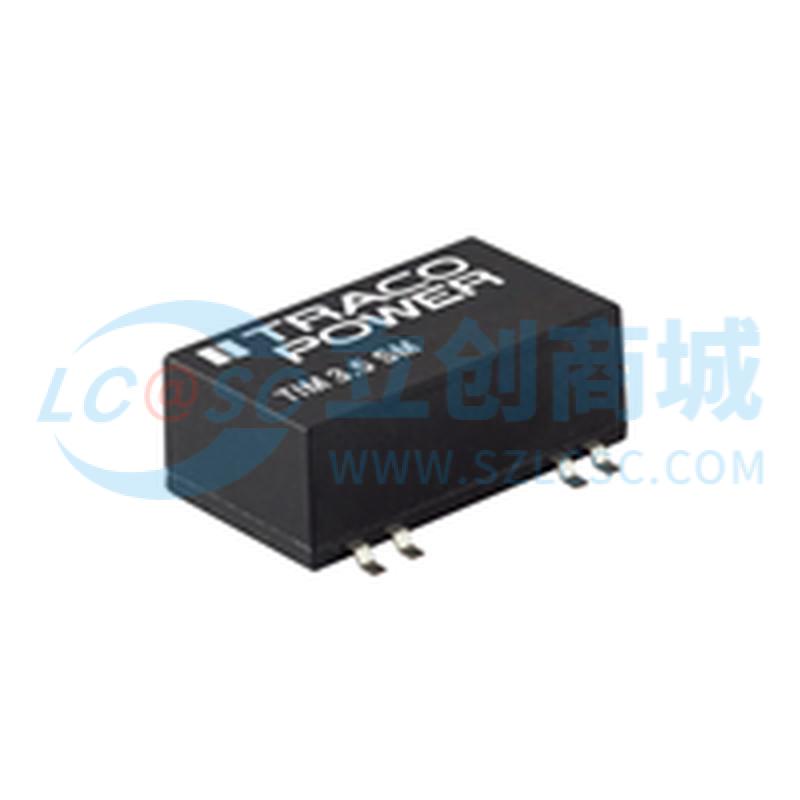

TIM 3.5-4815SM
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥181.5价格含税（税率13%）
- 品牌名称
- TRACO POWER
- 商品型号
- TIM 3.5-4815SM
- 商品编号
- C6553202
- 商品毛重
1克(g)
广东仓0
SMT仓0
购买数量
个
(10个/管，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
封装设计：采用SMD - 16紧凑封装，尺寸小巧（顶视图尺寸约18.1mm×24.3mm×3.2mm），适配高密度PCB设计，节省安装空间，焊接需参考推荐焊盘布局（长19.7mm、宽3.5mm等）
2
电气隔离：I/O隔离达5000 VACrms，额定工作电压250 VAC，增强型绝缘系统（RCCI），爬电距离、电气间隙均≥8 mm，隔离电阻≥10^10 MΩ（500 VDC下），有效隔离输入输出电路，保障电气安全
3
认证合规：符合IEC/EN/ES 60601 - 1第3版2xMOPP医疗安全要求，通过CB、cUS等认证，可在5000米海拔运行，还满足EN 60601 - 1 - 2（医疗EMC）、EN 55011/EN 55032（EMI）等标准，适配医疗、工业等合规场景
4
漏电流与应用：漏电流<2 μA，满足BF类医疗应用（身体漂浮设备）的安全要求，可用于对漏电流敏感的精密设备
5
温度性能：工作温度-40℃至90℃，存储温度-55℃至125℃，适应极端高低温环境；外壳温度最高105℃，高海拔/高温环境需参考应用说明保障散热
6
输出与效率：输入电压范围36 - 75 VDC（48 VDC标称），输出5 VDC时效率79%、9 VDC时80%、12 VDC时82%（其他输出电压效率82%）；输出电压精度±1% max.，负载调整率0.5% max.（单输出），输入调整率0.2% max.（单输出），输出稳定性高
7
保护功能：短路保护（连续自动恢复）、过压保护（104 - 160%额定输出）、瞬态响应时间500 μs typ.（25%负载阶跃），浪涌电压耐受100 VDC max.（1 s max.），提升系统可靠性
8
可靠性与保修：5年产品保修，MTBF达5.04×10^6小时（mil - HDBK - 217F），湿度敏感度等级ML 2（J - STD - 033C），适合长期稳定运行的应用
使用场景 APPLICATIONS
1
医疗领域：BF类医疗设备（如监护仪、诊断分析仪、输液泵），需低漏电流和高隔离的电源转换，符合2xMOPP医疗安全标准
2
工业控制：工业自动化设备（PLC、DCS系统）、工业传感器模块、IGBT驱动电路，需要电气隔离和稳定电源，适应工业环境的宽温度和电磁干扰
3
测量测试：测试仪器（如示波器、信号发生器）、数据采集系统，对电源精度和稳定性要求高，低噪声保障测量准确性
4
交通运输：车载电子设备（如车载通讯、导航模块）、轨道交通电源系统，宽输入电压范围和宽温度范围适应车辆的电压波动和环境变化
5
通讯设备：基站设备、5G小站、工业通讯网关，需要直流转换和隔离，高EMC性能确保与其他通讯设备共存时无干扰
6
物联网设备：工业物联网（IIoT）节点、智能传感器网络，紧凑封装和高转换效率适合分布式、空间受限的部署
注意事项 PRECAUTIONS
1
输入电压：严格遵循输入电压范围（36 - 75 VDC，标称48 VDC），串联推荐保险丝（315 mA慢熔），评估外部保险丝需求
2
安装焊接：采用SMD - 16封装，使用无铅回流焊工艺（参考J - STD - 020E焊接曲线），焊接前确认焊盘布局，焊接后检查焊点质量
3
散热管理：自然对流冷却，工作环境温度≤90℃，外壳温度≤105℃；高海拔/高温环境参考应用说明，确保散热路径畅通
4
静电防护：处理、安装时采取防静电措施（接地手环、防静电工作台），避免静电放电损坏元件
5
隔离绝缘：严格区分输入输出回路，确保爬电/电气间隙≥8 mm，维护时断电并等待电容放电后操作
6
湿度环境：工作湿度≤95%（非冷凝），避免高湿度、冷凝或腐蚀性气体环境；存储湿度≤95%，温度-55℃至125℃
7
远程控制：使用远程控制功能需参考外部电路方案，正确设计外围电路，避免误接线
8
合规认证：系统级应用需结合整体设计满足行业标准，产品认证仅针对电源模块本身
