B3U-1100PM
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥2.79价格含税（税率13%）
10+￥2.64
200+￥2.27
- 品牌名称
- OMRON(欧姆龙)
- 商品型号
- B3U-1100PM
- 商品编号
- C6467298
- 商品毛重
0.112克(g)
广东仓410
SMT仓410
购买数量
个
(1000个/圆盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交34单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

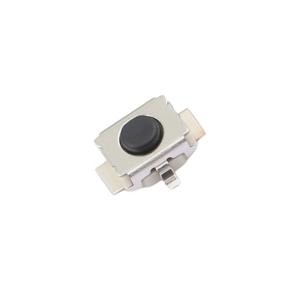

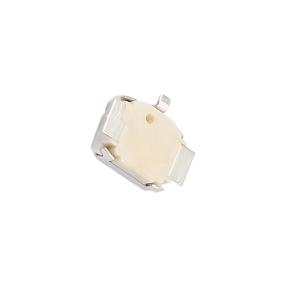

该产品为欧姆龙（OMRON）B3U系列超小型贴片式轻触开关，型号B3U-1100PM，属于表面贴装型（SMT）设计，尺寸仅为1.2 × 3 × 2.5 mm（H × W × D），是行业内最小尺寸之一，适用于高密度电路板布局。
2
采用银镀层接触材料，确保良好的导电性和耐久性，接触电阻初始值低至100 mΩ，绝缘电阻高达100 MΩ，满足高可靠性要求。
3
提供顶部操作（Top-actuated）和侧边操作（Side-actuated）两种类型，本型号为顶部操作类型，操作力为1.53 ± 0.49 N（约153 ± 50 gf），释放力不低于0.2 N，手感清晰稳定。
4
支持带接地端子（Ground Terminal）或不带接地端子的版本，B3U-1100PM为带接地端子型号，可有效防止静电积累，提升系统抗干扰能力。
5
具备良好的环境适应性：工作温度范围为-25°C至+70°C，相对湿度35%至85%（无凝露），符合IEC IP40防护等级。
6
可靠性高：寿命可达200,000次操作，具备优良的振动与冲击耐受能力，振动频率10至55 Hz、双振幅1.5 mm下无异常，冲击耐受达1,000 m/s²。
7
表面带有压印胶带（Embossed Taping），便于自动化贴装设备使用，提高生产效率。
8
符合RoHS环保标准，不含铅等有害物质，适用于绿色电子制造。
使用场景 APPLICATIONS
1
广泛应用于消费类电子产品中，如智能手机、平板电脑、可穿戴设备、蓝牙耳机等对空间要求极高的小型化设备。
2
适用于工业控制面板、医疗设备、家用电器控制按键等需要高密度布局的场景。
3
适合用于需要高可靠性和长寿命操作的精密仪器或自动化设备中的功能按键。
4
在汽车电子、物联网终端、智能家电等领域作为状态切换、复位、确认等功能按键的理想选择。
5
因其支持接地端子设计，特别适合在电磁干扰较强的环境中使用，提升整体系统的稳定性。
注意事项 PRECAUTIONS
1
安装前请确认PCB焊盘尺寸与规格书中提供的封装图一致，特别是焊盘间距、孔径及公差要求。
2
焊接时建议使用回流焊工艺，避免过热导致元件变形或性能下降，推荐焊接温度曲线参考OMRON官方建议。
3
操作力设定适中，若需更轻触感，应选择其他型号；本型号不适合频繁连续按压的应用。
4
建议在装配过程中避免机械应力施加于引脚或外壳，以免影响电气性能或造成断路。
5
不支持清洗处理，若需清洁，请在焊接前完成，避免使用腐蚀性溶剂。
6
使用时应注意防止液体溅入，虽然具备IP40防护等级，但不具备防水功能。
7
长期存储应在干燥、无尘环境中，避免高温高湿条件，推荐保存温度为-10°C至+40°C。
