触点模块
- 工业品
价格：￥54.83价格含税（税率13%）
- 品牌名称
- RAFI
- 商品型号
- 1.20.126.004/0000
- 商品编号
- C5366592
- 商品毛重
2.2克(g)
广东仓3
购买数量
个
(30个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

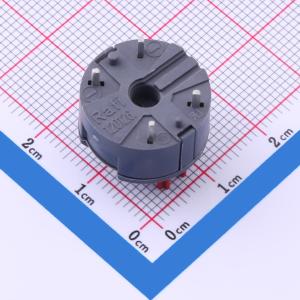

品牌为RAFI，型号1.20.126.004/0000，是通用PCB触点模块，适配THT LED，配置2个常闭（2 NC）触点，触点材料为金色，外壳为深灰色。
1
安装方式：焊接在印刷电路板（SMT），PCB安装深度因RAFIX型号而异，RAFIX 22 FS+、RAFIX 22 FSR为9.2mm，RAFIX 30 FS+为15.7mm。
2
适配限制：外部柱塞设计，仅可与按钮、选择开关、钥匙锁开关组合，不适用于蘑菇头按钮、急停开关。
3

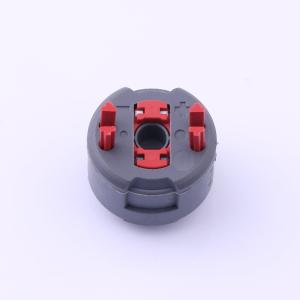

照明设计：SMT LED有导光设计，THT LED无导光设计；常闭触点配红色柱塞，常开触点（若有）配绿色柱塞。
4
机械性能：最大操作力100N，接触系统为桥式接触；抗冲击能力达15g（11ms半正弦振幅），抗振动能力5g（10 - 500Hz），符合IEC标准。
5
电气性能：额定绝缘电压50V，额定浪涌电压500V；额定电压范围0.02V（最小）至35V（最大），额定电流范围0.001A（最小）至0.1A（最大），额定功率0.25W，使用类别AC - 15、DC - 13。
6
环境适应性：工作温度-40℃至85℃，存储温度同工作温度；通过RoHS、REACH合规认证。
7
使用寿命：电气寿命（带载）为1,000,000次（100mA/24V DC）或1,300,000次（10mA/24V DC）循环。
使用场景 APPLICATIONS
适用于多领域自动化与工程场景：
1
工业控制：测量、控制、调节系统；电气工程的设备控制；机械与系统工程的集成控制。
2
信号与交通：信号系统的信号触发/反馈；车辆制造（乘用车、商用车）的控制面板。
3
特种机械：农业/林业机械（拖拉机、收割机）、建筑机械（挖掘机、起重机）的操作模块。
4
移动终端与机器人：手持终端的按键控制；工业机器人的操作界面与信号反馈。
注意事项 PRECAUTIONS
使用与安装需注意：
1
适配限制：仅可与按钮、选择开关、钥匙锁开关组合，禁止搭配蘑菇头按钮、急停开关。
2
安装要求：焊接需符合DIN EN 60068 - 2 - 20标准；确认PCB型号对应的安装深度（如RAFIX 22系列9.2mm、RAFIX 30 FS+ 15.7mm）。
3
环境条件：工作温度需在-40℃至85℃，存储温度同工作温度；避免冲击（＞15g）、振动（＞5g）。
4
触点与柱塞：常闭触点（2 NC）对应红色柱塞，安装时需区分触点类型与柱塞颜色，防止接反。
5
维护与拆解：产品不可拆解（Disassembly possible为no），禁止强行拆解；日常维护避免外力冲击，清洁用干燥无尘工具，防止液体渗入。
6
合规要求：虽通过RoHS、REACH认证，使用时仍需符合当地环保法规，废弃处理遵循电子废弃物回收规范。
