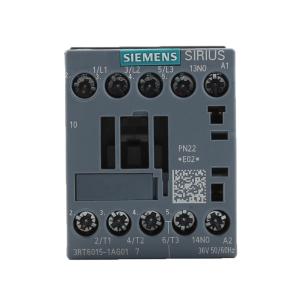

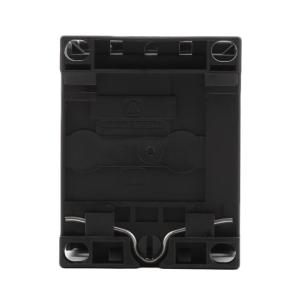

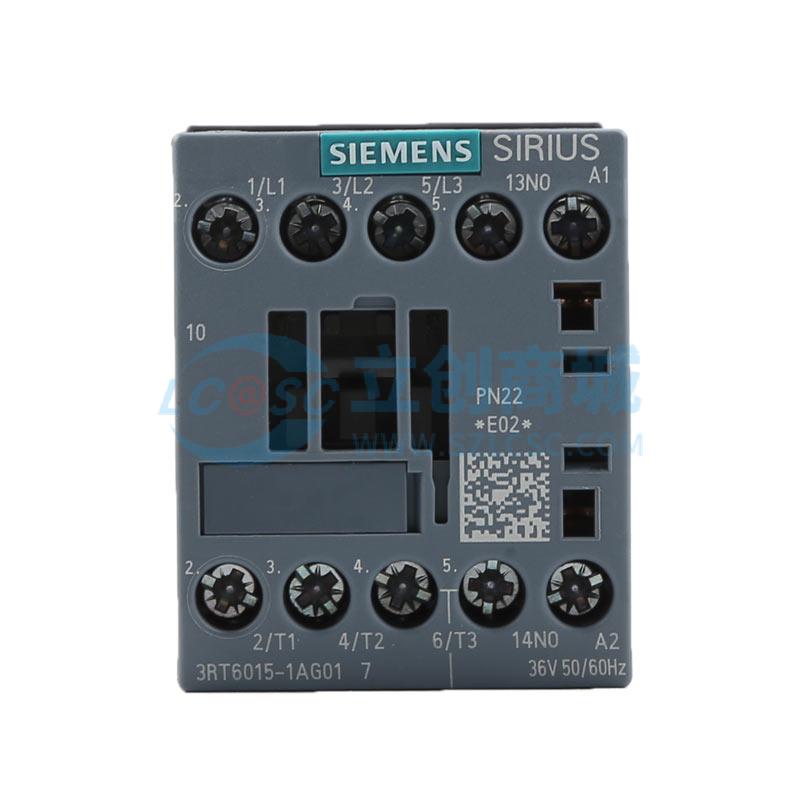

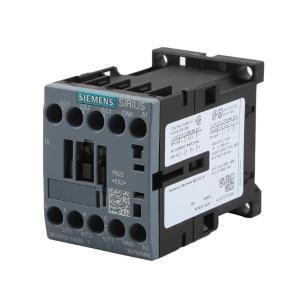

SIEMENS(德国西门子) 3RT5/6交流接触器(交流线圈)3RT60151AG01
- 工业品
价格：￥53.88价格含税（税率13%）
- 品牌名称
- SIEMENS(德国西门子)
- 商品型号
- 3RT60151AG01
- 商品编号
- C5249951
- 商品毛重
229克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
品牌与系列：德国西门子（SIEMENS）品牌，SIRIUS系列，产品类型为3RT6系列接触器，型号3RT6015 - 1AG01。
2
触点与极数：3极主电路，主触点3个常开（常闭0个）；辅助触点1个常开（常闭0个），辅助电路AC - 12时最大工作电流10A，AC - 15/DC - 12/DC - 13下电流随电压不同而变化，接触可靠性达每亿次操作转换错接一次（17V、1mA）。
3
线圈与驱动：交流线圈驱动，线圈电压36V AC 50/60Hz，起动视在功率50Hz时27VA、60Hz时31.7VA，停机视在功率50Hz时4.2VA、60Hz时4.8VA。
4
负载能力：AC - 3使用类别下，400V时额定功率3kW（电流7A），690V时4kW（电流4.9A）；AC - 1使用类别下，40℃时最大工作电流18A，60℃时16A；AC - 4使用类别下，400V时电流2.6A、690V时1.8A，额定功率约1.15kW（400V/690V）；适配三相交流电机460/480V时输出机械功率3hp。
5
机械与电气寿命：接触器机械式使用寿命典型3000万次转换周期，带辅助开关块的接触器典型1000万次；接触可靠性高，辅助触头每亿次操作转换错接一次（17V、1mA）。
6
绝缘与防护：绝缘电压测定值690V，抗冲击电压能力6kV，针对安全隔离的线圈与主触点间最大允许电压400V（符合EN 60947 - 1）；防护等级IP20，正面防接触保护确保垂直触摸时手指安全，镜像触点符合IEC 60947 - 4 - 1标准，EMC合规。
7
安装与尺寸：结构尺寸S00，安装方式支持35mm DIN导轨（螺丝固紧+扣接固紧），可垂直安装面旋转±180°、向前/向后倾斜±22.5°；外形尺寸为高度57.5mm×宽度45mm×深度73mm，单列式安装侧向间距0mm，支持并排装配。
8
接线与线径：主电路、辅助及控制电路均为螺栓连接；主触点可接单芯/多芯线（0.5 - 1.5mm²、0.75 - 2.5mm²、4mm²各2组）、细芯线（带电缆末端加工，0.5 - 2.5mm²两组），或AWG导线（20 - 16、18 - 14、12各两组）；60℃和40℃时主电路可连接导线截面最小值均为2.5mm²。
9
环境与合规：运行环境温度-25~+60℃，存储温度-55~+80℃，安装高度≤2000m，污染等级3；符合RoHS指令（2012年5月1日），UL/CSA额定数据适配三相交流电机460/480V时输出机械功率3hp。
使用场景 APPLICATIONS
1
电机控制：适用于3kW（400V AC - 3）、4kW（690V AC - 3）等功率的三相异步电机直接起动、正反转、星 - 三角启动等控制，如机床主轴电机、生产线输送电机、风机/水泵电机的启停与调速系统（配合其他控制元件）。
2
工业自动化：在工厂自动化生产线、PLC控制系统、配电控制柜中，实现负载（如加热器、电容器组、小型变压器等）的通断控制，适配AC - 1（电阻负载）、AC - 3（电机负载）、AC - 15（电磁负载）等不同负载类型的控制需求。
3
设备配套：应用于电梯控制系统（门机、曳引机控制）、暖通空调（HVAC）设备（空调压缩机、冷却塔风机）、印刷机械、包装机械等工业设备的电气控制系统，提供可靠的触点切换与过载保护前的电路通断功能。
4
环境适配：适用于环境温度-25~60℃、安装高度≤2000m、污染等级3的工业场景，如一般工厂车间、仓储物流的配电系统、户外配电房（需配合防护箱体）等，满足不同温湿度、粉尘环境下的稳定运行需求。
注意事项 PRECAUTIONS
1
安装操作：安装位置可垂直旋转±180°、向前/向后倾斜±22.5°，但需确保在允许角度范围内，避免因倾斜/旋转过度导致内部元件受力异常；单列式安装侧向间距为0mm，并排装配时需确认相邻接触器的散热与接线空间。
2
接线要求：接线时主电路、辅助及控制电路均采用螺栓连接，需按线径要求选择导线（如单芯线/多芯线、AWG线的规格范围），并确保螺栓紧固，防止因松动导致接触不良、发热甚至打火；不同环境温度下（如60℃时AC - 1电流为16A，40℃时为18A），需根据实际环境温度对负载电流进行降容考量。
3
保护配置：短路保护需按规格书选择熔断体，主电路“类型1”短路保护用35A gL/gG NH 3NA、DIAZED 5SB、NEOZED 5SE熔断体，“类型2”用20A同规格熔断体；辅助开关短路保护用10A gL/gG保险丝，避免短路时损坏开关装置。
4
操作频率：不同负载类型的操作频率不同，AC - 1（电阻负载）最大1000次/小时，AC - 3（电机负载）最大750次/小时，AC - 4（通断电机负载）最大250次/小时，实际使用需根据负载类型和动作频率选择，避免超频率运行导致触头磨损加剧、寿命缩短。
5
存储运输：存储时环境温度需控制在-55~+80℃，避免潮湿、腐蚀性气体环境，运输过程中需做好防震保护，防止因冲击导致内部元件（如触点、线圈）损坏。
6
维护检查：定期检查触点磨损情况（主触点和辅助触点），当触点表面氧化、烧蚀严重时需及时清理或更换；检查线圈绝缘电阻，避免因绝缘下降导致短路故障；运行中若出现异常噪音、过热（外壳温度过高），需停机检查线圈、接线及负载情况。
