产品特点 FEATURES
1

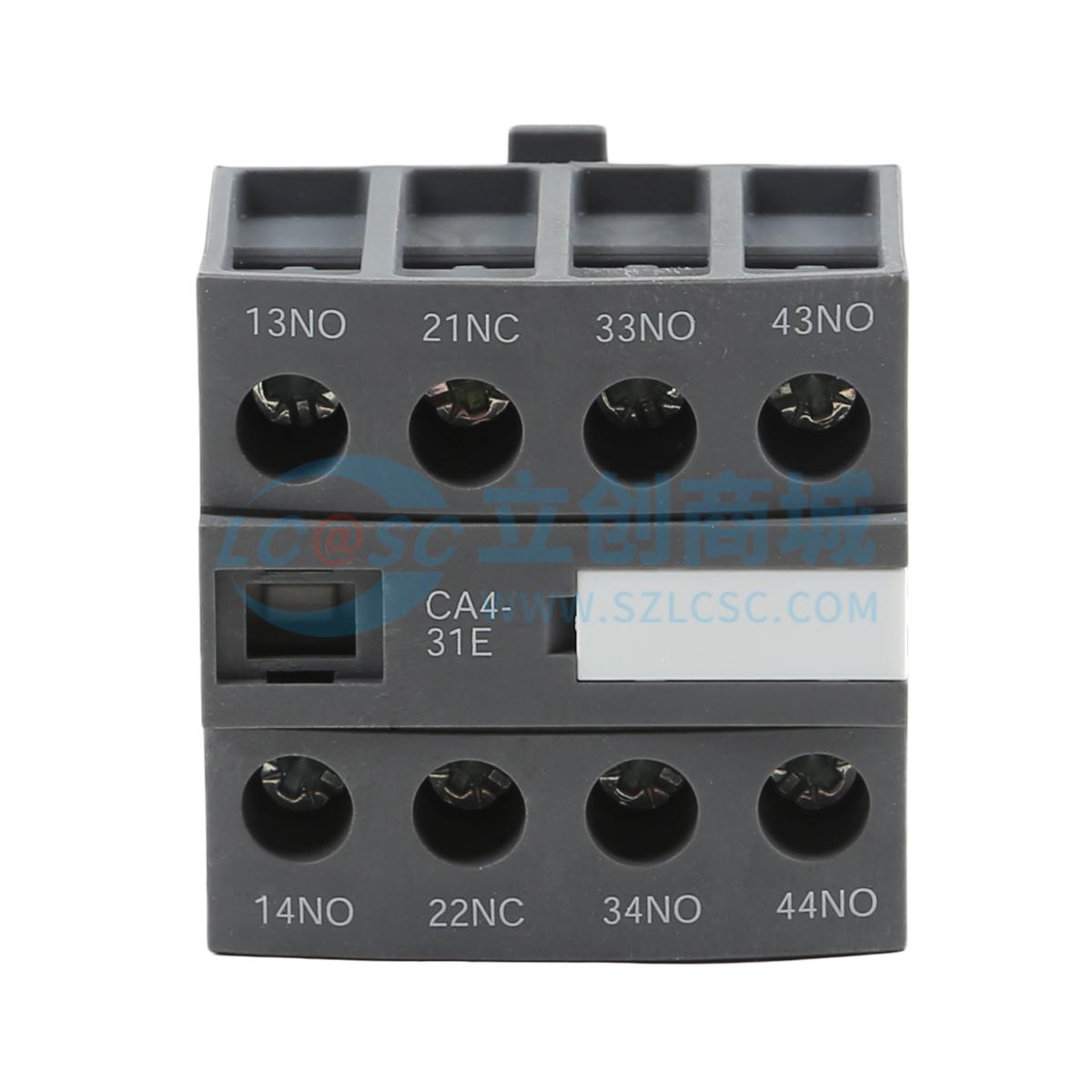

结构与端子：4极前装辅助触点模块，配备螺钉端子，E版本端子标记适配3极AF系列（如AF26(2)B1、96 - 125V 50/60Hz等型号接触器），支持标准工业环境使用；
2
触点配置：3个常开（NO）、1个常闭（NC）瞬时触点，满足接触器辅助触点扩展需求；
3
电气性能：
4
连接容量：辅助电路可适配多种线径（如带Ferrule的柔性线、带绝缘Ferrule的柔性线、刚性线等不同规格）；
5
切换频率：最大电气切换频率（AC - 15）1200次/小时，最大机械切换频率3600次/小时（DC - 13）1500次/小时；
6
额定参数：额定冲击耐受电压6kV，额定绝缘电压（符合IEC 60947 - 1）1000V（UL/CSA 600V），额定操作电流/电压覆盖多种场景（如AC - 15下500V 0.2A、230V 0.6A等，DC - 13下24V 3.3A等），额定操作电压辅助电路690V；
7
短时耐受电流：0.1s 140A，1s 100A；
8
认证与合规：符合IEC/EN 60947 - 5 - 1、UL 60947 - 5 - 1、CSA C22.2 No. 60947 - 5 - 1.14等标准，具备ABS、BV、CB、COC等多项认证，满足RoHS、WEEE环保要求（WEEE类别为小型设备，无外部尺寸超50cm），防护等级IP00（辅助端子）；
9
安装与尺寸：安装方式为前装，产品净宽43mm、净深39.5mm、净高43mm，净重0.055kg，包装等级1为1个/盒，包装尺寸46mm×46mm×46mm，毛重0.081kg。
使用场景 APPLICATIONS
1
工业电机控制：在电机启动、停止、正反转控制回路中，作为接触器的辅助触点，扩展控制信号或反馈状态（如水泵、风机、传送带电机的控制电路）；
2
配电系统：配合AF系列（如AF09、AF16、AF26等）接触器，在低压配电盘、开关柜中实现电路的通断状态监测、联锁控制，保障配电系统安全运行；
3
自动化生产线：在PLC控制的自动化设备中，作为传感器信号或执行器控制的辅助触点，参与设备逻辑控制（如工序切换、故障报警回路的触点扩展）；
4
电力设备配套：应用于变压器、电容器组等电力设备的控制与保护回路，提供辅助触点用于状态指示、远程控制信号传输；
5
标准工业环境：适用于工厂车间、配电房、自动化控制室等环境温度-40℃至+40℃（常规自由空气热电流符合IEC 60947 - 5 - 1时16A）、无大量粉尘/液体飞溅的工业场所（防护等级IP00）。
注意事项 PRECAUTIONS
1
安装操作：
2
接线时遵循规范，导线剥线长度为辅助电路10mm，拧紧扭矩辅助电路1.2N·m（UL/CSA下11in·lb），确保接线牢固，避免松动引发接触不良或电弧；
3
安装方式为前装，需与适配接触器（如AF系列指定型号）正确匹配，保证机械与电气连接可靠；
4
环境与防护：
5
适用环境温度-40℃至+40℃，避免超温、高湿、强粉尘/液体飞溅环境（防护等级IP00）；
6
根据负载类型（AC - 15、DC - 13等）选择额定操作电流/电压，避免过载损坏触点；
7
合规与认证：
8
使用场景需符合相关认证标准（如UL/CSA认证区域遵循对应规范）；
9
废弃处理按WEEE指令（B2C/B2B）执行，不可随意丢弃；
10
维护与检测：
11
定期检查触点状态（烧蚀、氧化）、接线紧固性，确保电气性能稳定；
12
关键控制回路需定期功能测试，验证触点切换可靠性。
ABB 接触器附件 CA4-31E
价格：￥20.027
