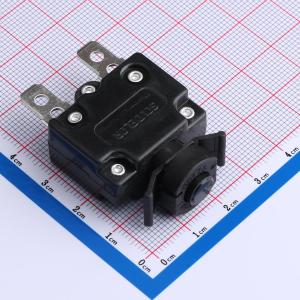

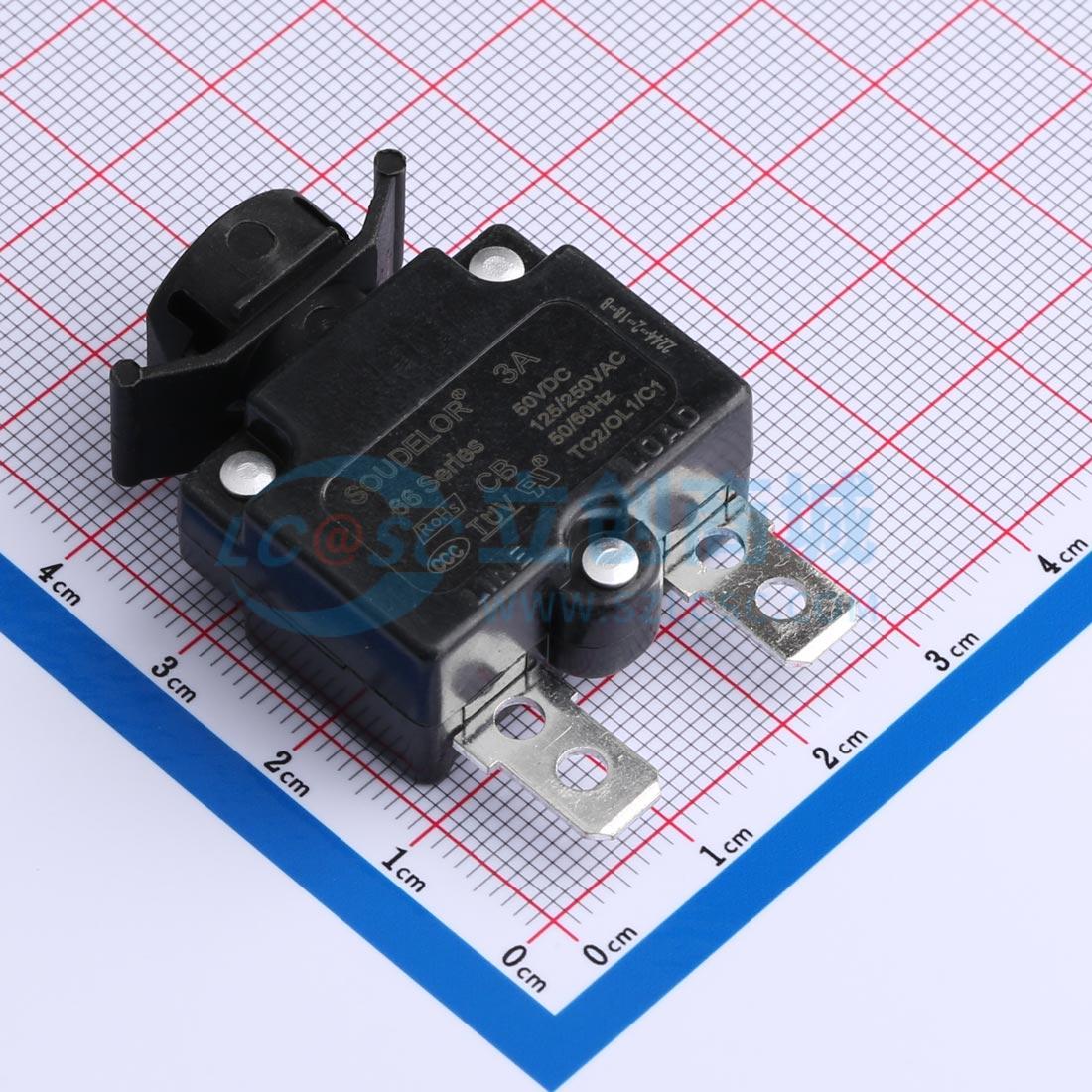

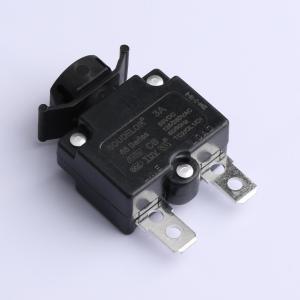

SOUDELOR(苏迪罗)电流过载保护器 66-03-KFB1-0009

工业品

价格：￥4.2394

原价：￥ 5.17

10+￥4.0016￥4.88

200+￥3.4112￥4.16

1000+￥3.2882￥4.01

品牌名称: SOUDELOR(苏迪罗)
商品型号: 66-03-KFB1-0009
商品编号: C5211353
商品毛重: 13.25克(g)

广东仓20

购买数量

个

(200个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 额定电流范围广，支持3AMP - 20AMP（20A以上无安规认证），可适配多种负载需求；

2 输入电压兼容性强，支持125VAC/250VAC（50 - 60Hz）、32VDC供电场景，满足交直流混合或不同电压等级的设备保护；

3 安全保护能力突出，安全中断能力达125VAC×1000A、250VAC×200A，耐压能力1500VAC/min且漏电流≤0.5mA，有效保障电路安全；

4 通断与绝缘性能优异，额定通断能力为6倍额定电流，500VDC 5S下绝缘电阻≥100MΩ，减少漏电风险；

5 回复方式为手动复位，需人工干预恢复，避免误启动；

6 具备温度补偿机制，-5℃和+40℃环境下针对不同电流段（3A - 4A、5A - 30A）有相应补偿系数，适应不同温度工况；

7 跳脱时间曲线明确，不同过载倍数（100%、150%、200%及更高过载率）对应不同跳脱时间，如100%额定电流保持不跳、150%时1小时内跳脱、200%时5 - 255秒内跳脱，便于电路设计时匹配保护响应需求。

使用场景 APPLICATIONS

1 工业领域：工厂的电气控制柜、自动化生产线设备（如电机、泵类），对250VAC以下交流设备或32VDC直流设备进行过流保护，避免过载损坏；

2 电子仪器：实验室的测试仪器、通讯基站的直流供电系统，利用32VDC的保护能力，保障精密设备稳定运行；

3 商业设备：商场的照明系统（125/250VAC）、小型制冷设备（如展示柜），防止电流过载引发故障；

4 电源系统：UPS电源、开关电源的输出端或输入端，作为次级保护，增强电源可靠性；

5 自动化设备：PLC控制柜、传感器模组的供电回路，利用其精确的跳脱时间曲线，匹配设备过载响应需求。

注意事项 PRECAUTIONS

1 额定电流选择：需根据被保护设备的额定电流合理选型，20A以上无安规认证，20A以上场景使用需谨慎评估风险；

2 环境温度影响：设备设计环境温度为25℃，实际使用环境温度偏离时，需参考温度补偿系数（-5℃时3A - 4A×1.25、5A - 30A×1.12；+40℃时3A - 4A×0.92、5A - 30A×0.94），调整负载或采取温控措施，确保保护精度；

3 安装与绝缘：安装前需确认耐压、绝缘性能符合电路要求，耐压测试时需严格按照1500VAC/min的标准操作，避免过压损坏；

4 复位操作：跳闸后需先断开负载电源，再手动复位，防止带载复位引发二次故障；

5 漏电流监测：使用过程中需定期检测漏电流，确保≤0.5mA，若超出需排查设备或保护器是否故障；

6 过载时间匹配：不同过载倍数（100%、150%、200%及更高）对应不同跳脱时间（100%保持不跳、150% 1小时内跳脱、200% 5 - 255秒跳脱），设计电路时需结合设备过载耐受时间，避免保护不及时或误触发。
