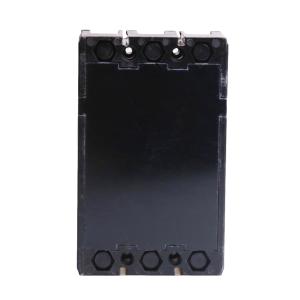

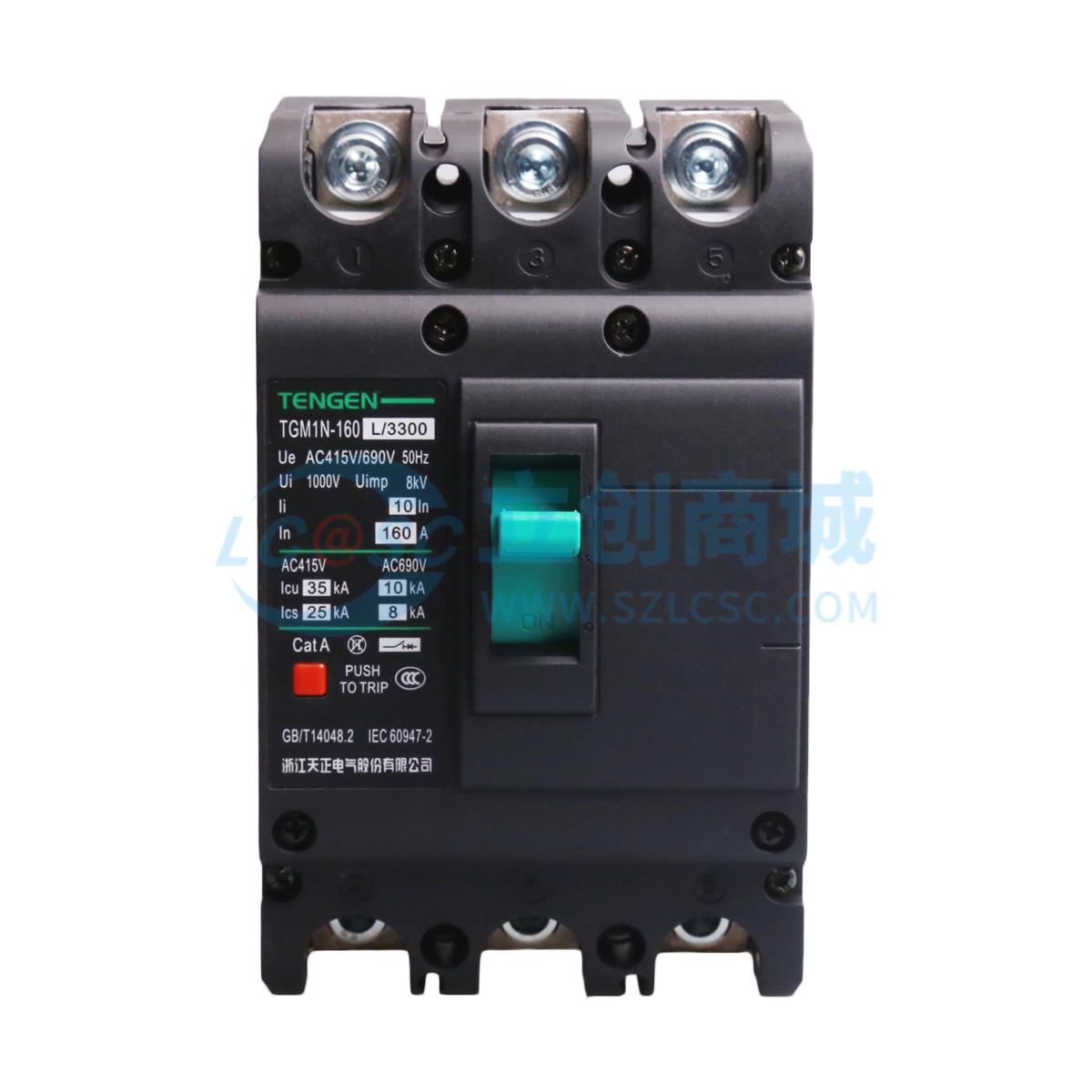

TENGEN(天正电气）TGM1N(祥云3.0)系列塑壳断路器 TGM1N-160L/3300 160A

工业品

价格：￥145.38价格含税（税率13%）

品牌名称: TENGEN(天正电气)
商品型号: TGM1N-160L/3300 160A
商品编号: C5197613
商品毛重: 1005克(g)

广东仓0

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 品牌型号：TENGEN(天正电气)TGM1N-160L/3300 160A，属于TGM1N（祥云3.0）系列塑料外壳式断路器，采用国际先进技术平台开发，外观精美、体积精巧、维护便捷、性能优越，可全面替代市面上M1系列产品。

2 2. 保护功能：具备过载、短路保护装置，脱扣方式为热磁脱扣（脱扣器型式3，热过载报警不脱扣功能需选3），可实现配电保护；具有隔离功能（1P+N、3P+N无隔离功能）。

3 3. 安装方式：支持垂直安装（竖装）或水平安装（横装），安装类别主回路为III，其余辅助回路为II，污染等级3级。

4 4. 性能参数：额定工作电压AC690V及以下，额定频率50/60Hz，壳架等级额定电流160A，额定电流160A；分断能力级别L型（标准型），Icu（AC380/400/415V，3极）35kA，Ics（AC380/400/415V，3极）25kA；额定绝缘电压1000V，额定冲击耐受电压8kV；机械寿命免维护20000次、有维护40000次，电气寿命10000次；飞弧距离≤50mm。

5 5. 附件配置：标配相间隔板，可选配机构机械连锁、插入式、欠电压脱扣器、分励脱扣器、报警触头、辅助触头、旋转手柄操作、电动操作机构、板前/板后接线过渡板等附件，满足不同使用场景需求（透明盖式断路器不可加装附件）。

6 6. 认证与标准：符合IEC 60947-1、GB/T 14048.1（低压开关设备第1部分：总则），IEC 60947-2、GB/T 14048.2（低压开关设备第2部分：断路器）标准，通过CCC、CB、CE认证。

使用场景 APPLICATIONS

1 配电系统：适用于交流50/60Hz、额定工作电压690V及以下的配电电路，作为配电保护装置，可用于线路的不频繁转换和电动机的不频繁启动。

2 工业领域：工厂、车间的配电回路，保护机床、生产线等用电设备免受过载、短路故障影响，保障生产设备稳定运行。

3 商业建筑：商场、写字楼、酒店等商业场所的配电箱，为照明、空调、电梯、办公设备等供电回路提供过载、短路保护，提升用电安全性。

4 民用建筑：住宅小区、公寓楼的配电房，为居民用电（照明、插座、家电等）提供可靠的过载、短路保护，避免电气故障引发安全隐患。

5 其他场景：数据中心、通讯机房、医院、学校等对配电可靠性要求较高的场所，可通过选配电动操作机构、辅助触头实现远程控制或状态监测，提高配电系统智能化水平。

注意事项 PRECAUTIONS

1 安装要求：安装前确认产品型号、参数与使用场景匹配；支持垂直或水平安装，安装时确保飞弧距离≥50mm；接线时严格按照接线图操作，端子拧紧力矩符合要求（M8螺纹，力矩10N·m），避免松动引发发热、打火故障。

2 环境要求：工作环境温度-5℃~40℃，若环境温度超出范围（如低于-5℃或高于40℃），需与厂商协商降容使用；海拔高度≤2000m，超过2000m需与厂商协商设计或使用；环境湿度在40℃时不超过50%，低温环境下需采取防凝露措施。

3 附件使用：欠电压脱扣器必须先通电，断路器才能再扣及合闸，否则将损坏断路器；分励脱扣器远程分闸时，控制电压需在额定控制电源电压的70%-110%之间，DC24V时需注意导线长度（1.5mm²导线最长150m，2.5mm²导线最长250m）；选配附件时需注意与壳架电流、极数、断路器型号匹配，透明盖式断路器不可加装附件。

4 操作与维护：操作时确保手柄处于正确位置，分合闸操作平稳；断路器脱扣后，需先排查故障（过载、短路、脱扣器动作、试验按钮脱扣等），故障排除后再合闸，禁止带故障强行合闸；定期检查机械寿命和电气寿命，免维护周期内观察产品状态，有维护需求时按要求进行保养。

5 订货选型：订货时需明确产品型号参数（壳架电流、分断能力、极数、脱扣器型式、附件等），参照选型表填写；附件单独订购时，需注明适配断路器代号、壳架电流、电压等级、安装位置等参数（如MN1N-250LA2表示250壳架左欠压脱扣器，AC380V）。
