5折

断路器

工业品

价格：￥12.6

原价：￥ 25.2

品牌名称: HF(宏发)

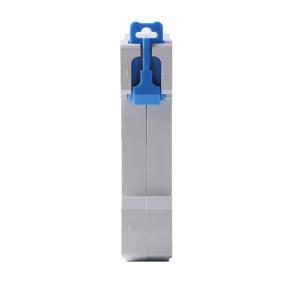

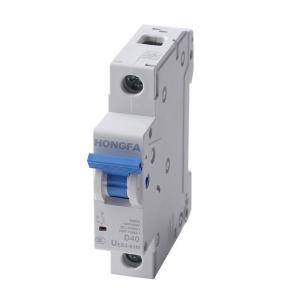

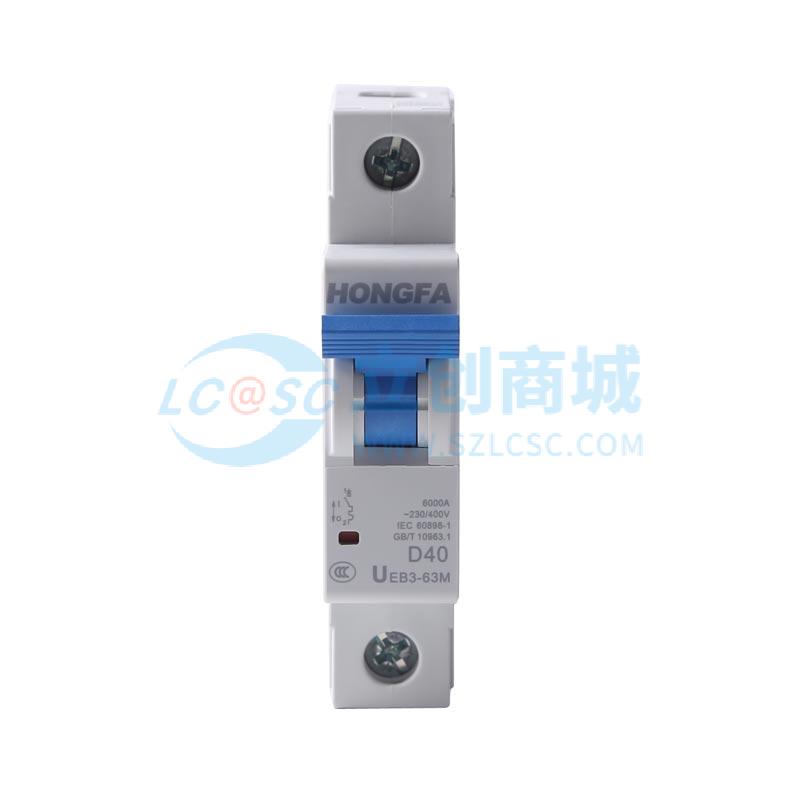

商品型号: UEB3-63M/D401
商品编号: C5175846
商品毛重: 98克(g)

广东仓12

购买数量

个

(12个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

应用范围：适用于交流50Hz/60Hz、额定工作电压230V/400V、额定工作电流至63A的线路，具备过载保护、短路保护、电路隔离功能，并可用作不频繁通断开关使用。

性能优势：

1 触点特性：采用耐弧材料触点，分断能力高（L型分断能力4500A，M型分断能力6000A），电气寿命更长；

2 安全结构：采用接线安全可靠的防触电结构，有效降低触电风险；

3 机构设计：金属机构与热脱扣一体化设计，分断能力强、电气寿命长（机械寿命20000次，电气寿命10000次）、过载动作精准；

4 结构灵活：模块化、模数化结构设计，支持任意组合与系列配套，适配多样配电需求；

5 安装便捷：双稳态安装卡扣设计，便于用户拆卸；

6 限流性能：限流等级达到标准规定的3级限流，短路保护效果优异；

7 认证齐全：通过CB、CCC、VDE等认证，符合EN 60898-1、IEC 60898-1、GB/T 10963.1等标准；

8 参数可选：瞬时脱扣特性可选B（3In~5In）、C（5In~10In）、D（10In~20In），额定电流覆盖06A、10A、16A、20A、25A、32A、40A、50A、63A，极数可选1P、1P+N、2P、3P、3P+N、4P；

9 防护等级：防护等级IP20，适应常规低压配电环境；

10 接线适配：接线采用压接式，可连接1mm²~25mm²导线，适配35mm标准导轨安装（安装面与垂直面倾斜度≤±5°）；

11 附件配套：支持配套辅助触头、报警触头、分励脱扣器、欠压/过压/过欠压脱扣器等附件，实现远程控制、信号指示、欠压/过压保护等扩展功能。

使用场景 APPLICATIONS

家居配电：家庭照明、插座回路的过载/短路保护，如客厅、卧室照明系统，厨房、卫生间插座配电，保障家庭用电安全；

商业建筑：办公楼、商场、酒店等建筑的楼层或区域配电，为照明、办公设备、商业设施提供电路保护与控制；

工业设备：小型电机、机床、仪器仪表等动力设备的电源回路，如车间小型动力设备的过载/短路保护，支持不频繁通断控制；

临时用电：施工现场、展会等临时用电线路的通断控制与电路隔离，便于设备检修时切断电源；

通用配电：需要过载、短路保护及电路隔离的各类低压配电场景，如学校、医院的公共区域配电系统。

注意事项 PRECAUTIONS

安装环境要求：工作温度范围-30℃~+70℃，贮存温度-40℃~+85℃；相对湿度40℃时不超过50%，20℃时不超过90%；海拔高度不超过2000m；安装场所无显著振动、冲击，污染等级为2级，安装类别为Ⅱ/Ⅲ级；

安装操作规范：采用35mm标准导轨安装，安装面与垂直面的倾斜度≤±5°；安装前确认断路器型号、额定参数（电压、电流、脱扣特性等）与实际电路需求匹配；

接线与扭矩：接线采用压接式，导线截面积范围1mm²~25mm²；接线螺钉（M5规格）额定扭矩2.0N·m，极限扭矩3.2N·m，需使用符合扭矩要求的工具操作，避免损坏螺钉或接线端子；

降容与修正：高原地区（海拔>2000m）、不同环境温度（-30℃~70℃）、工作频率（16Hz~60Hz、100Hz等）下，需参考降容系数和修正系数调整设备额定值，避免过载脱扣或电路故障；

操作与维护：操作时观察分合闸指示（红色为闭合状态，绿色为断开状态）；故障跳闸后，需排查线路故障原因，确认安全后再合闸；定期检查触点磨损情况、机构运行状态，确保断路器性能正常；配套附件（如分励脱扣器、欠压脱扣器等）需符合其自身环境要求（如欠压脱扣器工作温度-25℃~+60℃），安装与接线需严格遵循附件技术规范。
