9折

AIRTAC(亚德客) LB轴向固定架 F-ACQ12LB

工业品

价格：￥5.94

原价：￥ 6.6

品牌名称: AIRTAC(亚德客)
商品型号: F-ACQ12LB
商品编号: C5162464
商品毛重: 55克(g)

广东仓10

购买数量

个

(1个/袋，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情

商品参数

参数完善中

商品详情

产品特点 FEATURES

AIRTAC(亚德客) F-ACQ12LB 轴向固定架是专为ACQ系列气缸设计的安装附件，用于实现气缸在轴向方向上的稳定固定与支撑。该产品采用SPCC（冷轧钢板）材质，具有良好的强度和耐腐蚀性，适用于多种工业环境。

1 适用于缸径Φ12~Φ25的气缸，可配合标准行程或附磁行程使用，具备良好的兼容性。

2 结构紧凑，安装简便，通过四个螺孔（ΦN）进行固定，确保气缸在运行过程中不会发生偏移或振动。

3 支持多种安装方式，可与CB底座、FA、FB等其他附件组合使用，提升整体安装灵活性。

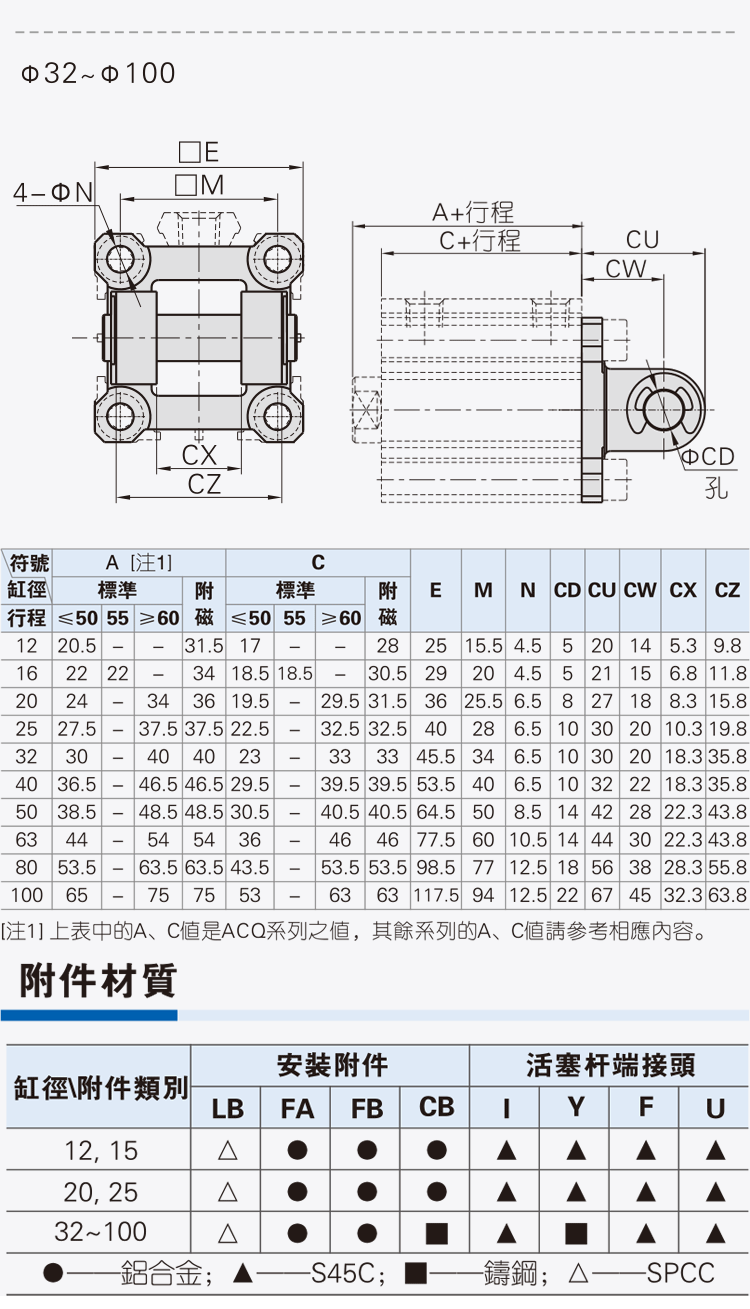

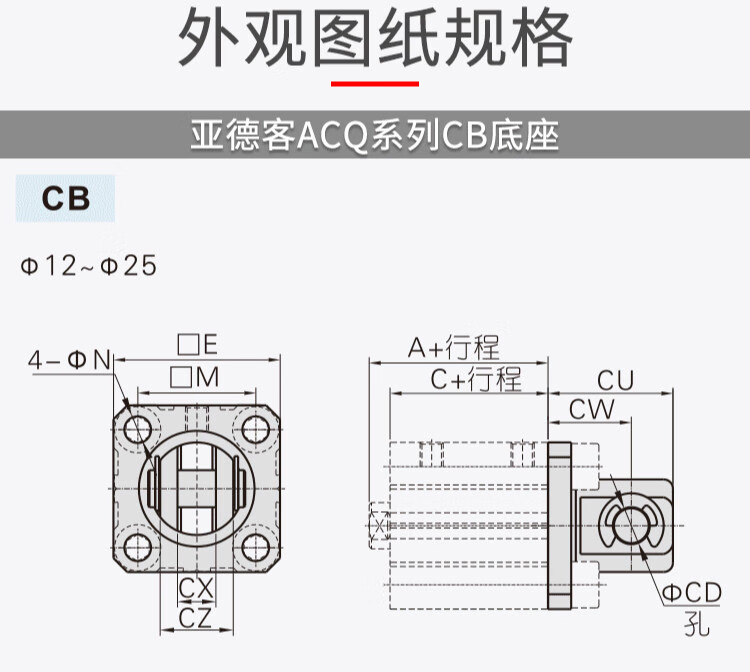

4 尺寸规格明确，参考图纸显示关键参数如E、M、CX、CZ等，便于工程设计与装配。

5 适用于需要高精度定位和长期稳定运行的自动化设备中。

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

F-ACQ12LB轴向固定架广泛应用于各类自动化生产线、机械臂系统、包装设备、搬运装置以及精密加工设备中，特别适合以下场景：

1 在需要对气缸进行轴向限位和防旋转的场合，例如直线运动机构中的推拉动作。

2 配合ACQ系列气缸用于高速往复运动的应用，如冲压、分拣、装配线等。

3 安装于空间受限但要求结构稳定的工况，因其体积小、重量轻且安装便捷。

4 适用于需要频繁启停或承受冲击载荷的设备，提供可靠的支撑与导向功能。

5 可作为气缸组件的一部分，集成到定制化自动化模块中，提升系统的整体稳定性。

注意事项 PRECAUTIONS

在使用AIRTAC F-ACQ12LB轴向固定架时，请注意以下事项：

1 请确认所选型号是否匹配目标气缸的缸径（Φ12~Φ25），避免因尺寸不匹配导致安装失败或运行异常。

2 安装前应检查固定架表面是否有划伤或变形，确保其平整度以防止影响气缸的直线运动。

3 使用推荐的紧固件进行安装，建议扭矩控制在制造商规定的范围内，避免过紧造成螺纹损坏或应力集中。

4 若气缸带有磁性感应功能，需注意附磁行程对应的A值与C值差异，确保电气元件正常工作。

5 长期使用后建议定期检查固定架与气缸之间的连接状态，防止松动影响运行精度。

6 不适用于高温、强腐蚀性或高湿度环境，若需在恶劣环境下使用，请考虑加装防护罩或选用特殊涂层材料。

7 本产品为金属件，建议在运输和存储过程中避免磕碰，防止变形或锈蚀。
