商品详情
产品特点 FEATURES
1
接口类型：USB Type-C 24PIN母座，采用前插后贴安装结构并配备上盖，整体长度为9.34mm，适配精密安装场景
2
材料规格：绝缘部件使用UL94 V-0级耐高温塑料，接触件为黄铜镀金（1u" Au覆盖50u" Ni），外壳采用SUS304不锈钢，符合RoHS环保标准
3
电气性能：额定电流5A（Vconn引脚为1.5A），额定电压100V AC RMS，初始接触电阻≤40mΩ（测试后变化≤10mΩ），绝缘电阻≥1000MΩ@500V DC，耐电压1000V AC RMS（持续1分钟）
4
机械特性：插拔寿命≥5000次，端子保持力8-20N，操作温度范围-25℃至+85℃，存储温度范围-40℃至+125℃
5
焊接参数：端子支持260℃ Max 5秒焊接，外壳镀层为30u" Ni，保障焊接可靠性与抗氧化能力
注意事项 PRECAUTIONS
1
安装规范：需严格按照图纸尺寸（如整体长度9.34mm）进行安装，确保与设备外壳或PCB板匹配，避免尺寸偏差导致安装失败
2
温度控制：使用环境温度需保持在-25℃至+85℃，存储时避免超出-40℃至+125℃范围，防止材料性能下降
3
电流限制：禁止超过额定电流（5A，Vconn引脚1.5A）使用，避免接口过热损坏或引发安全隐患
4
插拔操作：插拔时保持垂直用力，避免倾斜拉扯，防止端子或外壳结构损坏，影响使用寿命
5
焊接要求：焊接温度不超过260℃，时间不超过5秒，避免高温长时间焊接导致绝缘材料变形或端子性能受损
6
环境防护：避免在潮湿、多尘或腐蚀性气体环境中使用/存储，防止接口氧化或接触不良

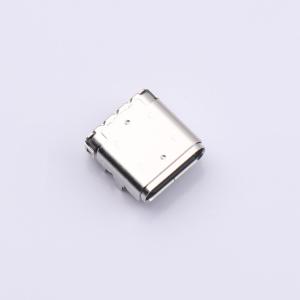

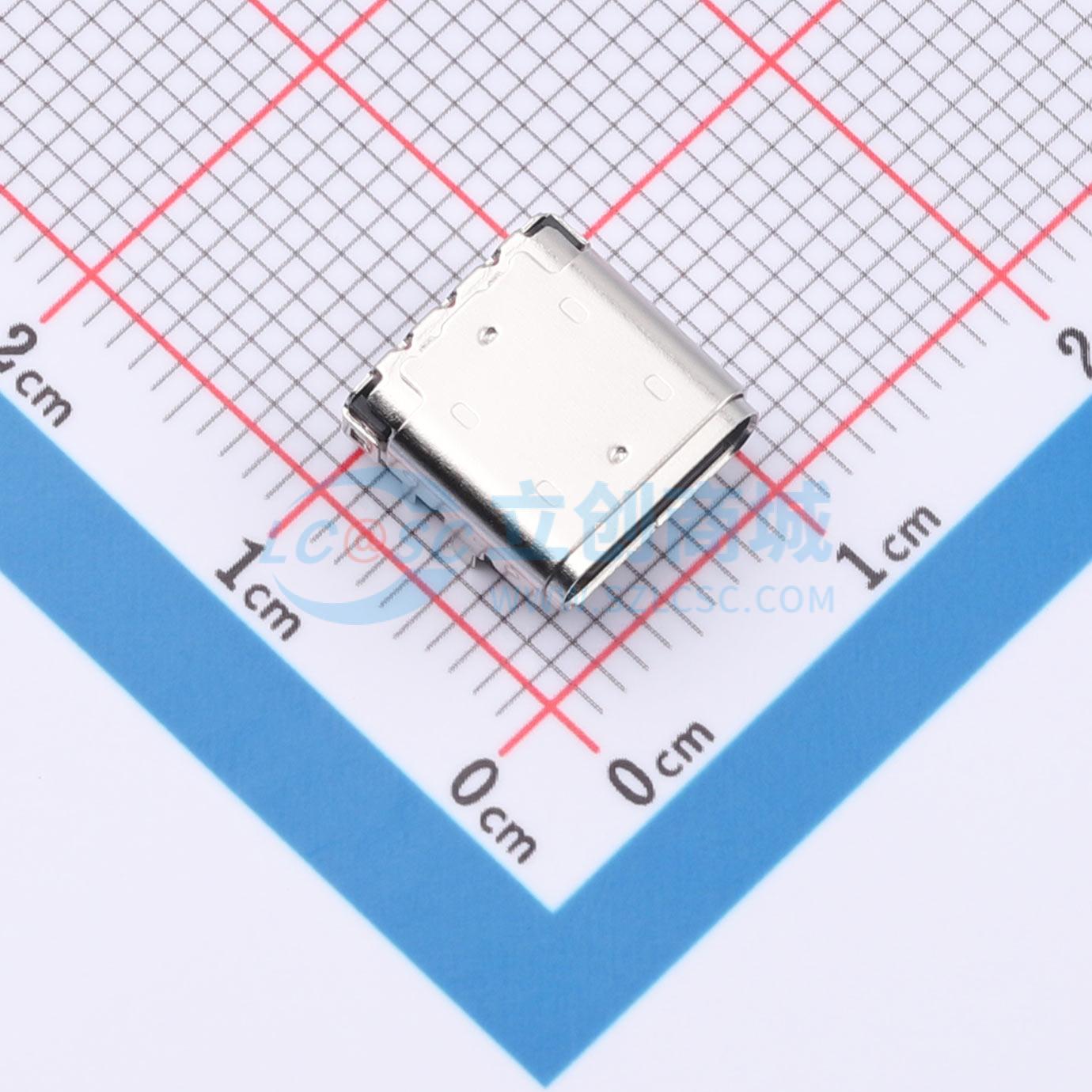

LZG ZB50062-24DBAP-A USBTypeC24PIN母座前插后贴带上盖L=9.34
价格：￥3.97
购买数量
个
(1000个/圆盘，最小起订量1个，递增量：1)
