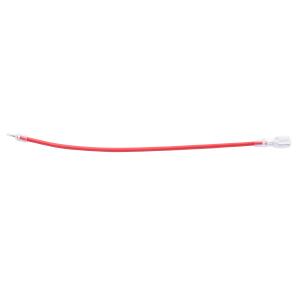

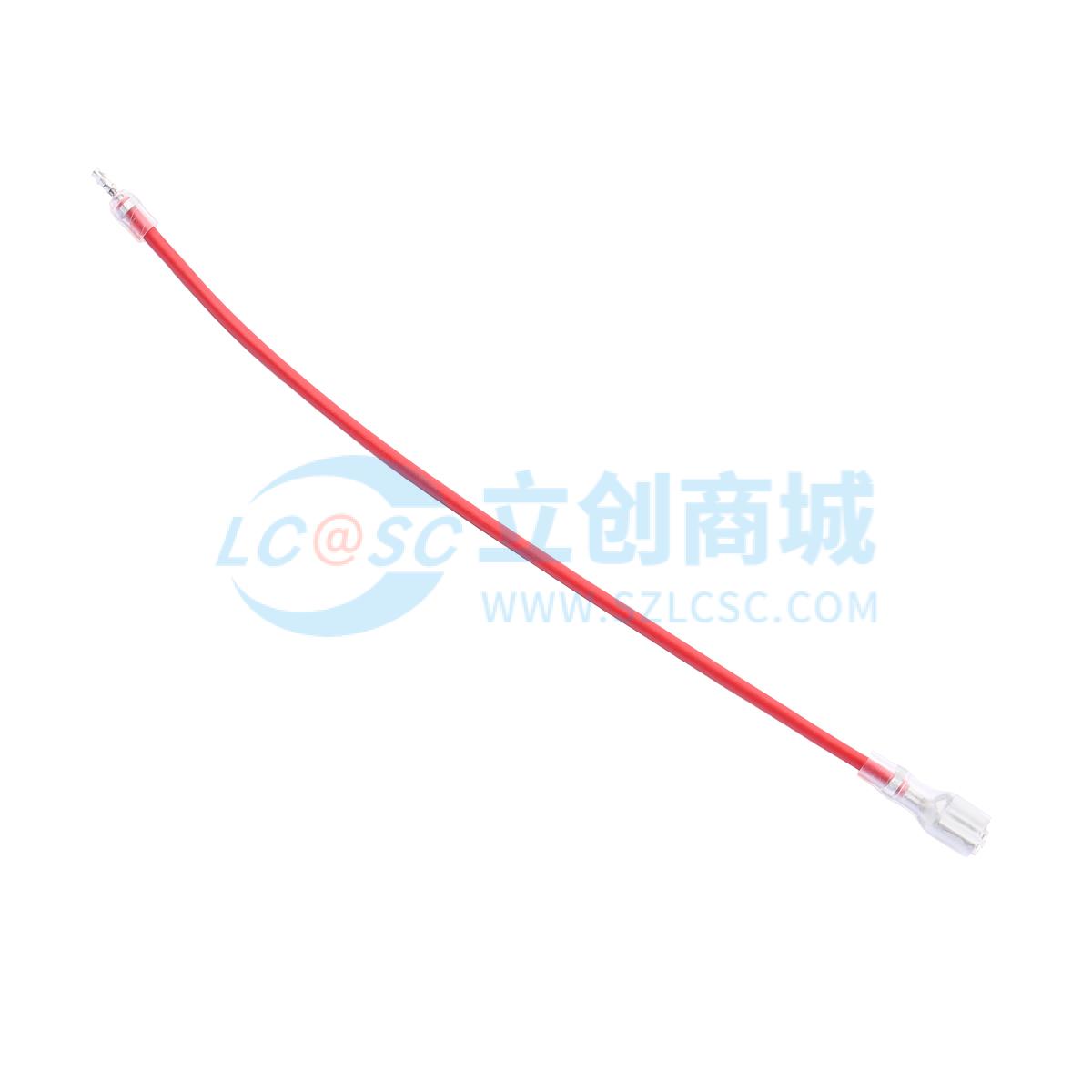

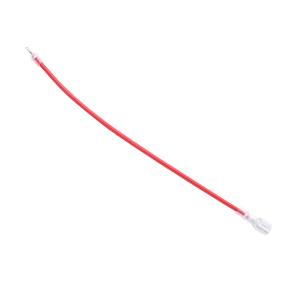

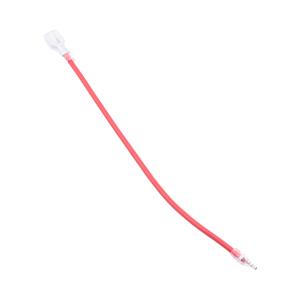

2H/250T带锁扣+基板端子∮2.3+UL1015#18 红 L=170MM

价格：￥0.7639价格含税（税率13%）

个

(100个/袋，最小起订量5个，递增量：5)

￥0.00

近期成交0单

商品参数

参数完善中

1 品牌为Ckmtw（灿科盟），型号S007229047，采用带锁扣设计的2H/250T端子与基板端子组合结构，基板端子直径为∮2.3mm

2 导线选用UL1015#18规格红色线材，总长度为170±10mm，端子部分关键尺寸控制严格（如H2端相关尺寸为1.65~1.9mm等）

3 性能可靠：250T端子与单根裸铜导体保持力≥0.9kgf，H1端250端子与公端插片插入力≤45N、解锁第六次拔出力≥80N，基板端子与单根裸铜导体保持力≥2.0kgf

4 环保合规：成品符合ROHS2.0、REACH等环保要求，无有害物质

5 生产检测严格：成品需100%导通测试，无短路、断路、错位等电气不良现象；外观需良好，无松动、烫伤、色差等问题；基板端子需做横振测试，重点尺寸（如图中标注处）需严格检验

1 适用于家电设备内部线路连接，如冰箱、洗衣机、空调等的控制板与执行部件之间的信号或电源传输

2 可用于工业自动化设备，如传感器、PLC控制器、伺服电机等的接线环节，满足稳定连接需求

3 适用于汽车电子领域，如车内音响、灯光控制模块、仪表盘等小功率部件的线路连接

4 可用于仪器仪表设备，如测试仪器、计量仪表等内部精密线路的连接，确保信号传输稳定

1 线材剥线需严格控制尺寸：H1端剥线长度为5.5±0.2mm，用于压接250端子；H2端剥线长度为8.0±0.2mm，用于压接基板端子，避免剥线过长或过短影响连接质量

2 成品需进行100%导通测试，确保无短路、断路、错位等电气不良现象，导通阻值需符合要求

3 基板端子需按要求做横振测试，确保在振动环境下连接稳定

4 产品存储应避免潮湿、高温、腐蚀环境，防止线材老化或端子生锈；使用时避免拉扯线材，防止端子脱落或线材断裂

5 安装时需注意端子插入方向，确保锁扣卡紧，避免连接松动影响使用
