RIGOL(普源)PCA电流探头PCA1150【50MHz/30A独立供电】

工业品

价格：￥16132.42价格含税（税率13%）

品牌名称: RIGOL(普源)
商品型号: PCA1150
商品编号: C51904263
商品毛重: 1克(g)

广东仓0

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情

商品参数

参数完善中

商品详情

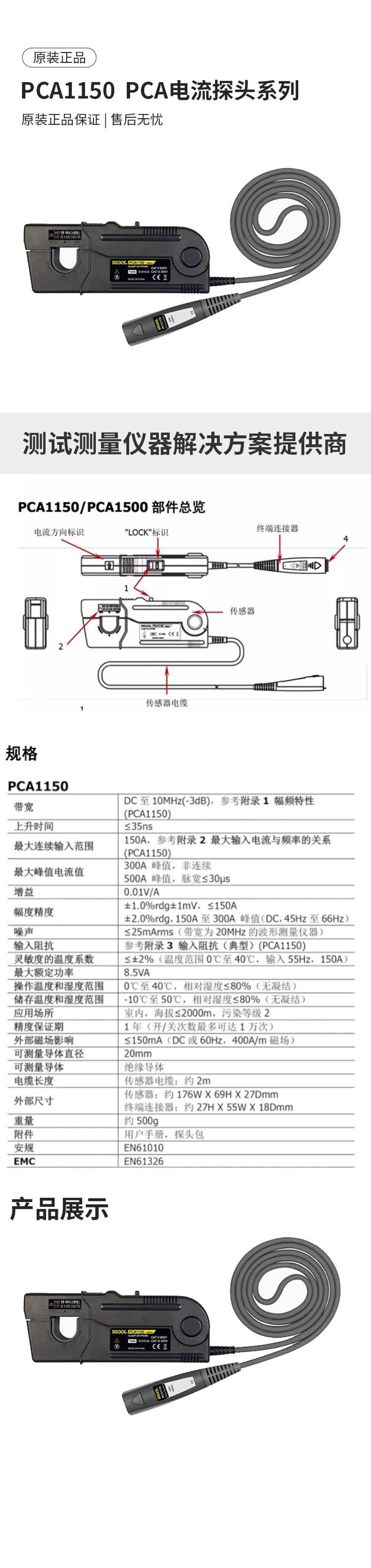

产品特点 FEATURES

品牌为RIGOL(普源)，型号PCA1150，属于PCA电流探头，钳形外观设计便于夹取导体测量。- 带宽性能：带宽DC至10MHz（-3dB），上升时间≤35ns，满足一定频率范围的电流测量需求。- 电流测量范围：最大连续输入电流150A，最大峰值电流300A（非连续）、500A（脉宽≤30μs）；增益0.01V/A，幅度精度≤150A时为±1.0%rdg±1mV，150A至300A峰值（DC，45Hz至66Hz）时为±2.0%rdg。- 精度与稳定性：灵敏度温度系数≤±2%（0℃至40℃，输入55Hz、150A）；最大额定功率8.5VA；外部磁场影响≤150mA（DC或60Hz，400A/m磁场）。- 尺寸与线长：可测导体直径20mm，传感器电缆约2m；传感器尺寸约176W×69H×27Dmm，终端连接器约27H×55W×18Dmm，重量约500g。- 环境适应性：操作温度0℃至40℃，相对湿度≤80%（无凝结）；储存温度-10℃至50℃，相对湿度≤80%（无凝结）；应用于室内、海拔≤2000m、污染等级2的场所。- 附件与安规：附带用户手册、探头包；安规符合EN61010，EMC符合EN61326；精度保证期1年（开/关次数≤1万次）。

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

适用于电子研发与测试场景，如电子电路研发调试中测量绝缘导体电流，尤其是开关电源、电机驱动电路等对电流频率、精度有要求的检测；也可在室内、海拔≤2000m、污染等级2的环境下，对电力设备（如小型变压器、配电柜线路）、工厂自动化设备的电流进行监测与故障排查，辅助设备维护。

注意事项 PRECAUTIONS

1 操作环境：操作温度需在0℃至40℃，相对湿度≤80%（无凝结）；储存温度-10℃至50℃，相对湿度≤80%（无凝结），避免超范围使用或储存。- 导体要求：仅可测量直径≤20mm的绝缘导体，测量前确认导体符合要求。- 磁场影响：在强磁场（DC或60Hz，400A/m）环境使用时，需评估对测量精度的影响，必要时采取屏蔽措施。- 使用限制：仅适用于室内、海拔≤2000m、污染等级2的场所，不符合条件的环境禁止使用。- 精度维护：精度保证期1年内开/关次数≤1万次，注意控制操作次数。- 安规遵循：使用时需遵循EN61010安规和EN61326 EMC要求，避免违规使用。
