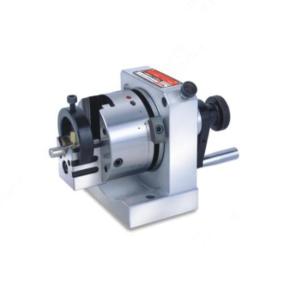

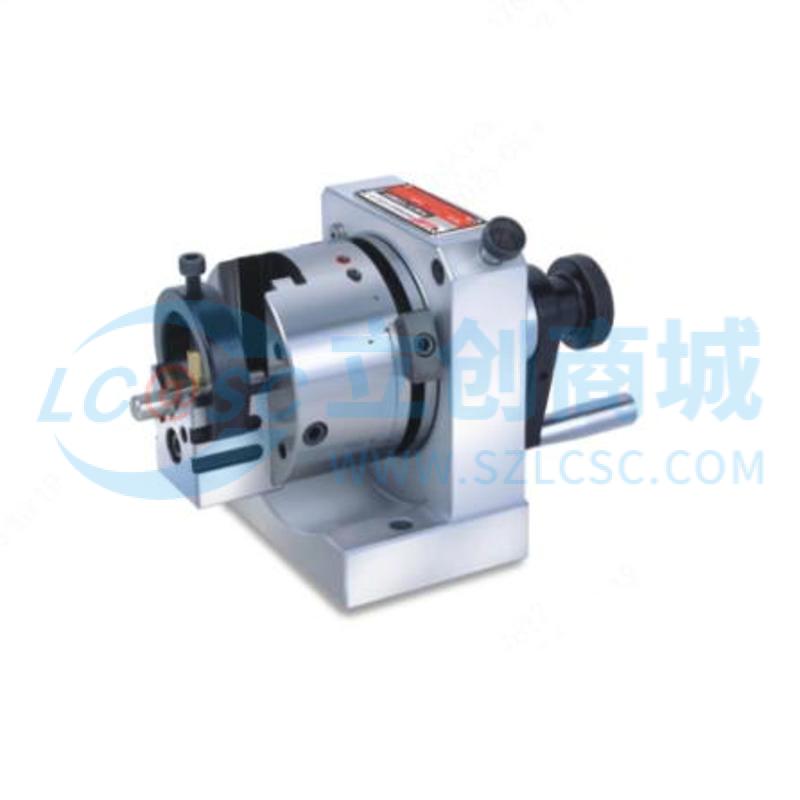

GIN(精展) PFA 51100 双向冲子成型器

Name: GIN(精展) PFA 51100
Brand: GIN(精展)
SKU: C51290090
Price: 7909.23 CNY
Availability: OutOfStock

价格：￥7909.23价格含税（税率13%）

个

(1个/盒，最小起订量1个，递增量：1)

￥0.00

近期成交0单

商品参数

参数完善中

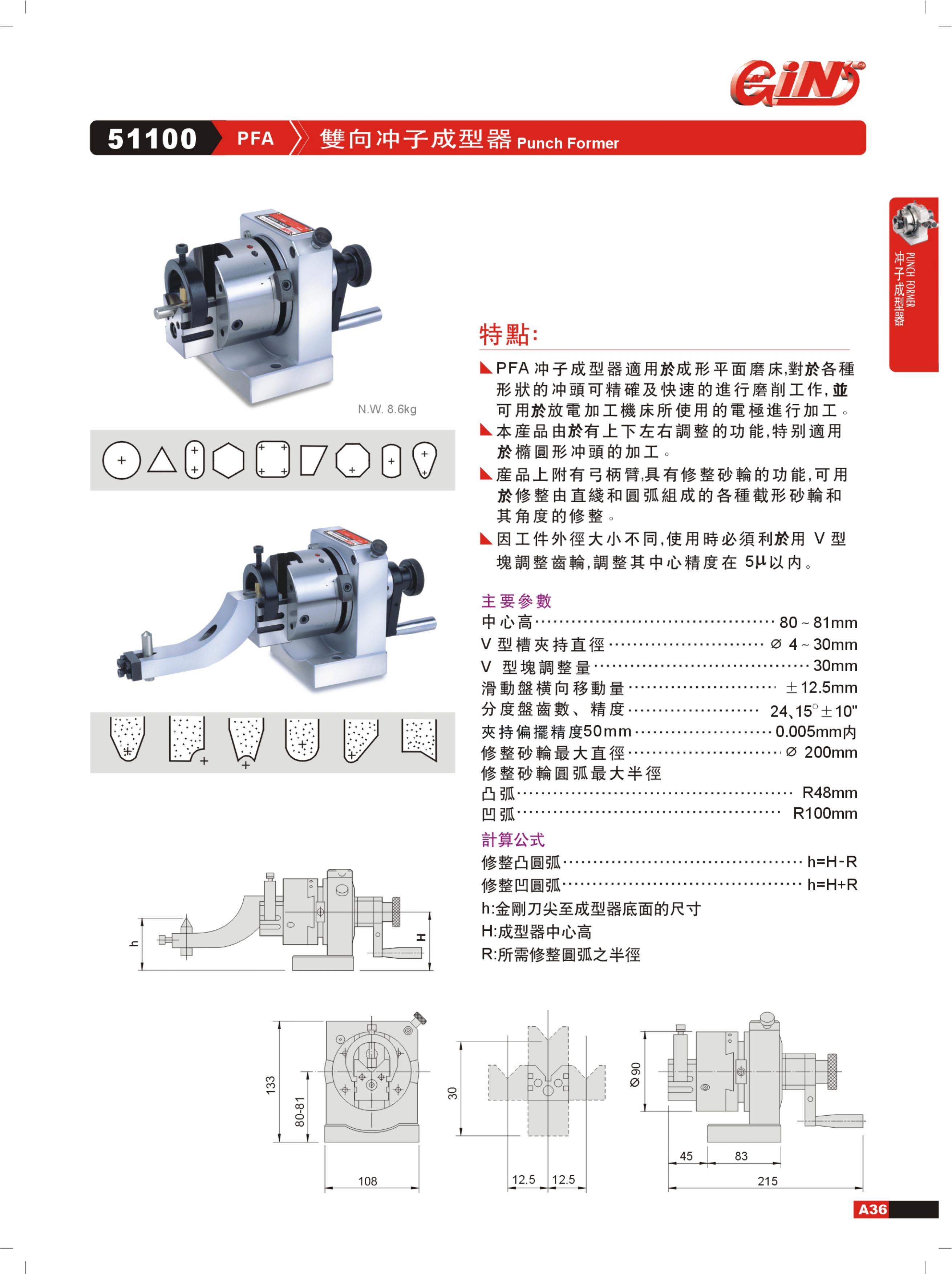

1 适配成形平面磨床，可对各种形状冲头进行精准快速磨削，也可用于放电加工机床的电极加工

2 具备上下左右调整功能，特别适合座磨圆形冲头的加工

3 附带弓柄臂，可修整由直线和圆弧组成的多种截面砂轮及其角度

4 通过V型块调整工件中心精度可达5μ以内

5 中心高80-81mm，V型槽夹持直径4-30mm，V型块横向移动量±12.5mm

6 分度盘齿数24、精度±10″，夹持偏摆精度50mm内0.005mm

7 修整砂轮最大直径200mm，凸弧最大半径R48mm、凹弧R100mm

1 模具制造领域：用于各类冲头的成型磨削，满足不同形状冲头加工需求

2 机械加工车间：配合平面磨床进行冲头精准磨削，提升加工效率

3 放电加工辅助：作为放电加工机床的电极加工工具，保障电极精度

4 砂轮修整作业：利用弓柄臂修整直线与圆弧组成的截面砂轮，适配多种加工场景

1 操作前需根据工件外径调整V型块，确保中心精度在5μ以内

2 修整砂轮时，需根据截面形状合理使用弓柄臂，避免砂轮损坏

3 夹持工件时，确保V型槽与工件贴合紧密，防止偏摆超差

4 调整V型块或分度盘时需缓慢操作，避免精度偏差

5 使用后清洁设备各部件，保持整洁以延长使用寿命

6 操作时佩戴防护用具（手套、护目镜等），保障人身安全
