GWINSTEK(固纬)多功能混合域示波器100MHz,2CH,带频谱分析仪,双通道25MHz任意波形信号发生器MDO-2102EG
- 工业品
价格：￥7932.6价格含税（税率13%）
- 品牌名称
- GWINSTEK(固纬)
- 商品型号
- MDO-2102EG
- 商品编号
- C50083796
- 商品毛重
1克(g)
广东仓0
购买数量
台
(1台/箱，最小起订量1台，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES

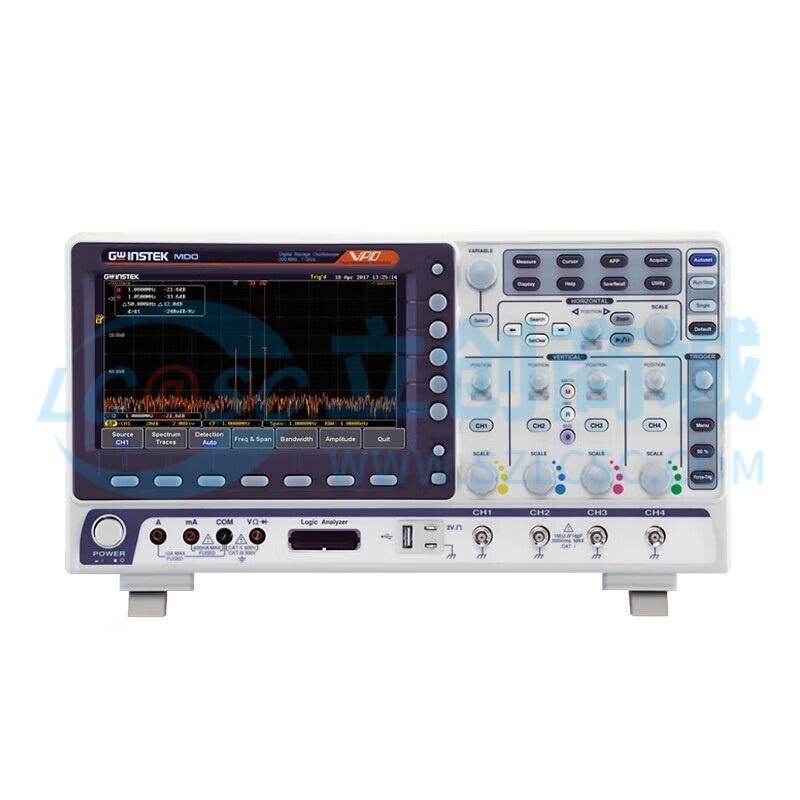

品牌与型号：GWINSTEK(固纬) MDO-2102EG多功能混合域示波器，属于MDO-2000E系列数字存储示波器。
1
带宽与采样：带宽100MHz（可选200/70MHz），采样率1GSa/s，每通道存储深度10M点，采用VPO波形显示技术，波形更新速率高达600,000 wfms/s（分段模式），支持1M FFT高频域分辨率测量。
2
通道与功能：双通道设计，全系配备频谱分析仪和双通道25MHz任意波形信号发生器；具备29,000个分段存储器和波形搜索功能，支持I²C/SPI/UART/CAN/LIN串行总线触发和解码，网络存储、掩码测试功能。
3
扩展与接口：标配USB、LAN接口，不同子型号可扩展（MDO-2000EX/S另配数字万用表+电源，MDO-2000EC另配逻辑分析仪，MDO-2000ES另配逻辑分析仪+数字万用表+电源）。
4
显示与操作：8" WVGA TFT LCD彩色显示，操作界面含自动设置、触发控制等功能键；支持Hardcopy键输出波形，探棒校正端子确保测量精度。
5
性能优势：波形搜索、分段存储、数据记录、掩码测试等功能完善；支持双通道25MHz任意波信号发生器输出，不同子型号可扩展万用表、电源、逻辑分析仪功能，满足多场景测量需求。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
电子研发设计：电路设计、嵌入式开发中分析信号波形、时序，调试数字总线（I²C/SPI/UART等），验证信号完整性。
1
电子制造质检：生产线测试电路板信号，检测元器件性能；质检环节检测信号参数（频率、幅值、失真度）合规性。
2
教育科研：高校实验室教学演示波形原理；科研机构分析信号、研究频谱，验证理论模型。
3
汽车电子诊断：分析车载电子系统信号，排查传感器、ECU故障，支持CAN/LIN总线解码（若适配）。
4
维修领域：电子设备（电脑、通信设备、工业仪器）维修中，定位信号异常点，判断故障原因。
注意事项 PRECAUTIONS
操作前：确认电源电压匹配，探头与端子连接牢固；初次/长期闲置后，用探棒校正端子校准探头，确保精度。
1
操作中：输入信号幅值不超通道范围，避免损坏电路；扩展功能时（如万用表、逻辑分析），确认子型号支持，连接对应端子。
2
操作后：保存波形数据，轻拔探头；设备放置通风、无强干扰、湿度适宜环境，定期用干燥软布清洁外壳。
3
安全规范：设备接地（若有），远离易燃易爆、高温粉尘环境；异常（冒烟、异响）立即断电，联系专业维修。
