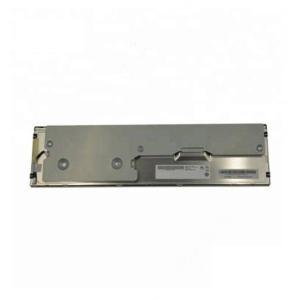

28.6英寸LCD液晶显示屏
- 工业品
价格：￥2090.5价格含税（税率13%）
- 品牌名称
- AUO(友达光电)
- 商品型号
- G286HAN01.0
- 商品编号
- C49424394
- 商品毛重
1克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
该产品为AUO（友达光电）生产的28.6英寸宽屏彩色TFT-LCD模块，型号G286HAN01.0，专为工业显示应用设计。其主要技术参数包括：
1
分辨率为1920(H) × 540(V)，支持1/2 Full HD显示格式，提供1670万色（RGB 8-bit）真实色彩表现。
2
采用AHVA模式、常黑型显示技术，具备出色的对比度和视角性能，典型对比度高达1000:1。
3
中心白亮度可达1000 cd/m²，亮度均匀性良好，9点测量下最低亮度不低于最大亮度的75%，适合高亮环境使用。
4
响应时间为25毫秒，满足快速动态图像显示需求。
5
显示面板表面采用抗眩光处理（Anti-Glare），硬度达到3H，有效减少反光干扰，提升可视性。
6
支持双通道LVDS接口输入信号，兼容JEIDA与VESA数据格式，支持DE模式时序控制。
7
驱动电压为+12V，功耗较低，整机最大功率消耗为44.96W（其中背光单元占41.46W，LCD单元仅3.5W）。
8
背光系统采用LED灯条设计，驱动电流为120mA，单灯条功率约18.43～20.73W，寿命长达50,000小时（在25°C环境下，亮度衰减至50%）。共有两条灯条，每条包含4串×12颗LED共96颗。
9
工作温度范围为-10°C至+60°C，存储温度可达-20°C至+70°C，适应多种工业环境。
10
模块尺寸为731.46mm（H）× 229.49mm（V）× 20.34mm（D），重量约2700g，结构紧凑，便于集成。
11
使用JAE SJ11346-FI-RTE51SZ-HF或等效连接器作为LVDS信号接口，确保稳定高速传输；背光连接器为ENTERY 3707K-S06N-01L，兼容性强。
12
内置AUO ASIC芯片及DC/DC转换电路，实现高效电源管理与信号处理。
13
通过多项可靠性测试，包括高温高湿偏压（THB）、高低温运行与储存、振动、冲击、跌落、热冲击、ESD静电放电等，确保长期稳定运行。
14
符合RoHS环保标准，无致癌材料，PCB阻燃等级达UL94-V1，安全合规。
本产品适用于对显示质量、稳定性、耐用性和环境适应性要求较高的工业设备中，如工业控制面板、医疗设备显示器、车载信息娱乐系统、自助终端、数字标牌等。
使用场景 APPLICATIONS
该28.6英寸工业级LCD显示屏适用于以下典型应用场景：
1
工业自动化控制系统：用于PLC人机界面（HMI）、数控机床操作面板、生产线监控终端等，提供清晰稳定的视觉反馈。
2
医疗影像设备：适用于超声波诊断仪、监护仪、X光成像系统等医疗设备的显示模块，需具备高亮度、高对比度和长时间连续工作的能力。
3
车载电子系统：可用于商用车辆仪表盘、导航系统、后视镜显示屏等，适应车辆运行中的振动、温度变化及强光干扰。
4
自助服务终端：如银行ATM机、售票机、零售POS机等，需要防眩光、高可靠性和长寿命的显示方案。
5
数字广告与信息发布系统：适用于商场、机场、车站等公共场所的广告播放屏，支持长时间运行和恶劣光照条件下的可读性。
6
安防监控系统：作为监控中心的多画面显示单元，配合高分辨率摄像机输出，实现高清视频实时展示。
7
特殊环境应用：如户外信息亭、工厂车间大屏、能源站控制室等，能够在宽温、高湿、粉尘环境中持续工作。
由于其支持双通道LVDS接口、具备良好的电磁兼容性、经过严格可靠性测试，该模块非常适合嵌入式系统集成，尤其适用于对显示性能和系统稳定性要求较高的专业领域。
注意事项 PRECAUTIONS
在安装、使用和维护该液晶显示屏时，请严格遵守以下注意事项以确保设备正常运行并延长使用寿命：
1
严禁在通电情况下插拔信号连接器，必须先断开电源再进行连接或拆卸操作，防止电弧损坏接口电路。
2
显示屏前膜（polarizer）易刮伤，禁止用硬物接触或擦拭，清洁时请使用柔软棉布或专用镜头纸轻轻擦拭，避免划痕。
3
若屏幕表面有水滴，请立即用干布擦除，长时间接触水分可能导致颜色失真或斑点出现。
4
本模块由玻璃制成，具有较高脆性，切勿摔落或撞击硬物表面，否则可能造成碎裂或内部线路断裂。
5
模块内部使用CMOS LSI芯片，对静电敏感，操作人员必须佩戴防静电手环，并确保接地良好，防止静电击穿。
6
禁止擅自打开或改装模块组件，以免破坏内部结构或引发安全隐患。
7
若模块已从包装箱中取出后需重新放入，请轻拿轻放，避免因挤压导致模块变形或损坏。
8
插拔信号接口时，不得旋转或倾斜连接器，应沿轴向平稳插入或拔出，避免应力损伤接口引脚。
9
将模块安装于外壳内后，不得施加任何扭转或弯曲力，设计外壳时应充分考虑机械保护，避免外部应力传导至模块。
10
本模块不含LED驱动板，需用户自行提供符合规格的LED驱动电源，输入电压应为+12V，且需满足IEC60950或UL1950规定的限功率源要求。
11
长时间显示固定图案可能导致残影（image sticking），建议启用屏幕保护程序或定期更换显示内容，以减少此类现象。
12
在极端温度条件下（如高于60°C或低于-10°C），可能会引起亮度下降、响应时间变慢或LED寿命缩短，应尽量避免在超出额定范围的环境中使用。
13
所有电气参数应在25°C环境下测量，实际应用中若环境温度差异较大，需根据规格书调整预期性能。
14
推荐使用原厂指定或等效连接器（如JAE SJ11346-FI-RTE51SZ-HF和ENTERY 3707K-S06N-01L），以保证电气接触可靠性和机械匹配性。
15
电源上电顺序需严格按照规格书中定义的时间序列执行：T1（0.5~30ms）→ T2（10~50ms）→ T3（≥200ms）→ T4（≥200ms）→ T5（0~50ms）→ T6（0~10ms）→ T7（≥1000ms），以确保模块初始化正常。
16
存储时应保持干燥通风，避免潮湿环境导致霉变或腐蚀，推荐存放于恒温恒湿仓库中。
17
本产品为工业级用途，不适用于消费类电子产品，若用于非指定场景可能导致性能不稳定或故障风险增加。
18
如需维修或返厂，请联系授权服务商，私自拆解将失去保修资格。
