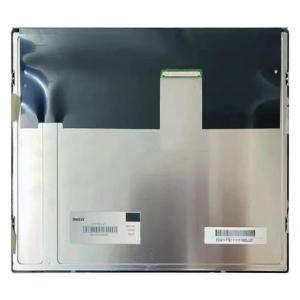

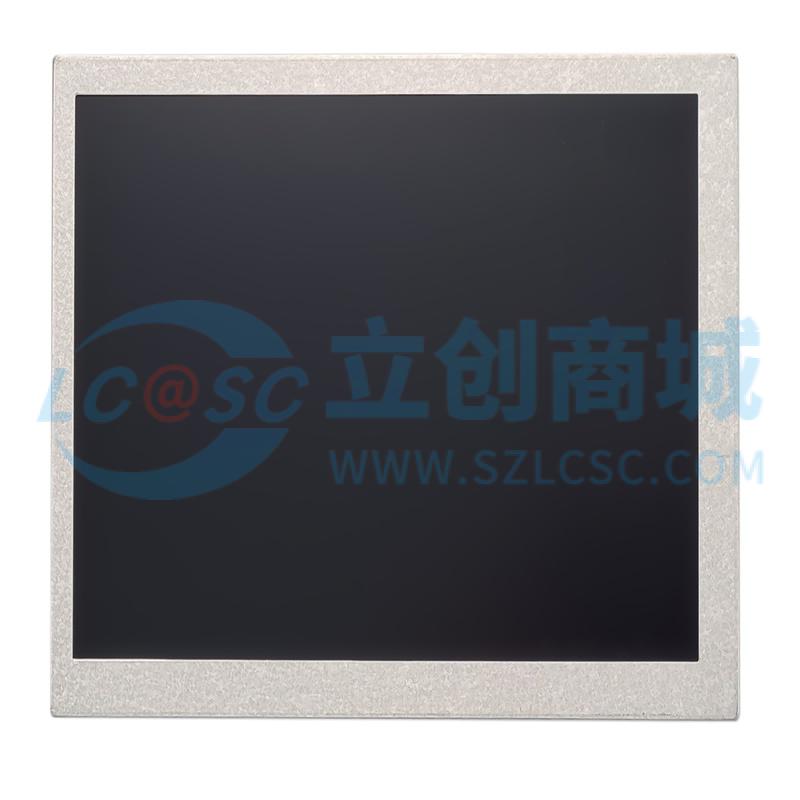

群创12.1寸LCD液晶显示屏
- 工业品
价格：￥1197.8价格含税（税率13%）
- 品牌名称
- Innolux(群创)
- 商品型号
- G121ICE-LH1
- 商品编号
- C49424385
- 商品毛重
1克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
群创（Innolux）G121ICE-LH1是一款12.1英寸的TFT液晶显示屏模块，采用LED背光技术，支持LVDS接口，具备高分辨率和优良显示性能。其主要特性包括：
1
**高分辨率显示**：支持WXGA（1280×800像素）分辨率，满足工业级高清显示需求，适用于复杂图形界面与多任务操作。
2
**宽温工作范围**：可在-30℃至+80℃环境下稳定运行，适应极端工业环境如户外设备、车载系统或自动化控制柜等场景。
3
**PSWG标准兼容**：符合Panel Standardization Working Group规范，确保在不同系统平台中具有良好的兼容性和可替换性。
4
**色彩表现优异**：支持262k/16.7M色显示，色彩还原准确，适合需要精细图像处理的应用。
5
**AG防眩光表面处理**：采用抗反射AG涂层与3H硬度硬化膜，有效减少环境光干扰，提升可视性，并增强屏幕耐磨性。
6
**内置电源转换电路**：背光单元集成DC/DC转换器，简化外部供电设计，提高系统集成效率。
7
**低功耗设计**：典型功耗为11.45W（白屏模式），节能高效，适合长时间连续运行的工业应用。
8
**RoHS环保合规**：符合欧盟RoHS指令要求，无铅无镉，适用于全球市场出口及绿色制造标准。
9
**LVDS高速接口**：支持6位或8位输入模式切换（通过SEL6/8引脚控制），提供灵活的数据传输配置，适配多种主控板方案。
10
**长寿命LED背光**：LED使用寿命可达50,000小时，且支持PWM调光（频率建议低于1kHz），实现亮度精确调节与节能控制。
该模块整体结构紧凑，尺寸为278mm（H）×184mm（V）×10mm（D），重量约470~490g，便于嵌入式安装与系统集成。
使用场景 APPLICATIONS
G121ICE-LH1适用于对显示稳定性、环境适应性和可靠性要求较高的工业与商用领域，具体应用场景包括：
1
**工业监控与人机界面（HMI）**：用于PLC控制系统、数控机床、自动化产线监控终端，提供清晰稳定的实时数据展示。
2
**医疗设备显示**：适用于便携式医疗仪器、监护仪、诊断设备等，其宽温特性和高对比度有助于在各种光照条件下读取关键信息。
3
**车载信息系统**：可用于商用车辆仪表盘、导航系统、车队管理终端，耐震动、抗高低温，保障行驶过程中的显示连续性。
4
**安防监控系统**：部署于室外监控站、门禁系统或巡检机器人，支持全天候运行，具备良好的防护能力。
5
**自助服务终端**：如银行ATM机、零售自助结账机、票务查询机等，用户交互频繁，需具备高耐用性和抗划伤特性。
6
**娱乐与游戏设备**：适用于电玩城、模拟驾驶舱、VR辅助显示等场景，提供流畅画面输出和快速响应。
7
**测试与测量设备**：作为仪器仪表的显示面板，支持长时间动态图案显示，避免图像残留问题。
由于其支持DE-only模式（无需同步信号）、具备严格的电源时序要求以及可靠的机械封装设计，特别适合嵌入式系统开发人员进行定制化集成。
注意事项 PRECAUTIONS
为确保G121ICE-LH1液晶模块的正常运行和延长使用寿命，请严格遵守以下注意事项：
1
**电气连接规范**：
2
电源电压必须在指定范围内：VCC为3.0~3.6V，Vi（背光输入）为10.8~13.2VDC，超出将导致永久损坏。
3
ENLED（背光使能）和Dimming（PWM调光）信号需正确接线，ENLED高电平（2.5~5.0V）开启背光，低电平（0~0.3V）关闭。
4
SEL6/8引脚决定输入模式：低电平为6bit，高电平为8bit，需根据主机系统配置选择。
5
LVDS差分输入电压应保持在100~600mV之间，共模电压为1.125~1.375V，避免信号失真。
6
**电源时序控制**：
7
必须遵循规定的上电/断电顺序：先施加VCC，再接通背光电压Vi，最后启动PWM调光；断电则相反。
8
关键时间参数如下：T1（VCC上升时间）≥0.5ms，T4（VCC稳定时间）≥500ms，T5（背光启动延迟）≥450ms。
9
若背光提前开启而LCD未初始化，可能导致短暂异常画面。
10
**机械装配与防护**：
11
安装时必须使用所有固定孔位，严禁扭曲或弯折模块，防止内部应力损伤。
12
操作前佩戴指套或软质手套，避免指纹污染或划伤极化膜。
13
禁止用硬物（如HB铅笔以上硬度）按压或刮擦屏幕表面，以免造成永久性划痕。
14
不得拆解模块，内部IC易受静电损害，建议采取ESD防护措施。
15
**存储与运输**：
16
长期存放应置于避光、干燥环境，温度5~30℃，湿度50±10%RH，避免阳光直射或荧光灯照射。
17
建议原包装存放，防止极化膜与其他物体接触，避免污染或变形。
18
湿气侵入会导致内部短路或性能下降，运输过程中需防潮处理。
19
**使用环境与维护**：
20
避免长期显示静态图像，否则可能引发“残影”（image sticking）现象，建议搭配动态背景或定时刷新。
21
清洁屏幕时仅可用无绒布或吸水棉，禁止使用丙酮、酒精、甲苯等有机溶剂，以免腐蚀极化膜。
22
若发现液体泄漏，立即远离眼睛和口鼻，皮肤接触后需用肥皂彻底清洗。
23
**系统设计建议**：
24
后盖与模块接触面建议使用胶带或海绵缓冲层，避免直接金属接触导致白点或显示异常。
25
系统外壳材料应具备足够刚性，防止在跌落、铰链测试中发生形变影响显示。
26
前盖与面板间需预留足够间隙（Gap B/C），防止碰撞导致玻璃破碎或cell crack。
27
如存在结构干涉风险，建议联系INX FAE工程师协同设计验证。
28
**可靠性测试参考**：
29
模块已通过高温储存（85℃/240h）、低温储存（-30℃/240h）、热冲击、振动与冲击等测试，实际应用中仍需注意环境条件匹配。
30
测试前后需保证充分恢复时间（至少24小时），以评估功能与外观状态。
请务必参照规格书完整内容进行系统设计与调试，任何偏离推荐条件的操作均可能导致不可逆损坏。
