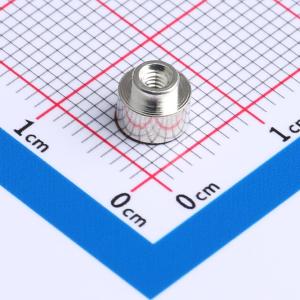

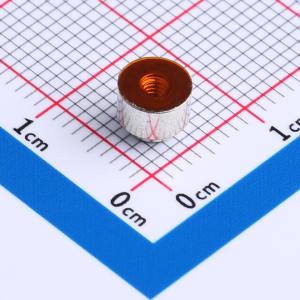

广东怡远电路板表贴圆螺母柱 PCB贴片连接器 M2x5.56xL3+1.53mm 铜镀锡 SMTSOM230BTR

工业品

价格：￥0.405328

原价：￥ 0.4136

50+￥0.380338￥0.3881

1000+￥0.317814￥0.3243

5000+￥0.305368￥0.3116

品牌名称: 广东怡远
商品型号: SMTSOM230BTR
商品编号: C49236550
商品毛重: 1克(g)

孔径&板高

插深（A）

广东仓2,460

购买数量

个

(1000个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为广东怡远品牌SMT贴片式圆螺母柱，型号SMTSOM230BTR，专用于PCB电路板的表面贴装连接。

2 螺纹规格为M2×0.4，适用于标准M2螺钉配合使用，确保连接稳定可靠。

3 主体外径Φ5.56mm，适合在PCB板上开孔安装，安装孔径建议为5.56mm±0.10mm。

4 总长度为3.0mm（L=3.0±0.05mm），其中螺纹部分长度为1.53mm，结构紧凑，适合空间受限的应用场景。

5 材质为C3604黄铜，具有良好的导电性、耐腐蚀性和机械强度，适合电子设备中的长期使用。

6 表面处理为镍层上镀锡（Tin Matte 2-3μm over Nickel 1-3μm），具备优良的焊接性能和抗氧化能力，符合RoHS环保标准。

7 采用无铅工艺制造，满足现代电子产品的环保要求，适用于各类高可靠性电子产品。

8 支持自动贴片机安装，适配13英寸可回收卷带包装，便于自动化生产线集成。

9 产品已通过EIA-481标准测试，确保在真空拾取环境下稳定工作。

使用场景 APPLICATIONS

1 适用于各类PCB电路板的SMT贴片装配，尤其适合需要小型化、高密度布线的电子设备。

2 广泛应用于消费类电子产品，如智能手机、平板电脑、智能穿戴设备等。

3 适用于工业控制设备、通信模块、医疗电子仪器等对可靠性要求较高的领域。

4 可作为PCB板与金属外壳或结构件之间的连接固定元件，提供电气连接和机械支撑双重功能。

5 适用于需要频繁拆装或维护的模块化电子系统，提供稳定的螺纹接口。

6 在自动化生产线上可实现高速贴装，提升生产效率。

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸为Φ5.56mm±0.10mm，避免因孔径偏差导致安装困难或应力集中。

2 建议安装边缘最小距离不小于1.5mm，以防止板材变形或断裂。

3 使用前应检查螺母柱是否清洁，避免残留物影响焊接质量。

4 焊接温度建议控制在250℃~280℃之间，时间不超过3秒，防止过热损坏镀层或基材。

5 不推荐在高温、高湿或强腐蚀环境中长期使用，若需特殊环境应用，请选择相应防护等级的产品。

6 产品为精密电子元件，搬运和存储过程中应避免碰撞、挤压，保持干燥通风环境。

7 请勿将本产品用于非指定用途，以免造成安全隐患或功能失效。
