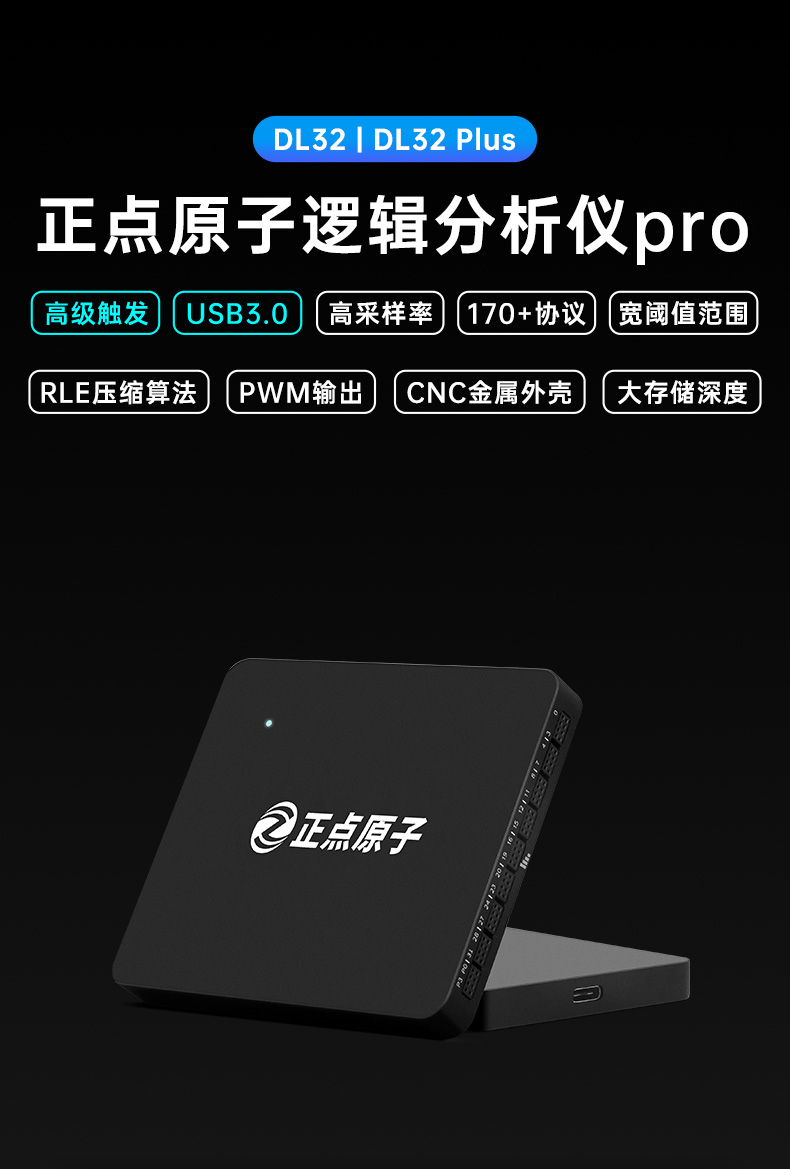

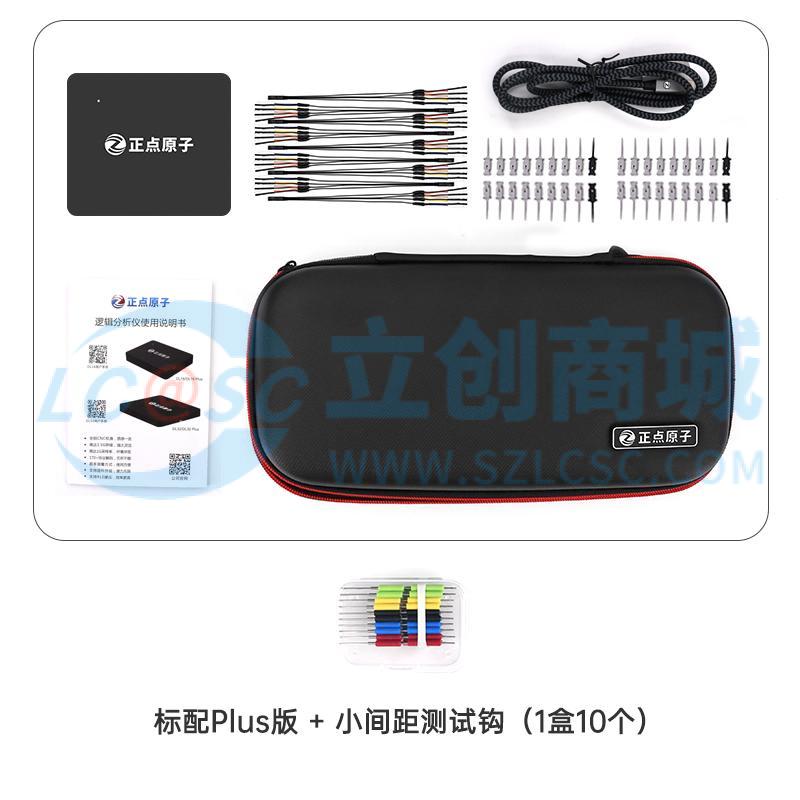

ALIENTEK(正点原子),逻辑分析仪DL32 Plus(标配)+ 小间距测试钩(1盒10个)
- 工业品
价格：￥2155.62价格含税（税率13%）
- 品牌名称
- ALIENTEK(正点原子)
- 商品型号
- DL32 Plus/XJJ
- 商品编号
- C49166805
- 商品毛重
1克(g)
规格型号
广东仓0
购买数量
套
(1套/盒，最小起订量1套，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
采用PG2L50H高性能芯片，具备出色的计算能力和数据处理速度
2

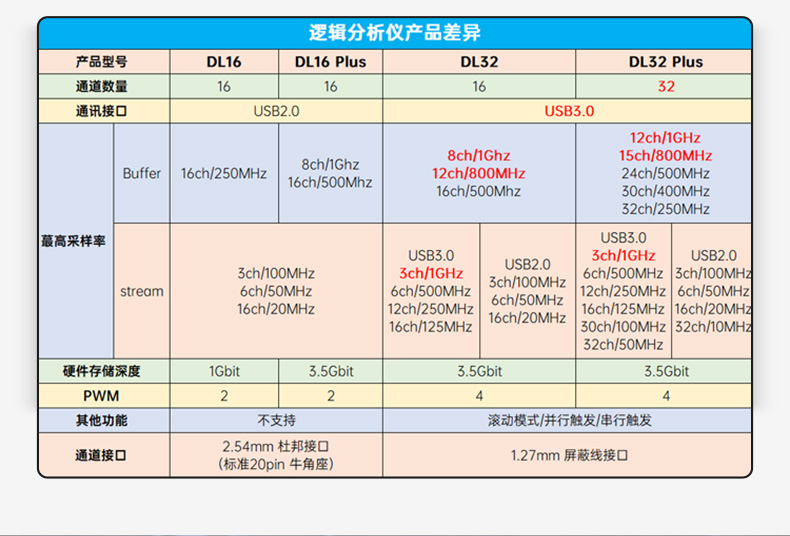

支持32通道（DL32 Plus）或16通道（DL32），满足多路信号同时采集需求
3

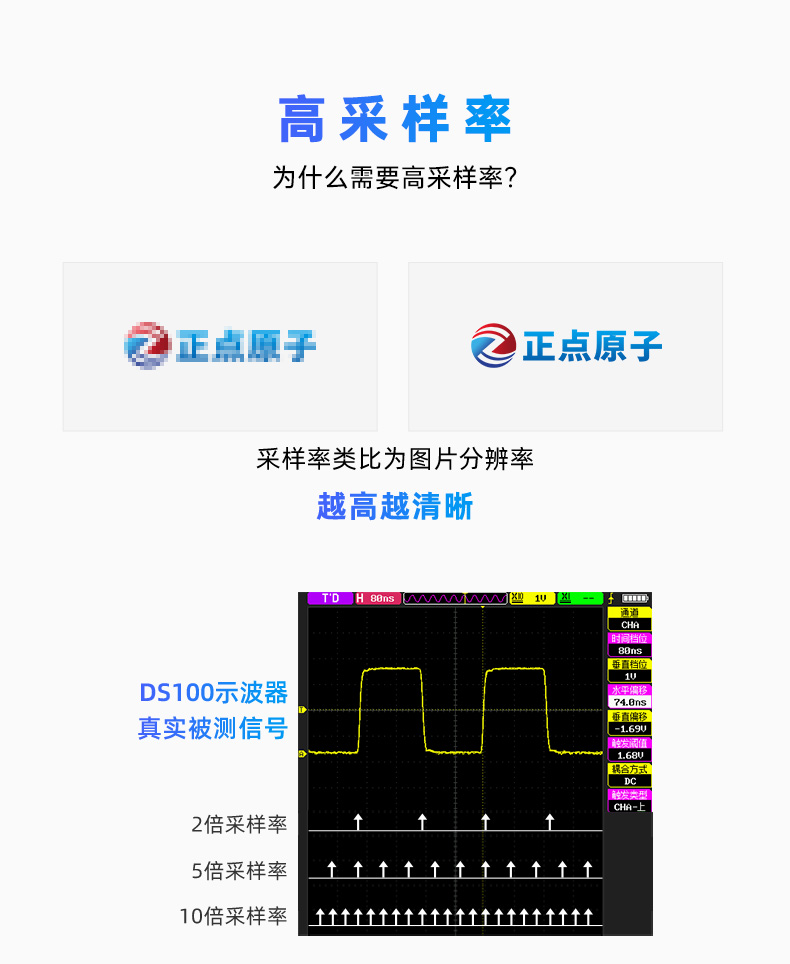

最高采样率达1GHz（12通道），支持15ch/800MHz、32ch/250MHz采样率，确保高速信号精准还原
4
配备3.5Gbit硬件存储深度，结合RLE压缩算法有效提升实际采样深度
5

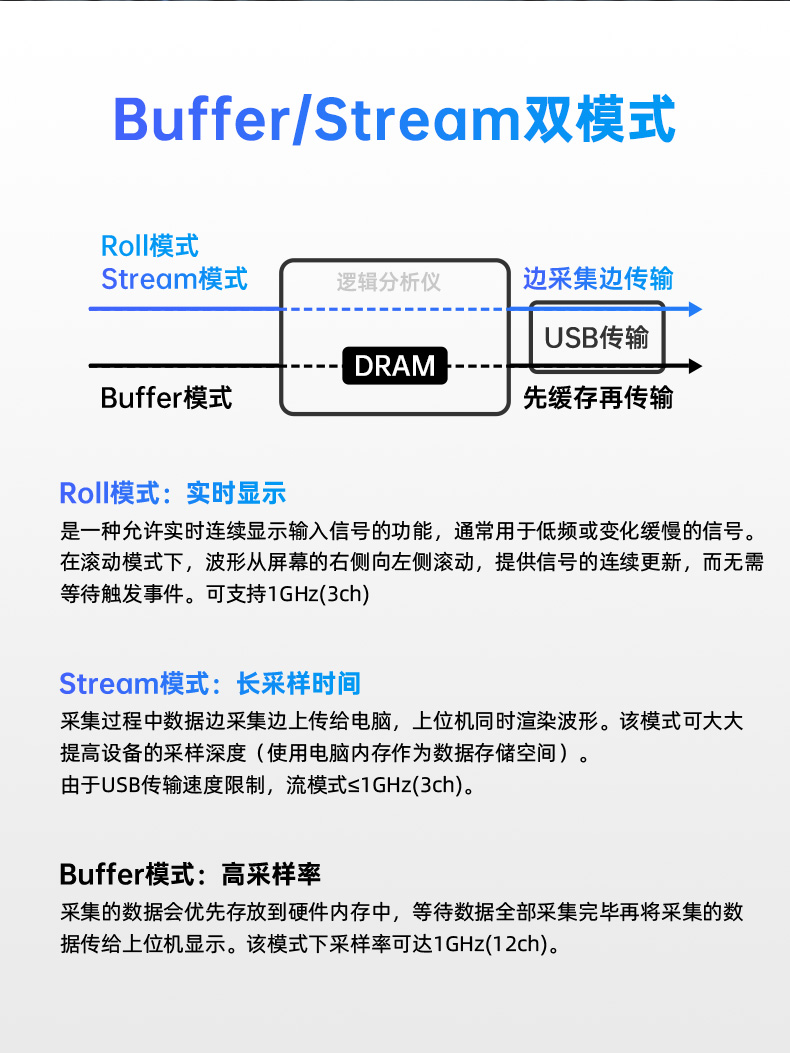

支持Buffer/Stream/Roll三种数据采集模式：
6
Buffer模式实现高采样率采集（最高1GHz）
7
Stream模式支持长时间连续采样，利用电脑内存扩展存储空间
8
Roll模式实时显示波形，适用于低频或缓慢变化信号监控
9

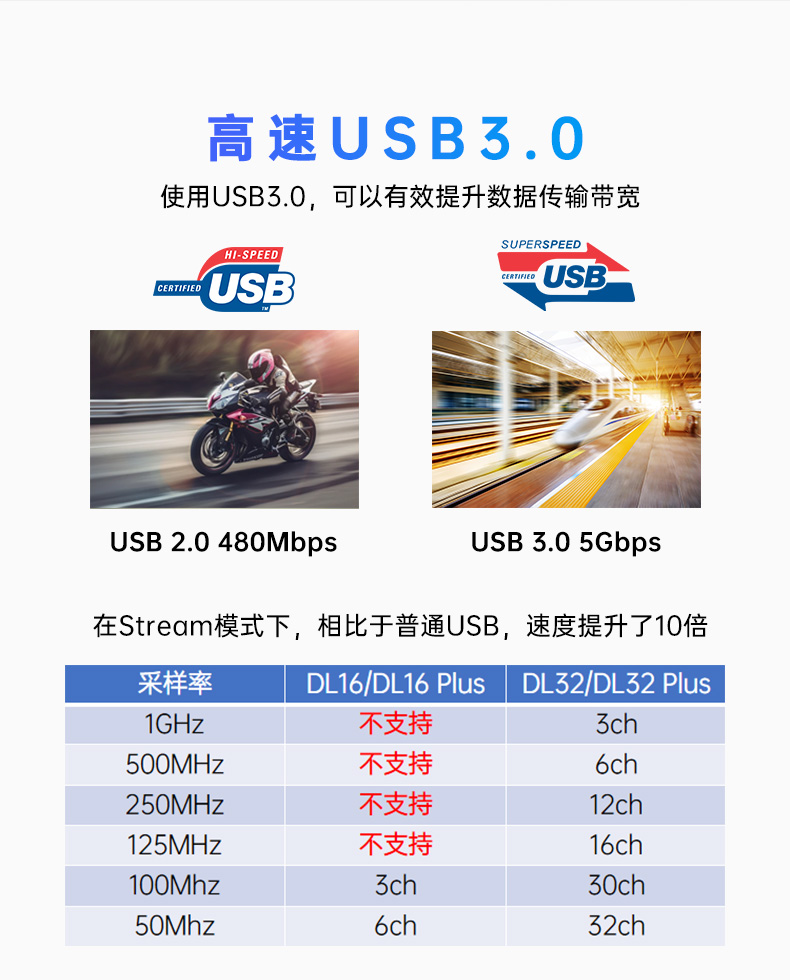

USB3.0接口传输速率高达5Gbps，相较USB2.0提升10倍，显著增强数据吞吐能力
10

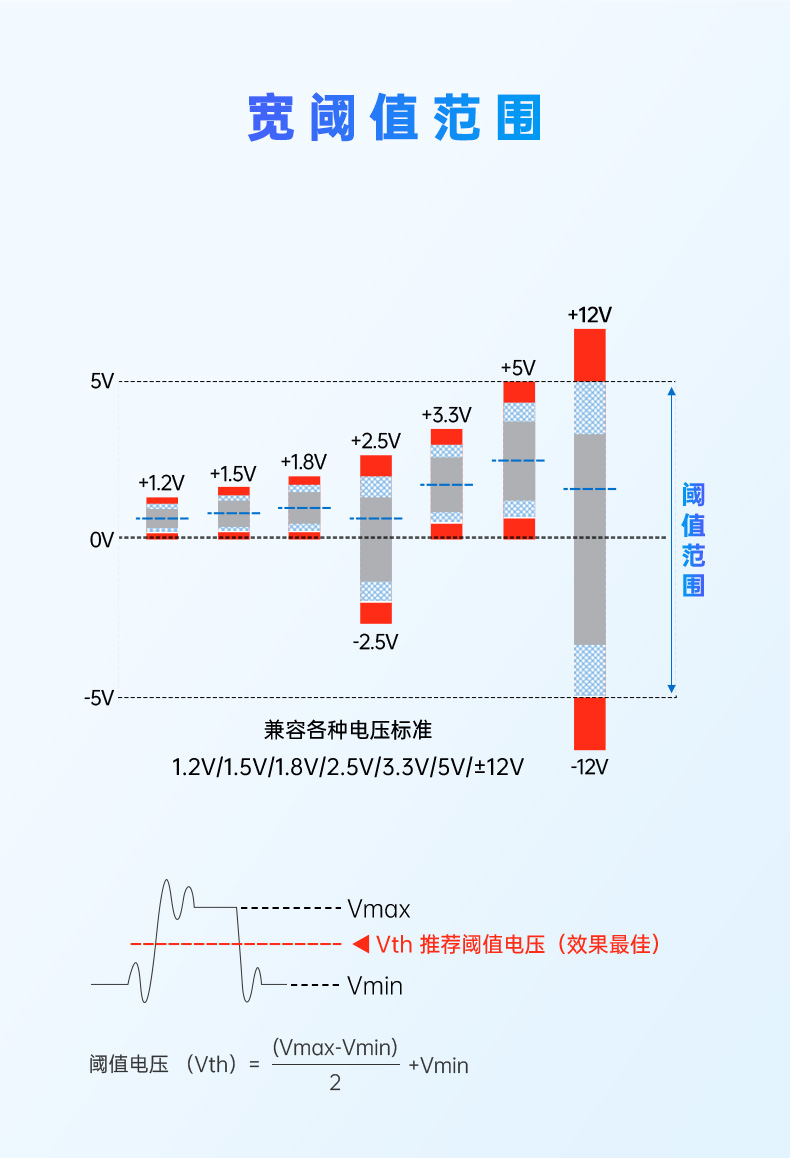

兼容多种电压标准（±40V输入耐压，-5V~+5V阈值范围），支持1.2V/1.5V/1.8V/2.5V/3.3V/5V/±12V等多种逻辑电平
11

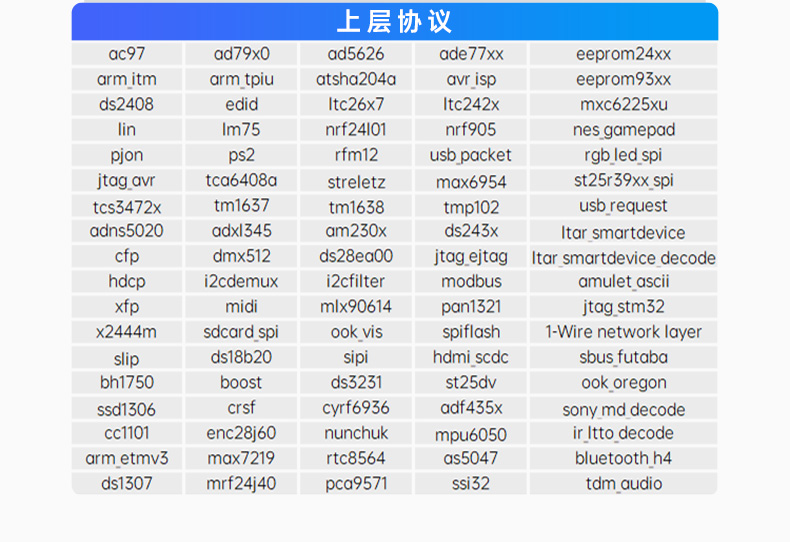

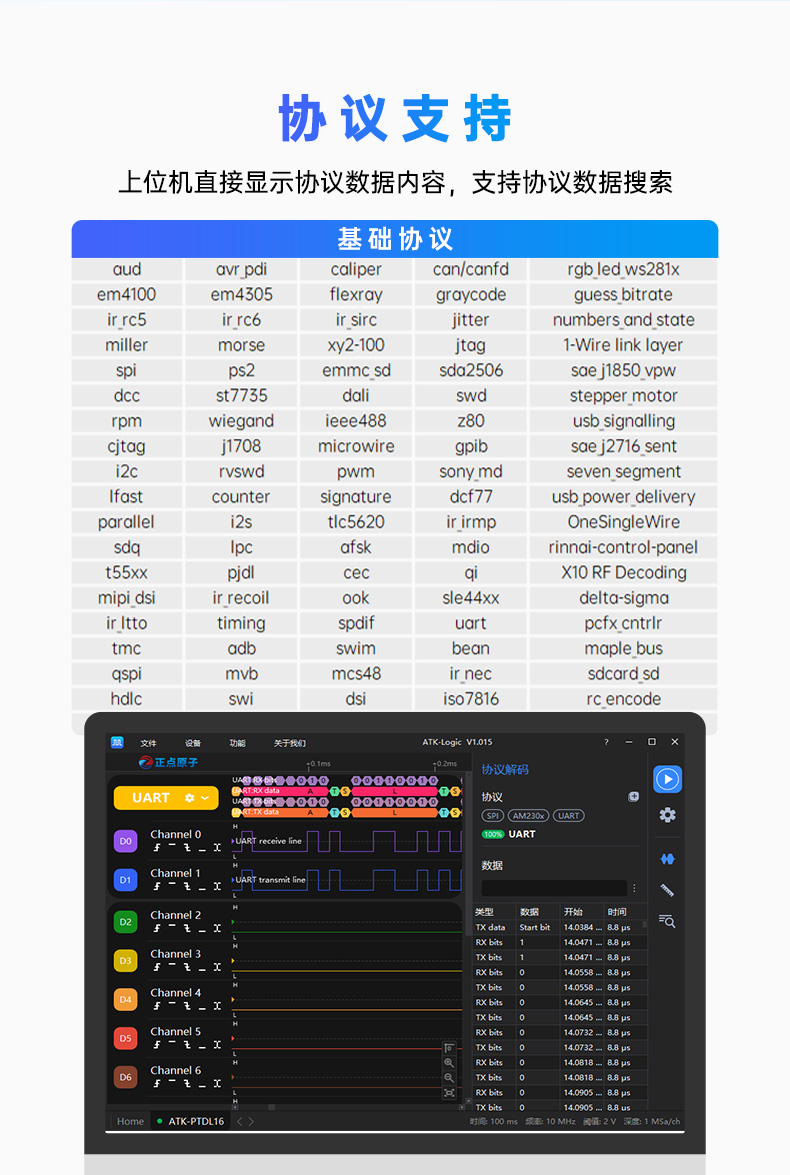

内置170+种协议解码功能，涵盖基础协议（如UART、SPI、I2C、CAN等）和上层协议（如USB、HDMI、Bluetooth等），支持自定义协议开发
12
提供PWM输出功能，支持4路可调频率的PWM信号生成
13

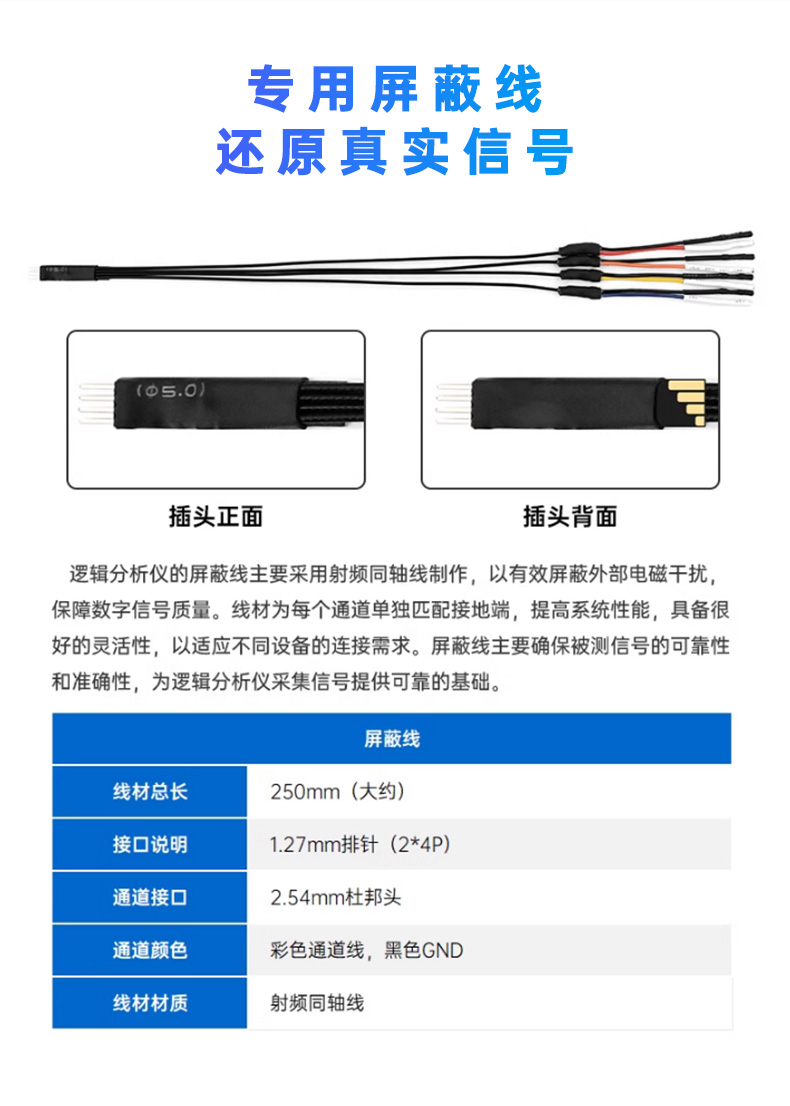

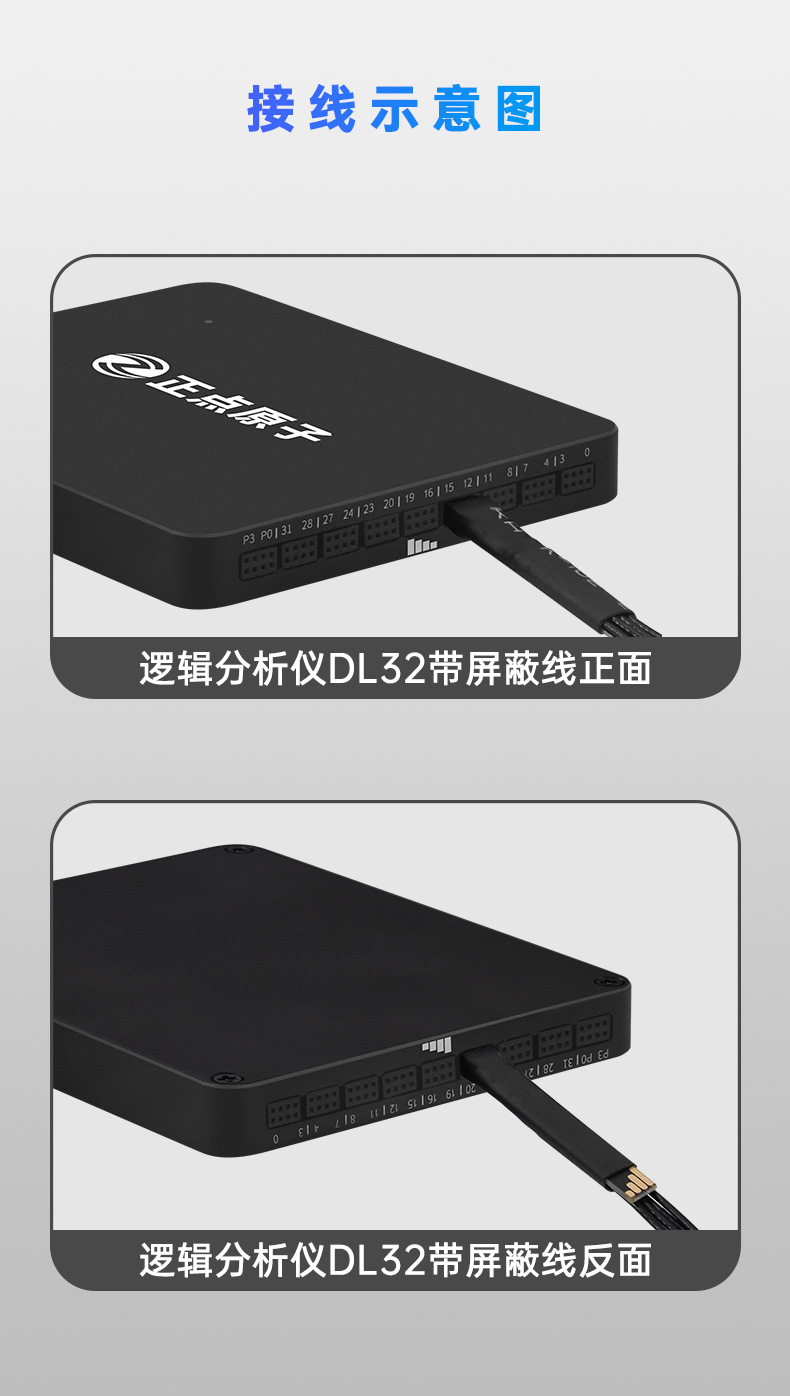

专用屏蔽线采用射频同轴线材质，有效抑制电磁干扰，保障信号完整性
14

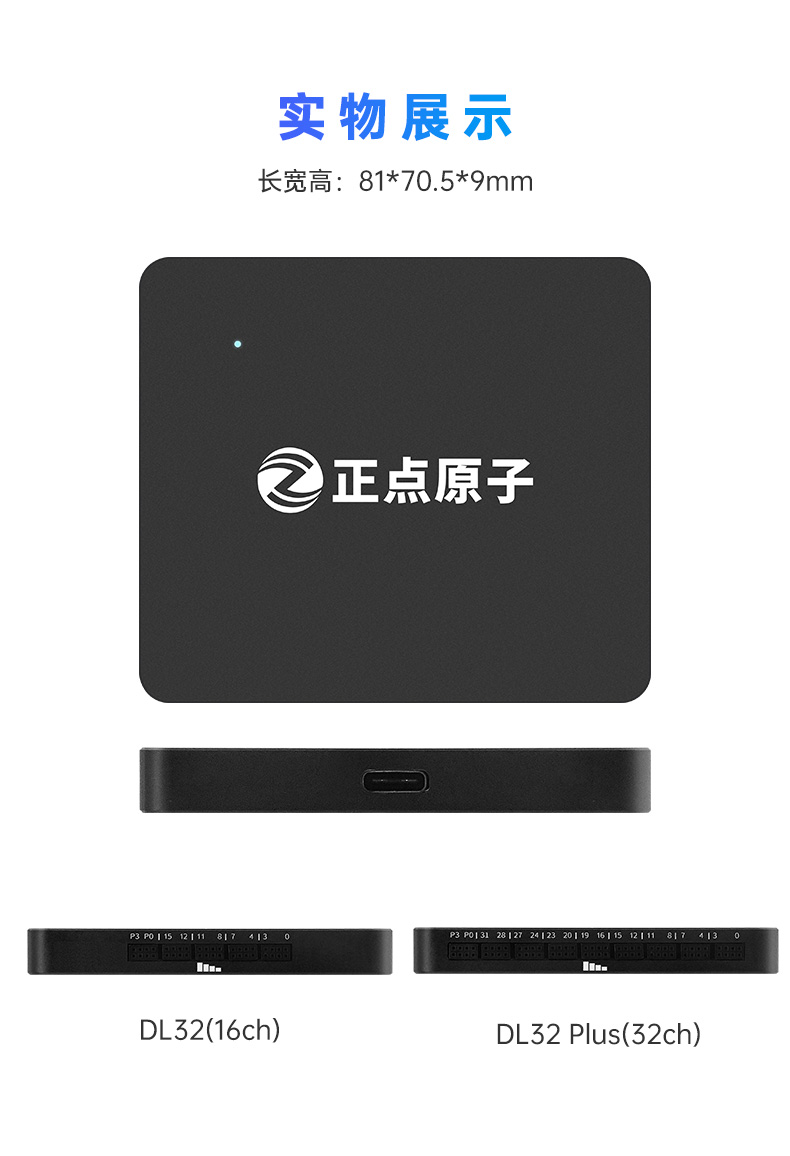

CNC金属外壳设计，提升结构强度与散热性能，增强设备稳定性
15

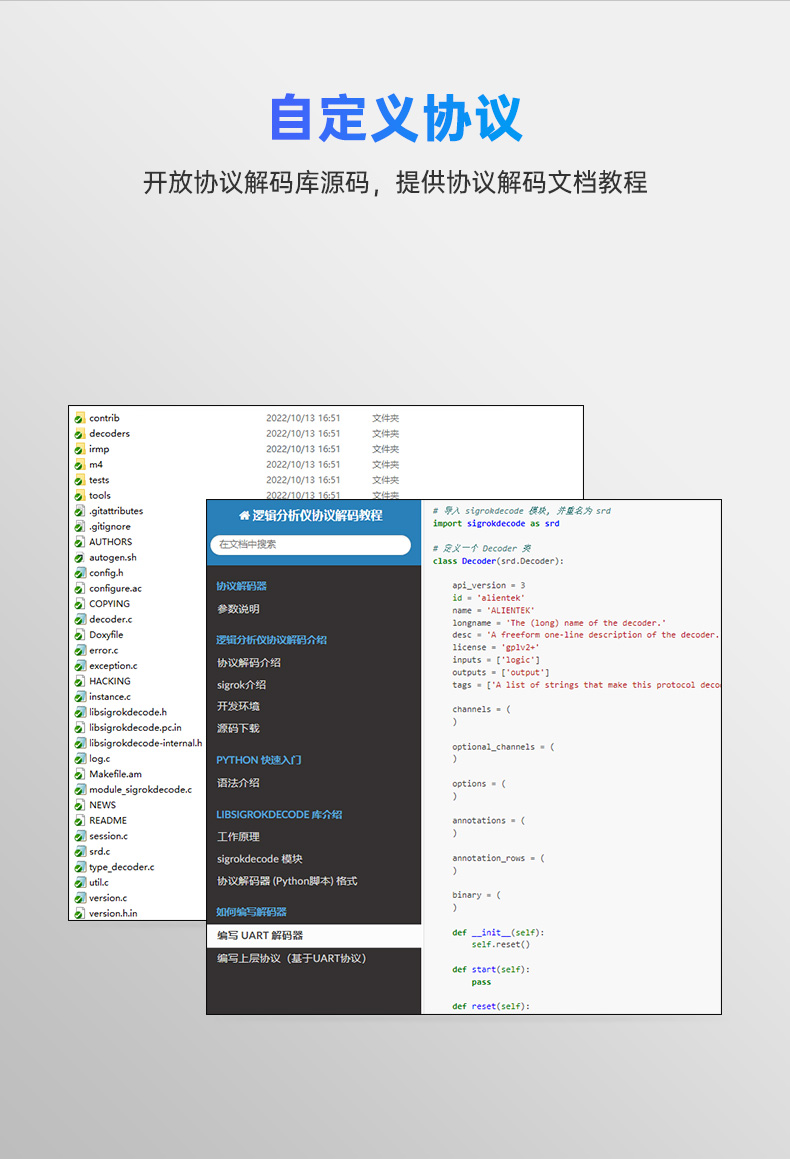

开源协议解码库支持用户自定义协议解析，开放源码便于二次开发
16

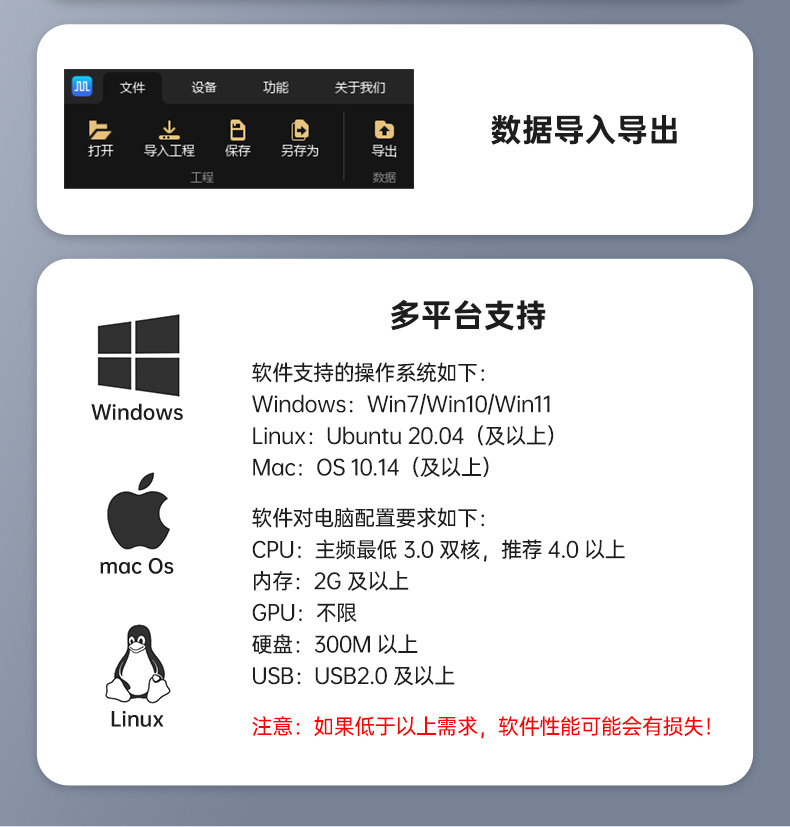

软件支持Windows、macOS、Linux三大操作系统，兼容性强
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
电子工程师进行数字电路调试与故障排查
2
嵌入式系统开发中对通信协议（如UART、SPI、I2C、CAN等）进行分析与验证
3
单片机、FPGA、ARM等处理器开发过程中的信号时序分析
4
工业自动化控制系统中对多路数字信号的同步监测
5
消费类电子产品（如智能穿戴设备、物联网终端）的协议逆向工程
6
教学实验环境中的数字信号学习与实践
7
通信设备研发过程中对复杂协议（如USB、HDMI、蓝牙）的数据抓取与解析
8
自动化测试系统中作为信号采集模块集成使用
9
科研项目中对高速数字信号行为的研究与记录
注意事项 PRECAUTIONS
1
使用前请确认电脑操作系统版本符合要求（Windows 7/10/11、Ubuntu 20.04及以上、macOS 10.14及以上）
2
推荐电脑配置：CPU主频≥3.0GHz双核（建议4.0GHz以上），内存≥2GB，硬盘空间≥300MB，USB接口为USB2.0及以上
3
若电脑配置低于推荐标准，可能导致软件运行卡顿或数据传输延迟
4
连接设备时请使用标配USB3.0 Type-C线缆，确保数据传输稳定
5
屏蔽线需正确连接，每个通道独立接地，避免信号串扰
6
测试高压信号时，请确保输入电压不超过±40V，防止损坏设备
7
避免在强电磁干扰环境中使用，必要时采取额外屏蔽措施
8
存储深度受电脑内存限制，在Stream模式下长时间采集可能占用大量系统资源
9
自定义协议开发需具备一定的编程基础，建议参考提供的协议解码教程文档
10
设备工作温度范围为0~70℃，请勿在极端环境下长期使用
11

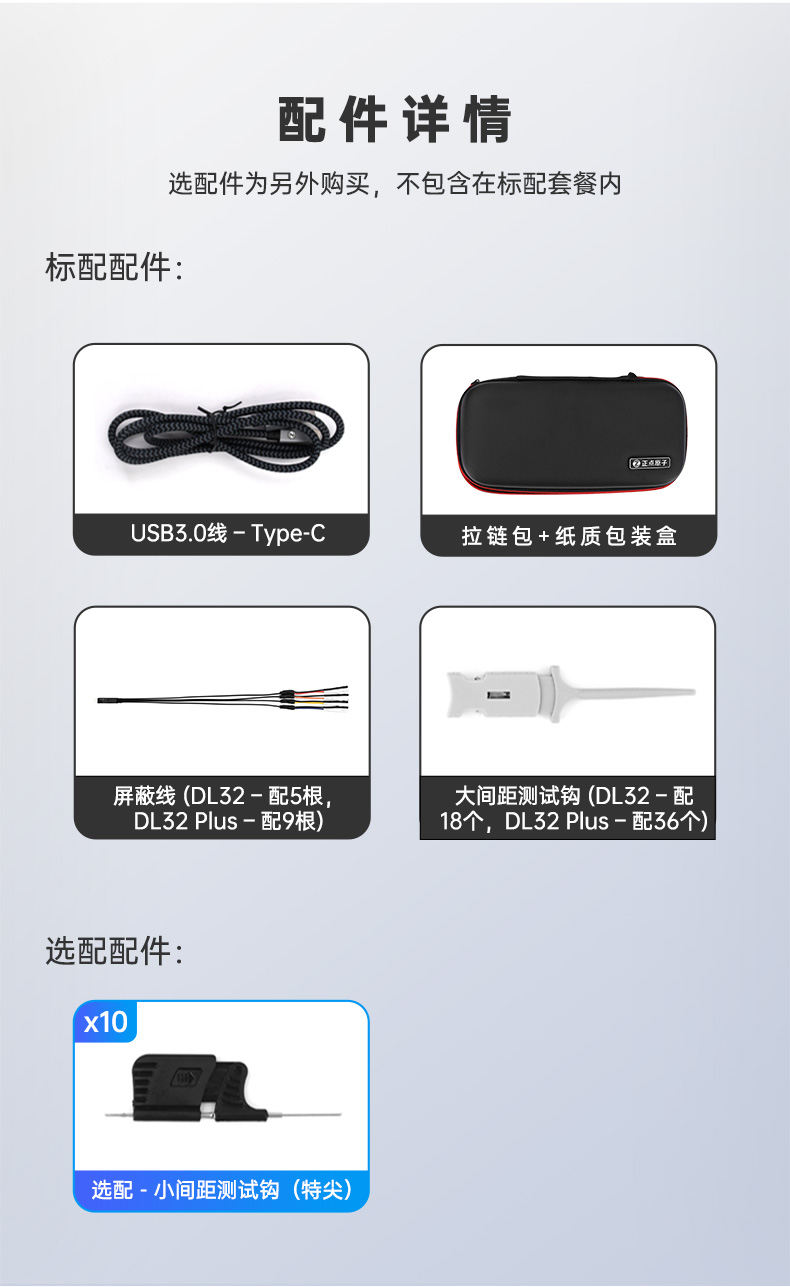

如需测量小间距引脚，建议选配特尖小间距测试钩以提高接触精度
