ALIENTEK(正点原子),逻辑分析仪DL32(标配)+ 小间距测试钩(1盒10个)
- 工业品
价格：￥1365.3价格含税（税率13%）
- 品牌名称
- ALIENTEK(正点原子)
- 商品型号
- DL32/XJJ
- 商品编号
- C49166803
- 商品毛重
1克(g)
规格型号
广东仓0
购买数量
套
(1套/盒，最小起订量1套，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情

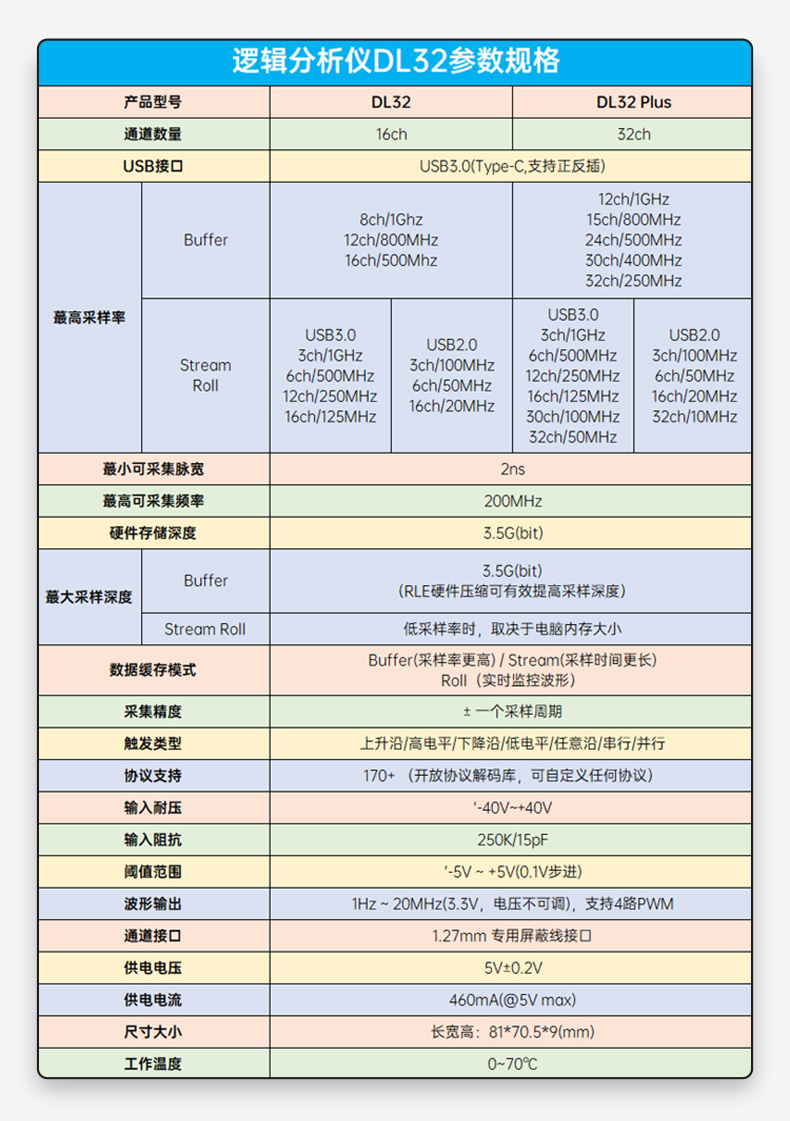

产品特点 FEATURES
1
采用PG2L50H高性能芯片，具备出色的计算能力和数据处理速度，确保高精度信号采集与实时分析
2

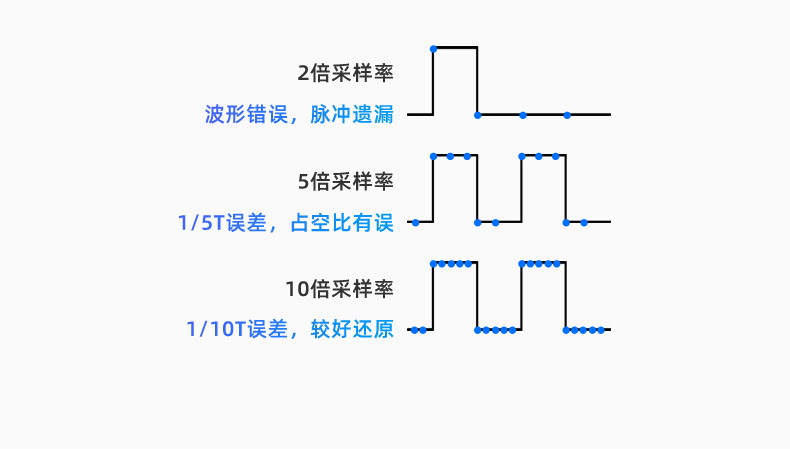

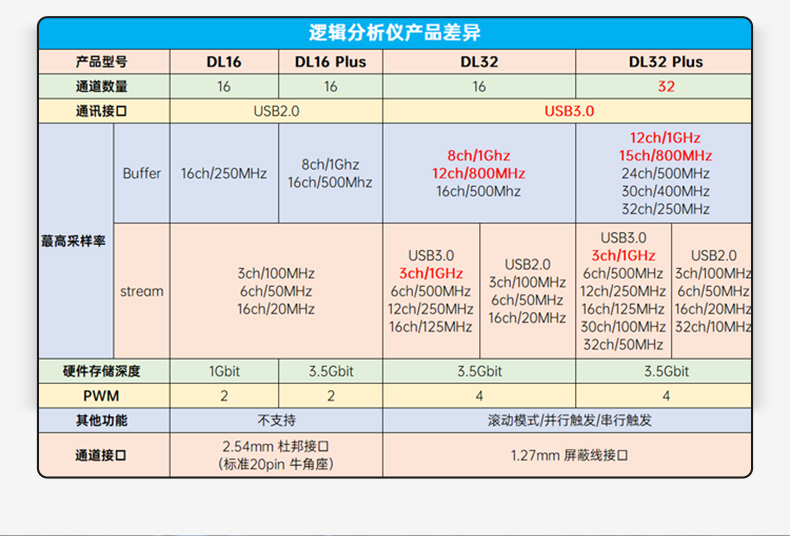

支持最高1GHz采样率（12通道），满足高速数字信号测试需求，尤其适用于高速接口如USB、HDMI等场景
3
配备3.5Gbit硬件存储深度，结合RLE压缩算法，有效提升实际采样深度，支持长时间连续采样
4

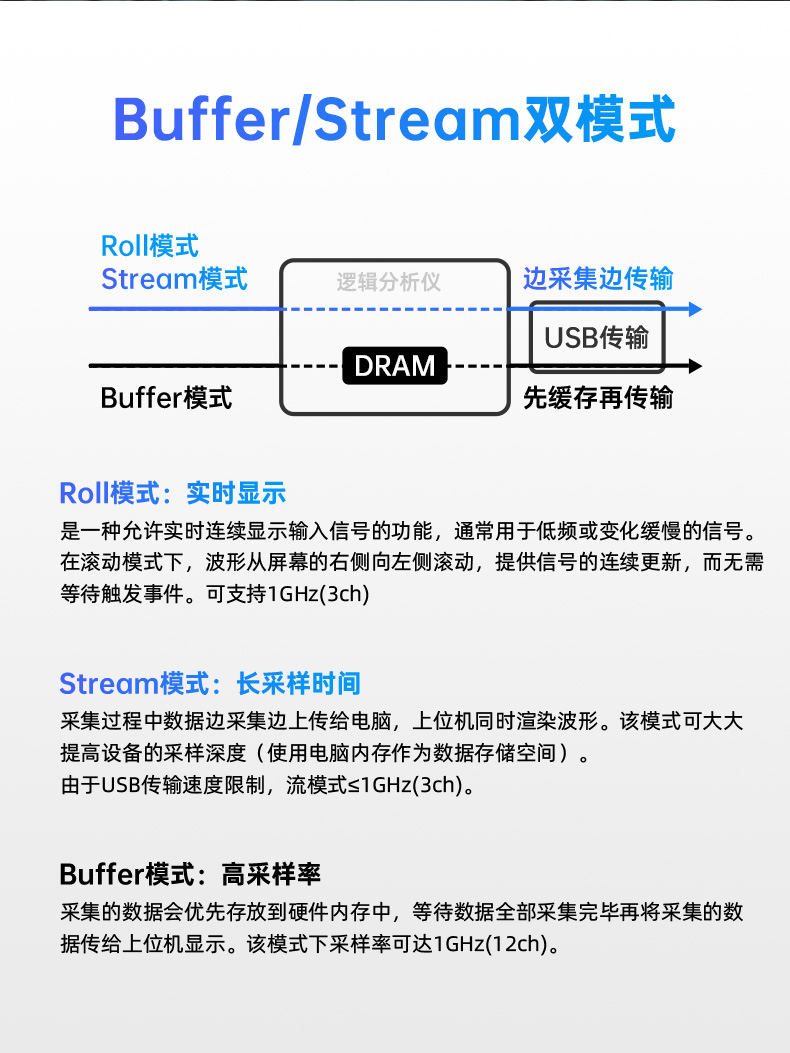

提供Buffer/Stream/Roll三种工作模式：Buffer模式实现高采样率捕获，Stream模式支持长时采样并利用电脑内存扩展存储，Roll模式实现实时波形滚动显示
5

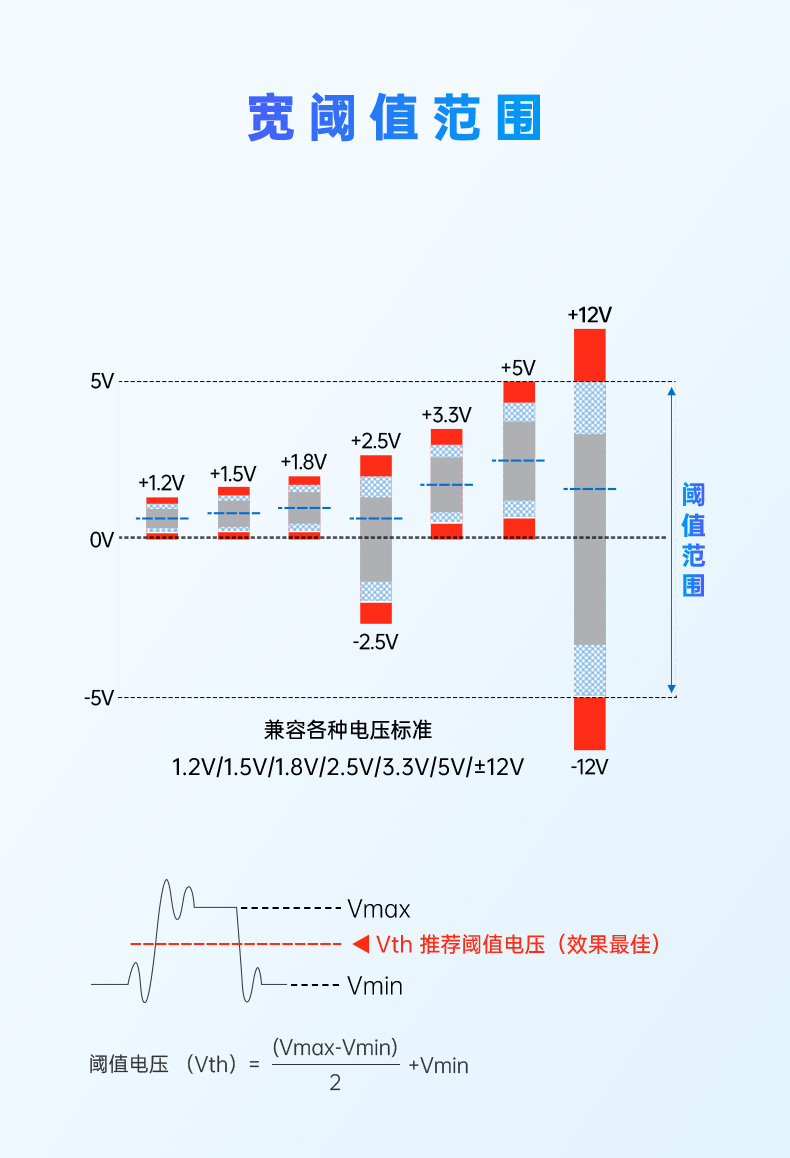

兼容多种电压标准（1.2V/1.5V/1.8V/2.5V/3.3V/5V/±12V），宽阈值范围适应不同电平系统，内置自动阈值推荐功能
6

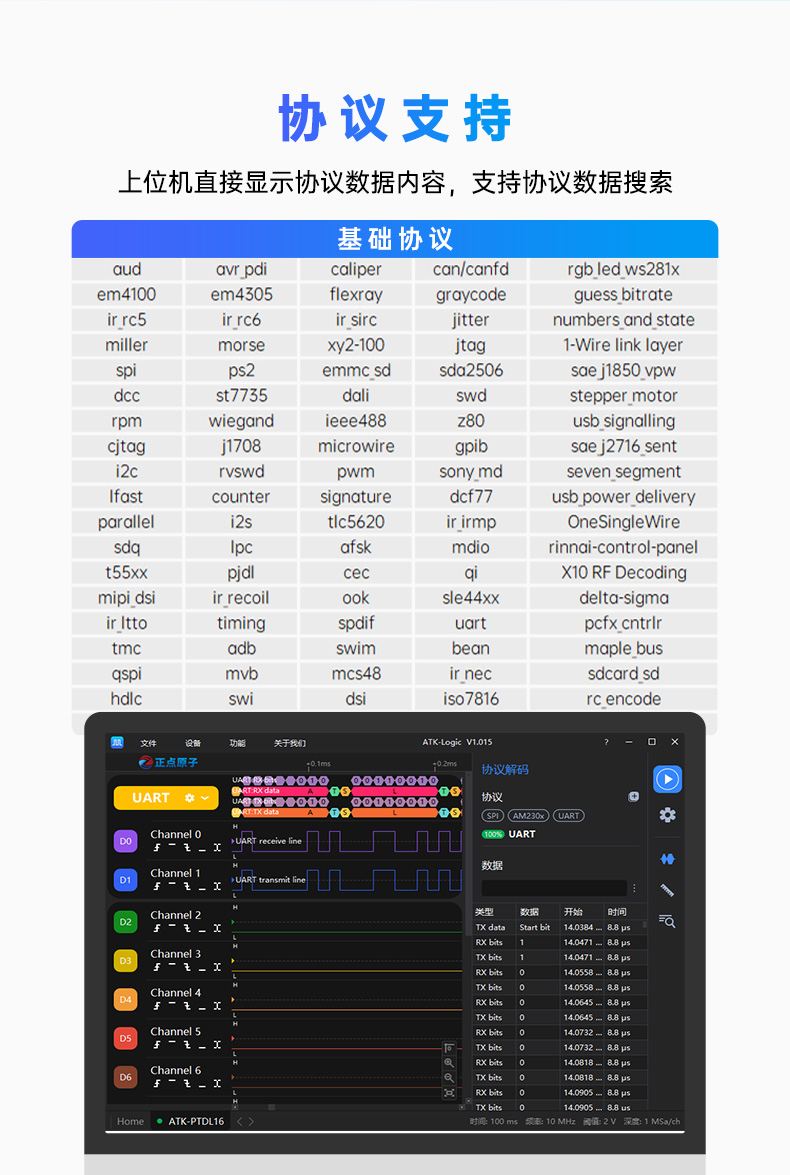

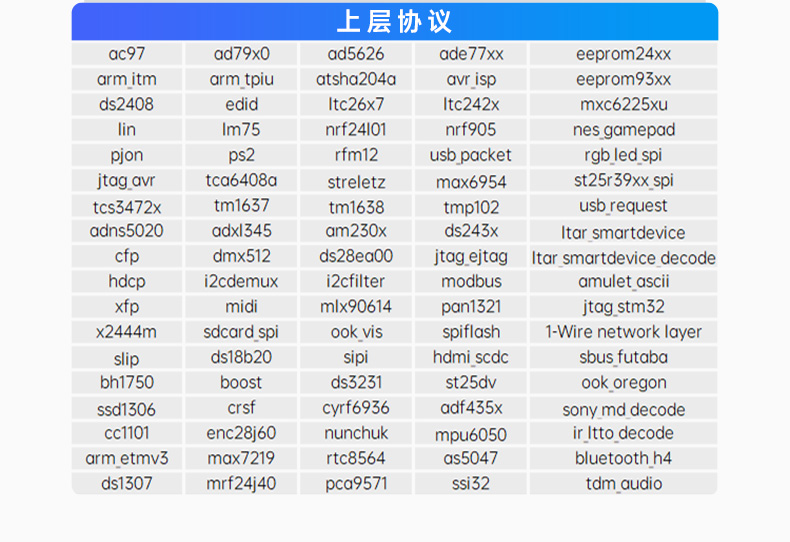

支持170+种协议解码，涵盖基础协议（UART、SPI、I2C、CAN等）及上层协议（USB、HDMI、SD卡、蓝牙等），可直接在软件中查看协议内容并进行搜索
7

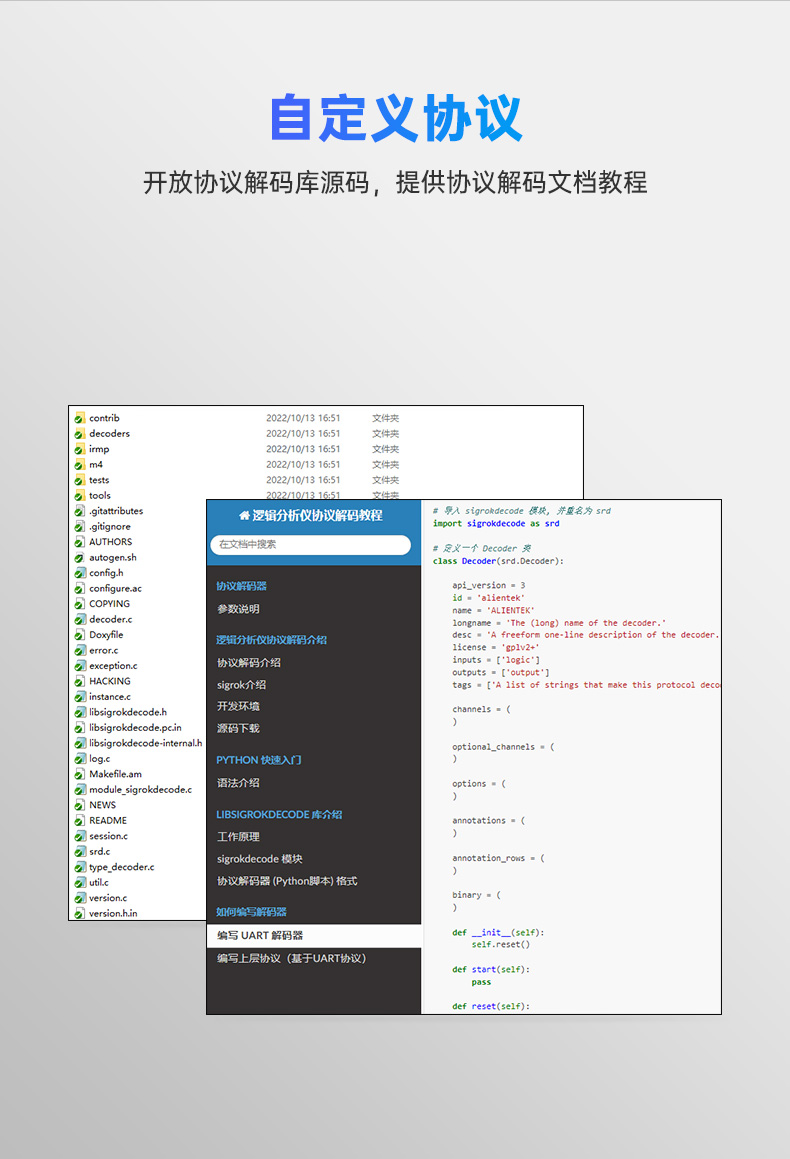

开源协议解码库，提供Python开发教程和源码，用户可自定义协议解析器，灵活应对特殊应用需求
8

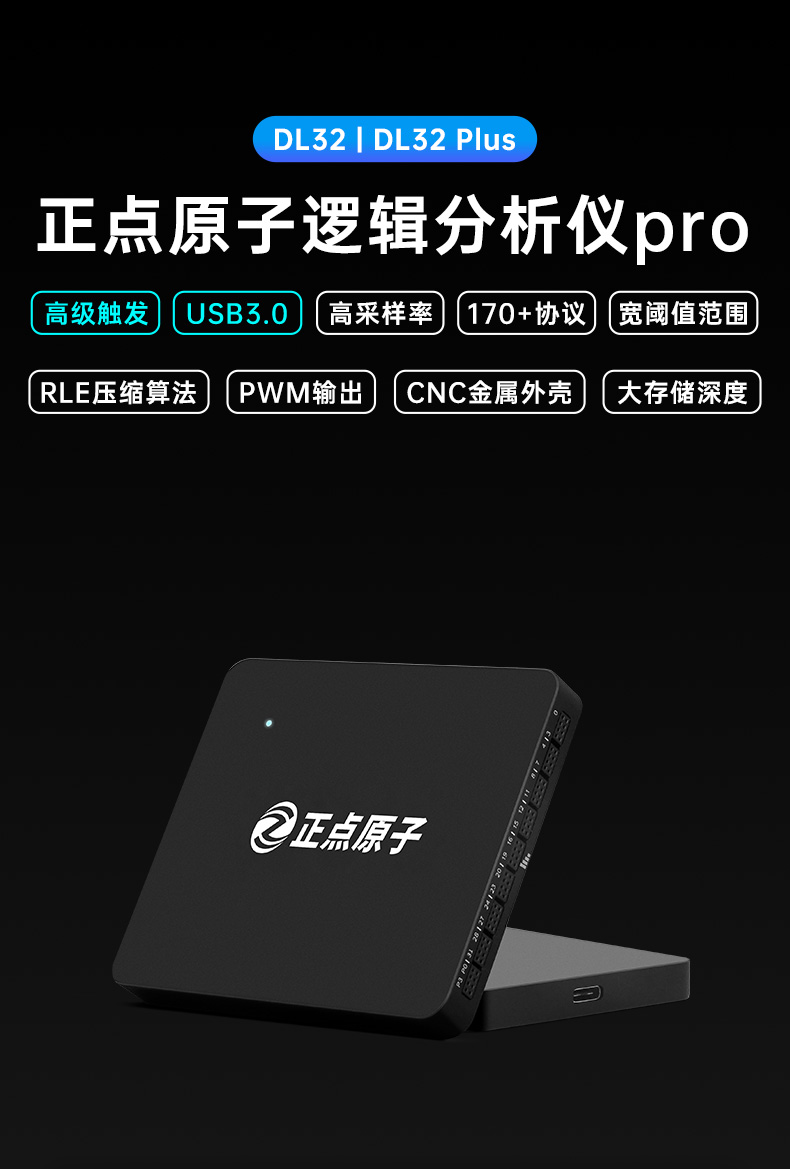

采用CNC金属外壳设计，增强抗电磁干扰能力，保障设备稳定运行
9

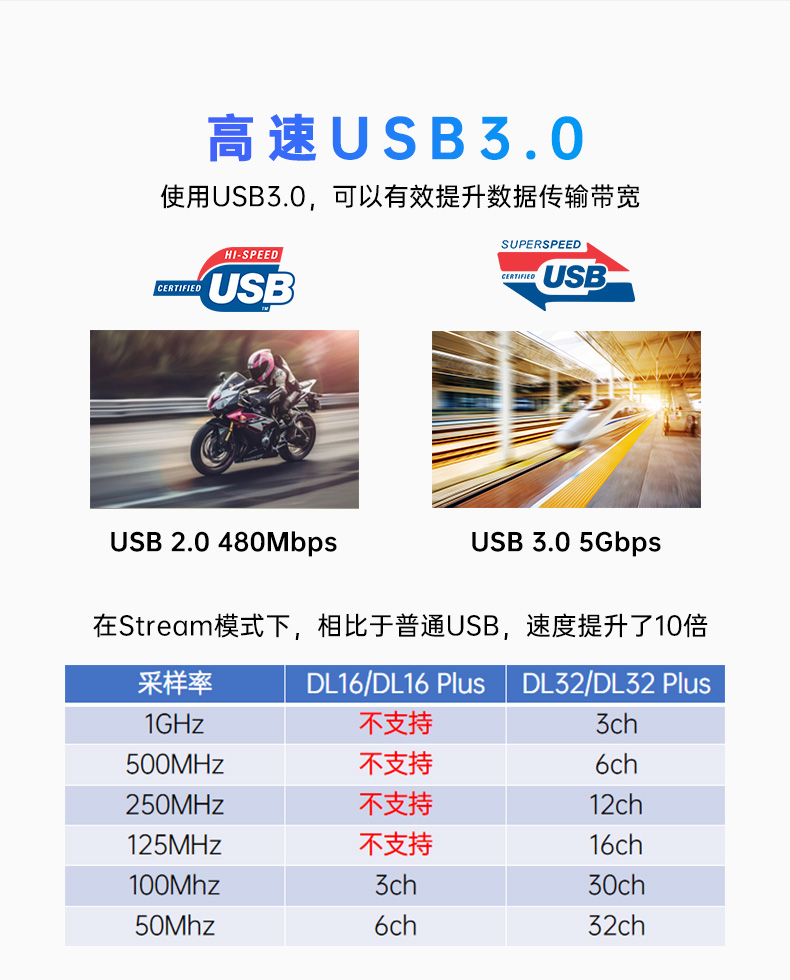

USB3.0 Type-C接口，正反插设计，传输速率高达5Gbps，相较USB2.0提升10倍，显著缩短数据传输时间
10
内置PWM输出功能，支持4路PWM信号生成，可用于信号仿真或测试激励
11

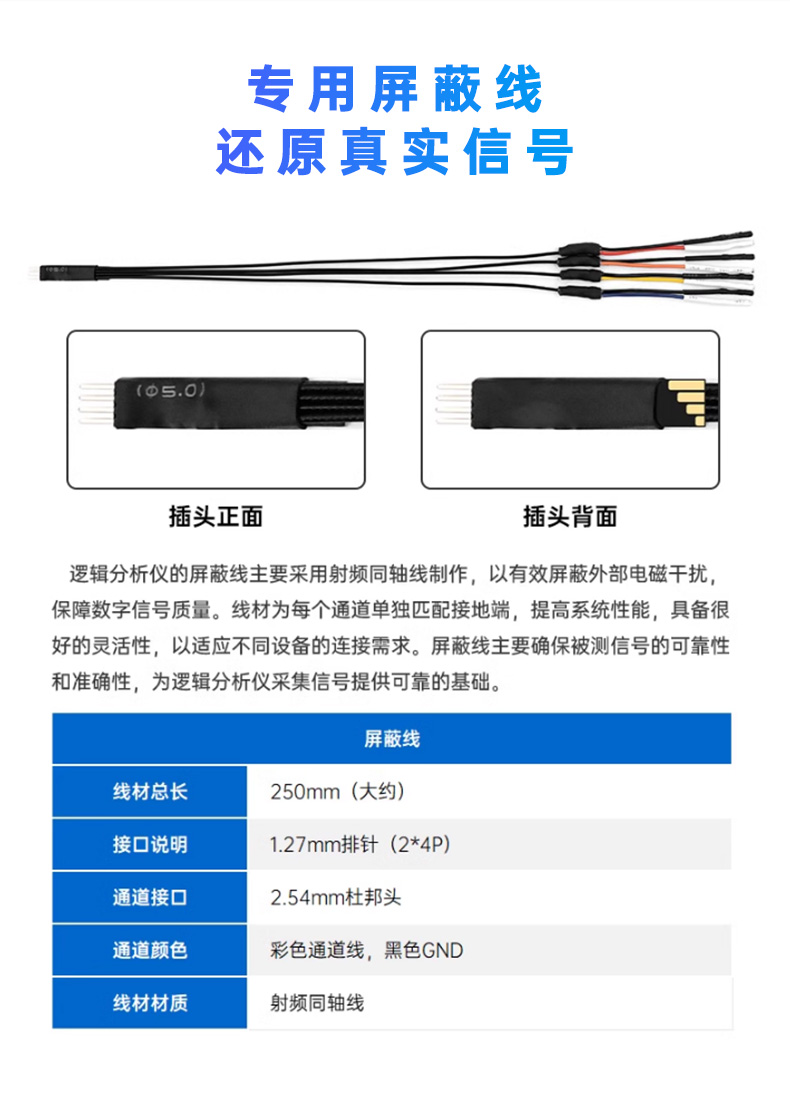

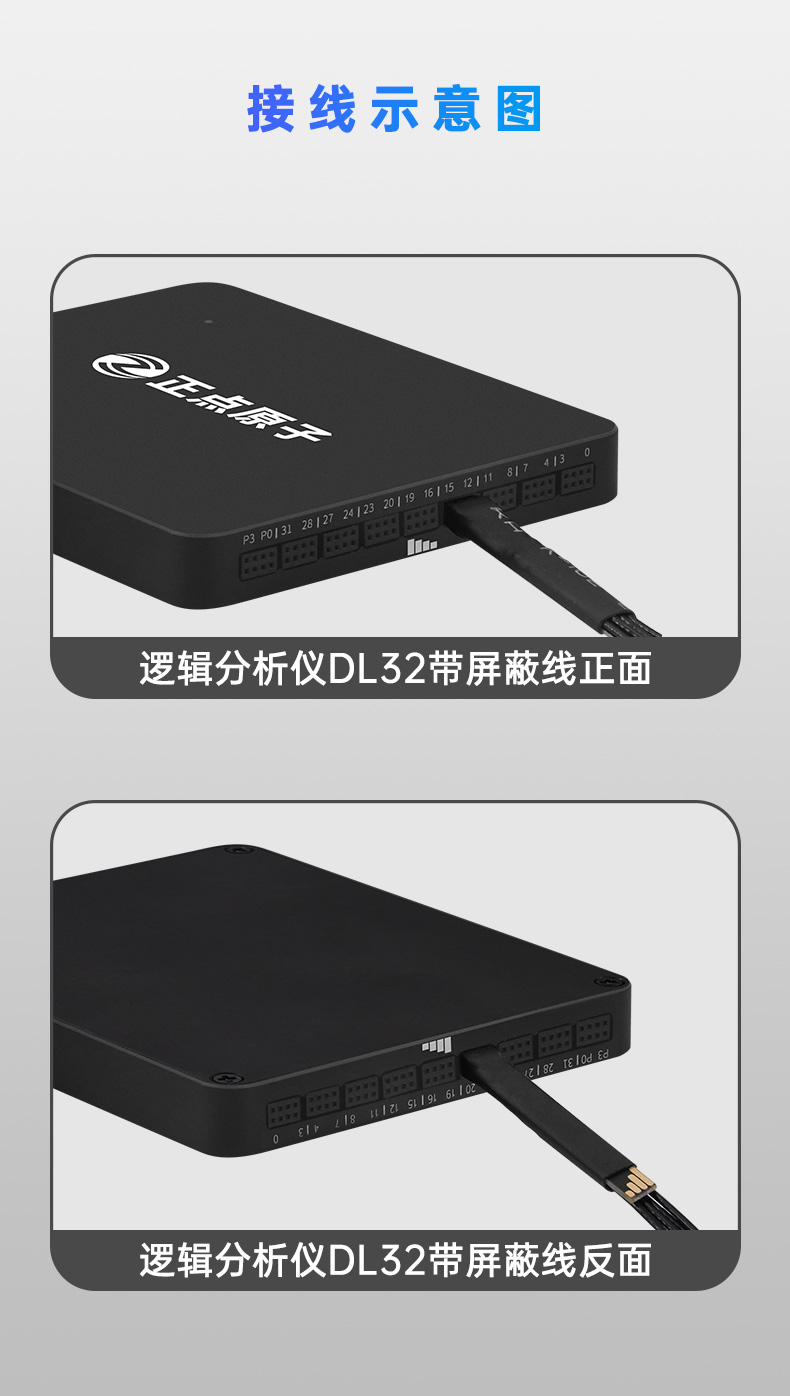

专用屏蔽线采用射频同轴线材，每个通道独立接地，有效抑制外部电磁干扰，保证信号采集的准确性与可靠性
12

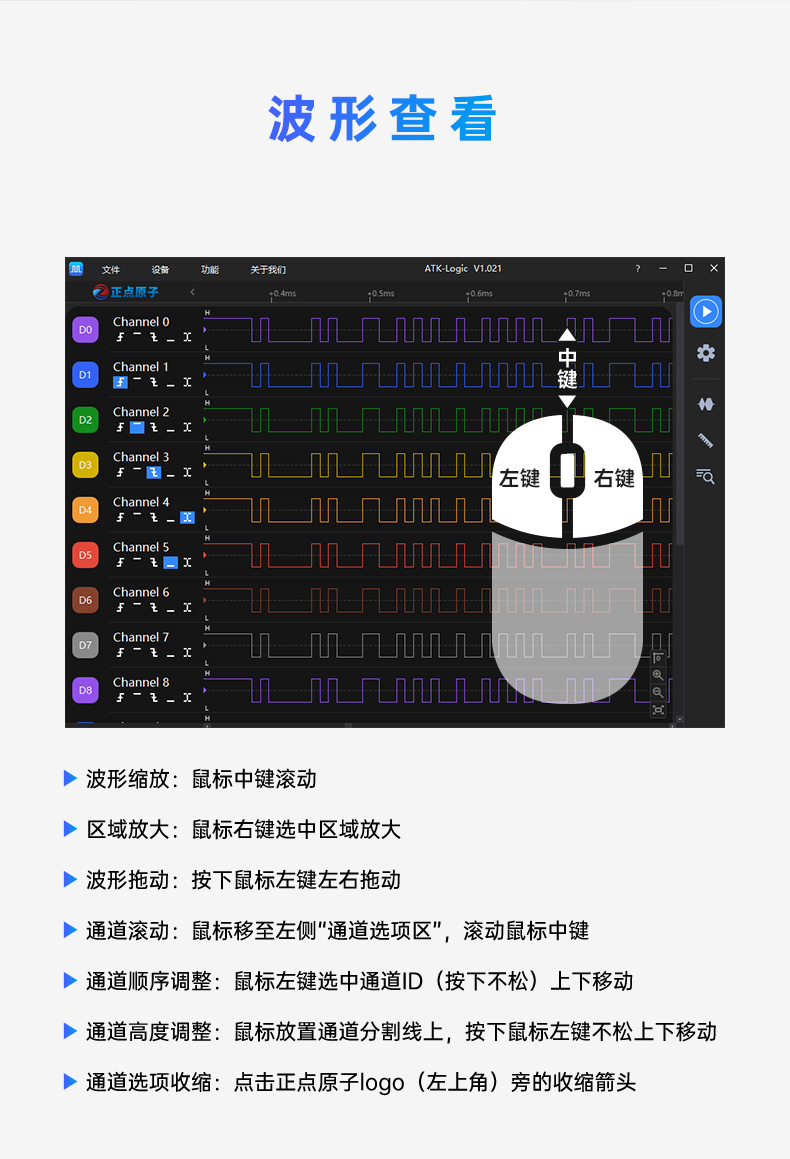

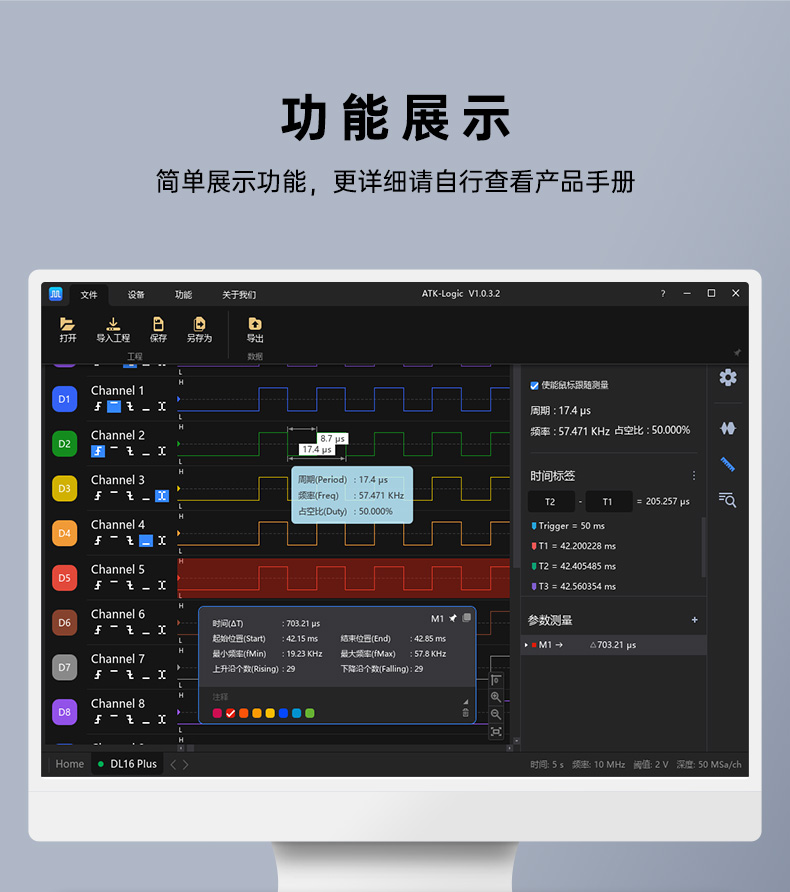

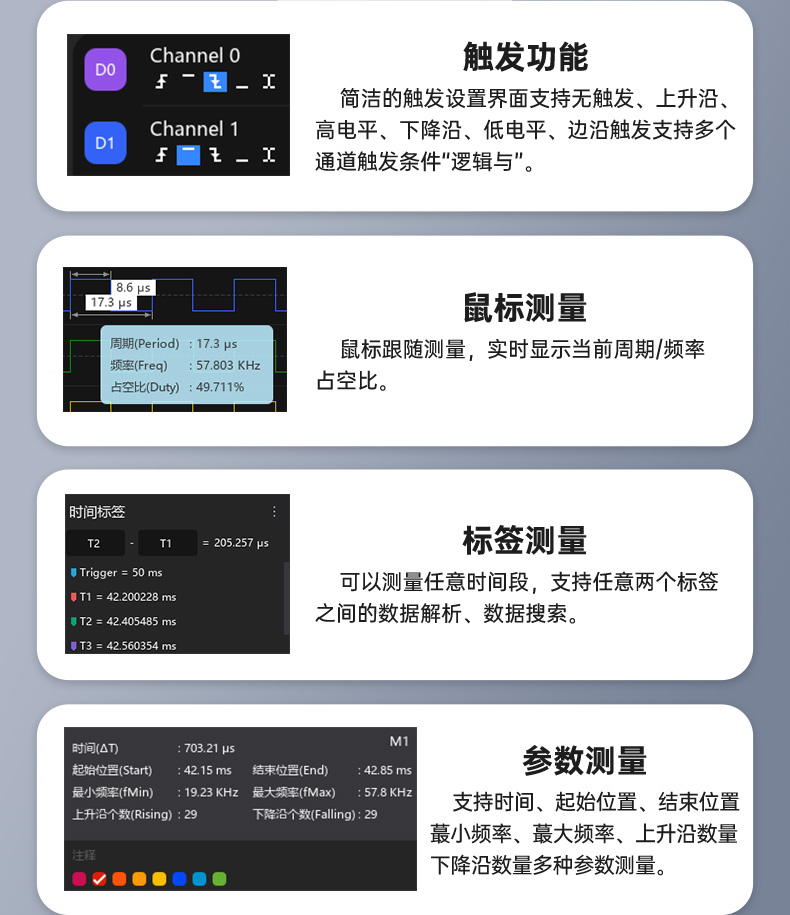

搭载专业逻辑分析仪软件ATK-Logic，支持多平台（Windows/macOS/Linux），界面友好，功能全面，包括波形缩放、区域放大、参数测量、标签测量等实用工具
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
电子工程师在嵌入式系统开发中用于调试串行通信协议（如UART、SPI、I2C、CAN等）
2
嵌入式系统开发过程中对微控制器、FPGA、DSP等芯片的数字信号进行时序分析
3
高速数字电路测试，例如USB、HDMI、MIPI、SD卡等接口的信号完整性验证
4
工业控制领域中对PLC、传感器网络等系统的数字信号进行监测与故障诊断
5
教学科研用途，作为高校电子工程、自动化等相关专业的实验教学工具
6
自主开发者或创客项目中用于调试自制电路板的数字信号交互情况
7
协议逆向分析与定制化协议开发，得益于开源解码库支持，适合需要特定协议解析的应用
8
用于电源管理、电机驱动、无线通信模块等复杂系统中的数字信号行为分析
注意事项 PRECAUTIONS
1
请确保连接电脑的USB端口为USB3.0及以上标准，以充分发挥设备性能；若使用USB2.0端口，采样率将受限于较低带宽
2
设备工作温度范围为0~70℃，避免在高温或潮湿环境中长期使用，防止影响内部元器件寿命
3

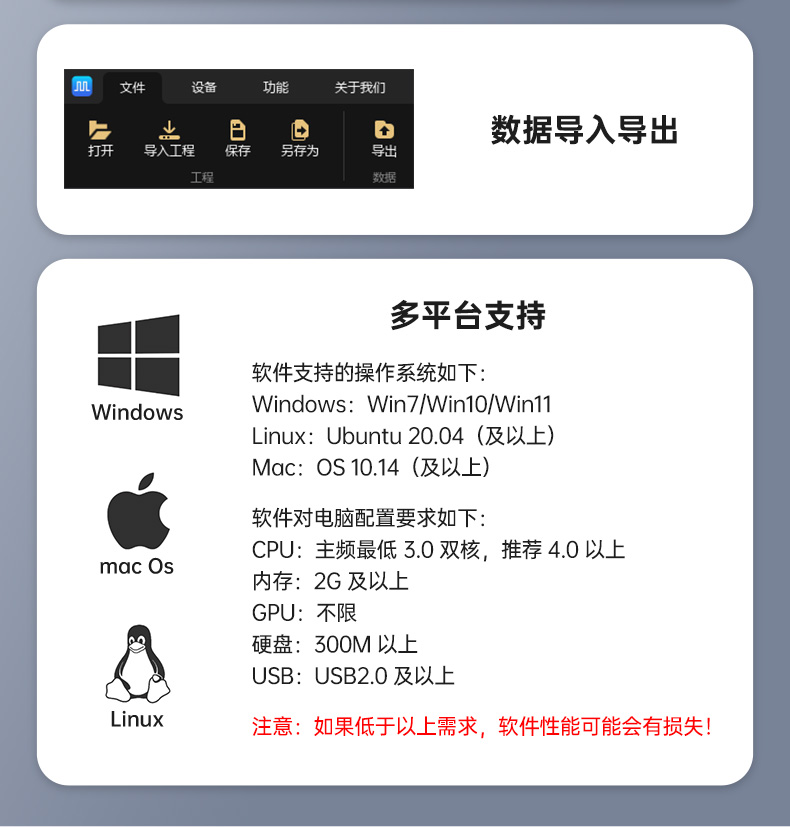

使用前请安装配套驱动程序及ATK-Logic软件，建议在Windows 7/10/11、macOS 10.14以上或Ubuntu 20.04以上系统中运行
4
推荐电脑配置：CPU主频不低于3.0GHz双核（建议4.0GHz以上）、内存≥2GB、硬盘空间≥300MB、USB接口支持USB2.0及以上
5
测试时应正确设置阈值电压，推荐使用(Vmax-Vmin)/2 + Vmin公式计算最佳阈值，以获得最准确的信号识别效果
6
屏蔽线需保持良好接触，避免过度弯折或拉扯，防止信号衰减或断路
7
若需测量负电压信号，请确认输入耐压范围（-40V ~ +40V），避免超出极限导致损坏
8

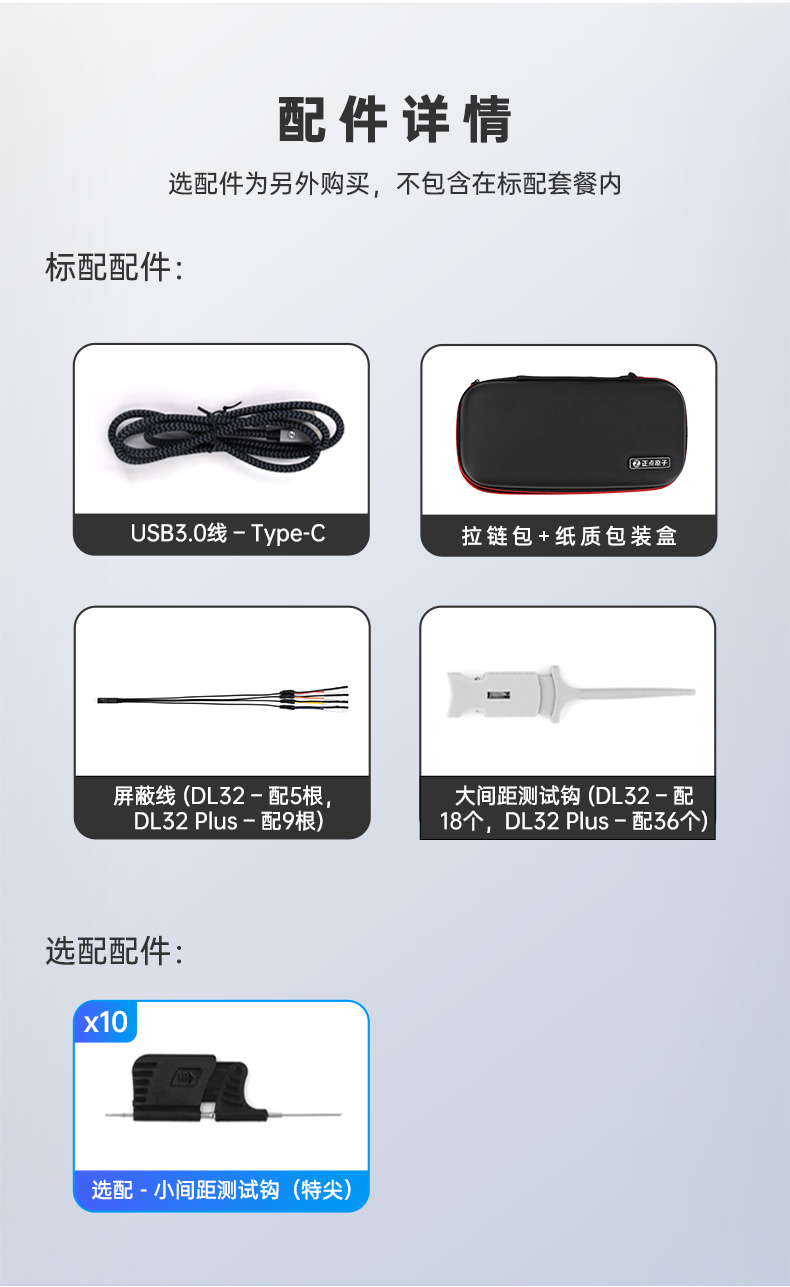

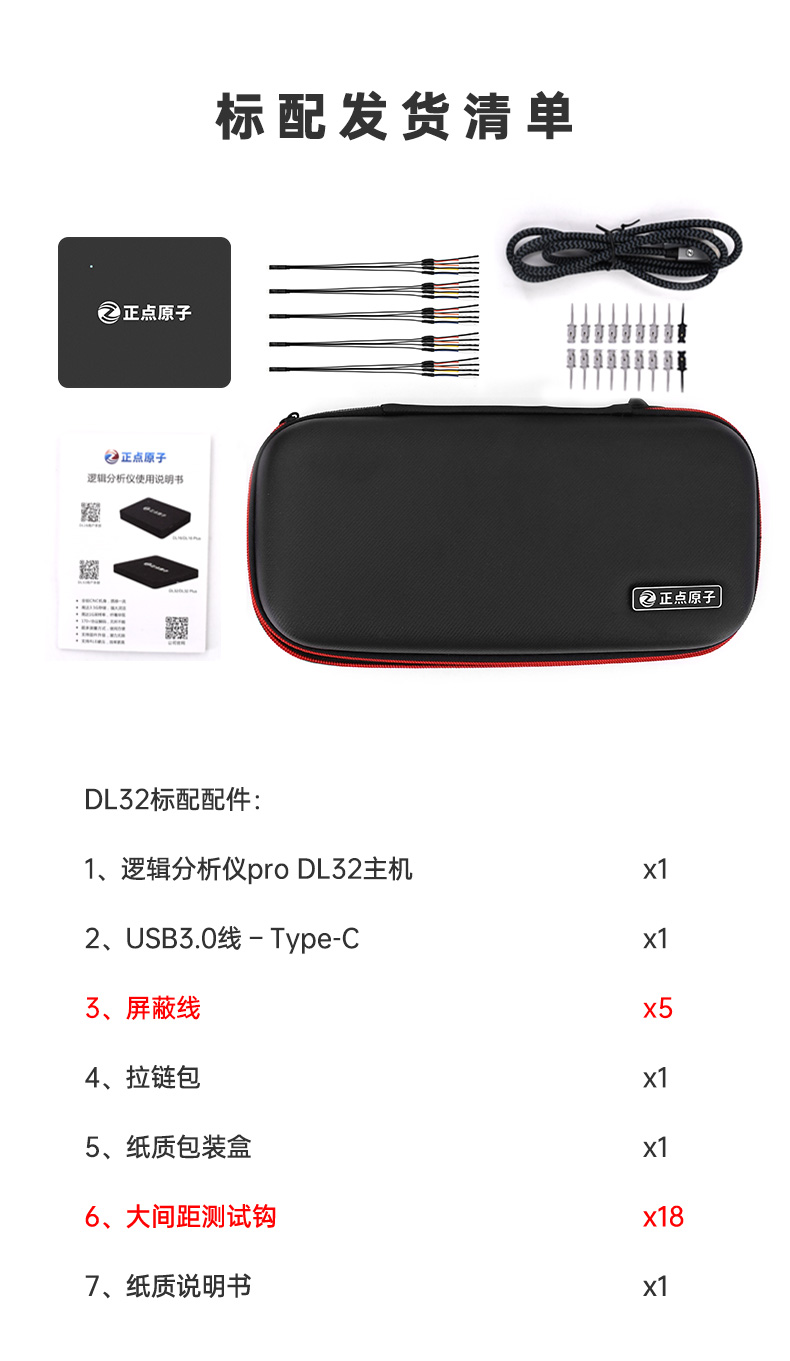

大间距测试钩适用于常规引脚间距，小间距测试钩（选配）适用于BGA、QFP等细密封装器件，操作时注意轻柔接触，避免短路
9
本设备为PC连接式逻辑分析仪，不支持独立运行，必须通过USB连接至计算机才能使用
10
在更换探头或重新接线时，请先关闭设备电源或断开USB连接，防止静电冲击造成损坏
