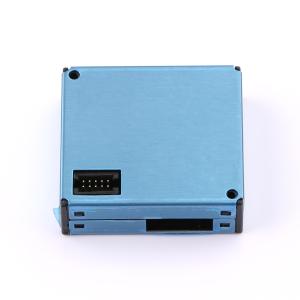

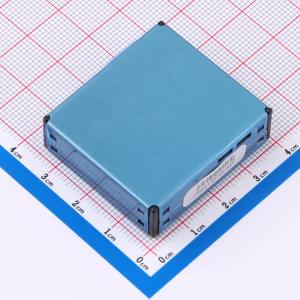

主动式激光颗粒物传感器

工业品

价格：￥52.37价格含税（税率13%）

10+￥51.19

50+￥50.4

品牌名称: MFrontier(美思先端)
商品型号: MPM10-CD-23211-G079
商品编号: C49056067
商品毛重: 20.4克(g)

广东仓20

购买数量

个

(50个/托盘，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 检测能力：支持PM1.0、PM2.5、PM10三种颗粒物检测，粒径范围0.3-10μm，质量浓度量程0~1000μg/m³，分辨率1μg/m³；浓度一致性为±10%(@100~1000μg/m³)、±10μg/m³(@0~100μg/m³)，满足工业生产车间（以工业金属颗粒物为等效颗粒换算）与普通室内外大气环境（以主要污染物为等效颗粒换算）的不同检测需求。

2 响应快速：单次响应时间≤1s，综合响应时间≤10s，可快速反馈颗粒物浓度变化，适配实时监测场景。

3 低功耗长寿命：直流供电电压为5.0V，工作电流≤85mA，待机电流≤45μA，功耗控制出色；平均无故障时间≥3年，运行稳定可靠。

4 输出方式灵活：支持UART、IIC、PWM三种输出方式，可根据主控设备需求灵活选择通讯接口。

5 精准算法：基于激光散射原理，结合米氏理论算法，实时采集散射光信号并计算颗粒物等效粒径及数量，检测逻辑科学精准。

6 通讯模式多样：串口通讯支持自动输出（1秒间隔主动发数据）和被动输出（主机查询才输出）模式；IIC通讯支持从机模式，串口波特率9600bps（8数据位、1停止位、无校验），IIC从机地址为0x4d，通讯协议完善，便于系统集成。

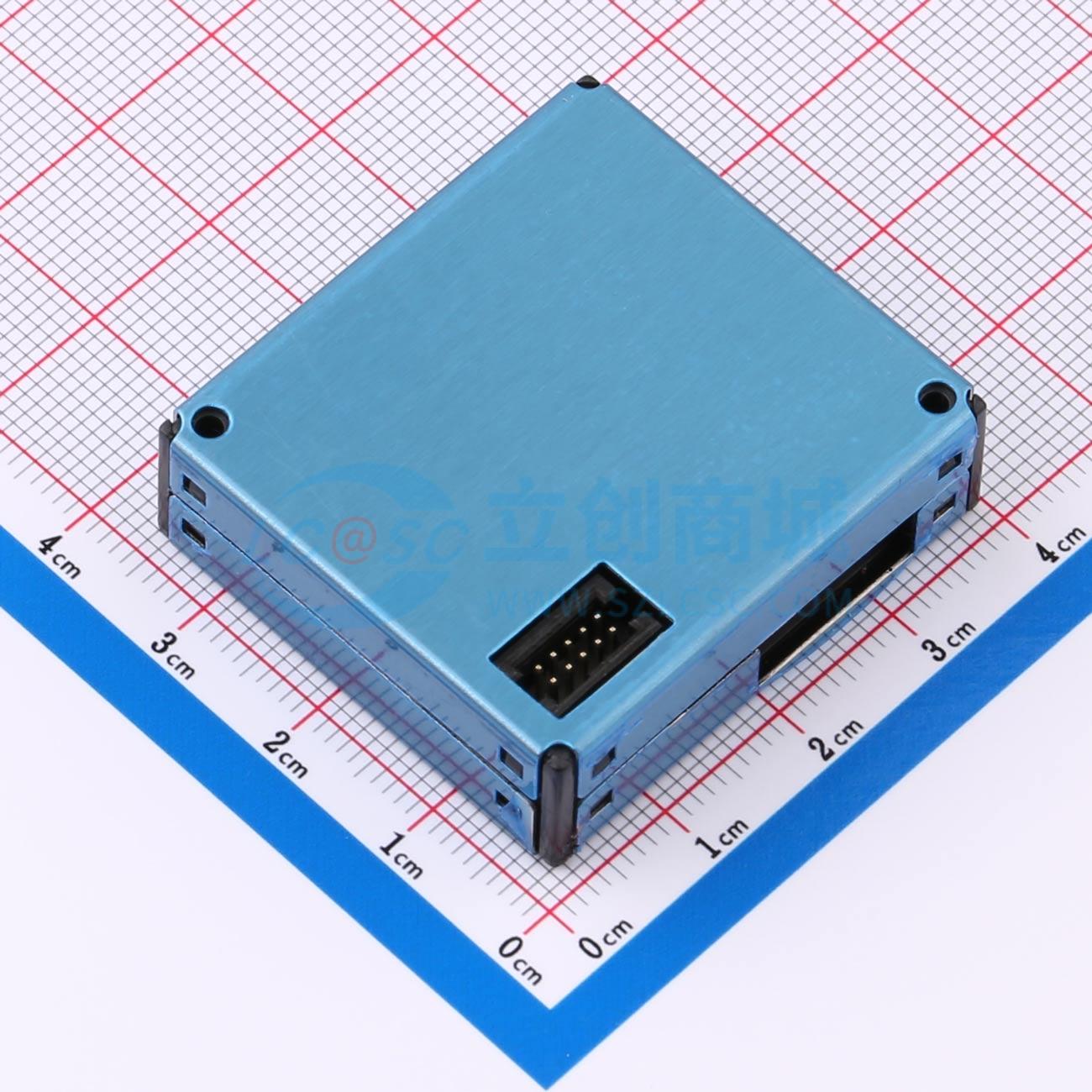

7 环境适应性：工作温度范围-10~+60℃，湿度范围0~95%RH（无凝结），存储温度-30~+70℃；外形尺寸小巧（37.8*34.8*11.8mm），便于嵌入式安装。

使用场景 APPLICATIONS

1 工业生产车间：基于工业金属颗粒物等效换算的标准浓度值，监测生产过程中的颗粒物污染，保障车间空气质量与生产安全，如化工、冶金、机械加工等车间。

2 大气环境监测：适用于普通室内外大气环境（以空气中主要污染物为等效颗粒换算浓度），如办公楼、居民区、商场、学校等场所的空气质量监测，或户外环境监测站的颗粒物浓度检测。

3 空气净化设备：可集成于空气净化器中，实时检测PM2.5等颗粒物浓度，为净化器的运行调节（如风机转速、滤网更换提示）提供数据依据；安装时需注意与净化器自身风道隔离，避免气流干扰。

4 固定检测设备：如室内空气质量检测仪、环境监测终端等，需安装于高于地面20cm以上位置，避免近地面大颗粒或絮状物污染传感器，适用于家庭、办公场所、公共场所的空气质量长期监测。

5 户外固定监测（需设备防护）：可用于户外固定监测设备（如气象站、道路扬尘监测设备），但设备需自行完成沙尘暴、雨雪、杨柳絮等的防护，传感器专注颗粒物检测。

注意事项 PRECAUTIONS

1 供电与通讯电平：模组供电电压为5V，数据通讯和控制管脚的高电平为3.3V，若主控MCU为5V供电，通讯线（RXD/SDA、TXD/SCL）和控制线（SET、RESET）上应加入电平转换芯片或电路。

2 引脚处理：SET和RESET内部有上拉电阻，若不使用则应悬空，避免误触发或电路异常。

3 休眠功能：休眠时风扇停止工作，风扇重新启动需要至少30秒的稳定时间，因此休眠唤醒后模组工作时间不应低于30秒，以保证数据准确。

4 安装要求：

5 进风口与出风口：进风口和出风口所在的平面紧贴用户机内壁与外界连通的气孔为最佳安装方式，如无法实现，则出风口周围2cm之内无遮挡；进风口和出风口之间应有结构使气流隔离，避免气流在设备内部从出风口直接回流到进风口。

6 通气孔尺寸：用户机内壁为进风口所开的通气孔不应小于进风口的尺寸。

7 净化器安装：应用于净化器类产品时，尽量避免将模块直接置于净化器自身风道中，若无法避免，应单独设置一个独立的结构空间，将模块置于其中，使其与净化器自身风道隔离。

8 安装高度：应用于净化器或固定检测设备时，模块位置应高于地面20cm以上，否则有可能被近地面的大尘埃颗粒甚至絮状物污染导致风扇缠绕阻转。

9 户外防护：模块应用于户外固定设备时，对于沙尘暴、雨雪等天气以及杨柳絮的防护，应由设备完成。

10 禁止拆解：模组是一个整体元件，用户切勿将其拆解（包括金属屏蔽壳），以防出现不可逆破坏，影响检测精度或导致设备损坏。

11 PWM输出计算：PWM的周期是1000ms，起始阶段低电平输出0.25ms，中部周期999.5ms，结束阶段高电平输出0.25ms；通过PWM获得当前PM2.5浓度值的计算公式为：PM2.5 = 4000 *（TL - 0.25ms）/（TH + TL）（PM2.5为计算得到的PM2.5质量浓度值，单位是μg/m³；TH为一个输出周期中输出为高电平的时间；TL为一个输出周期中输出为低电平的时间）。

12 外壳处理：模块金属外壳与内部电源地导通，注意不要和其他电路或机箱外壳短接，避免电路短路或异常。
