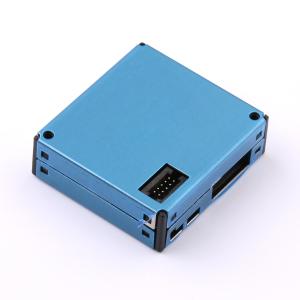

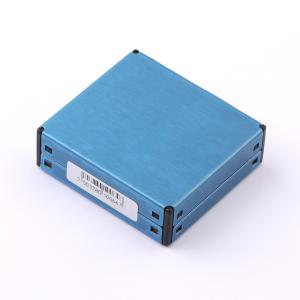

主动式激光颗粒物传感器
- 工业品
价格：￥52.37价格含税（税率13%）
10+￥51.19
50+￥50.4
- 品牌名称
- MFrontier(美思先端)
- 商品型号
- MPM10-AD-13211-C080
- 商品编号
- C49056061
- 商品毛重
20.2克(g)
广东仓20
购买数量
个
(50个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
检测能力：可检测PM1.0、PM2.5、PM10三类颗粒物，粒径覆盖0.3-10μm，质量浓度量程0~1000μg/m³，分辨率达1μg/m³，浓度一致性精度高（PM2.5标准值下，100~1000μg/m³时误差≤±10%，0~100μg/m³时误差≤±10μg/m³）
2
响应高效：单次响应时间≤1s，综合响应时间≤10s，能快速反馈颗粒物浓度动态变化
3
低耗节能：采用5.0V直流供电，工作电流≤85mA，待机电流≤45μA，能耗控制优异
4
输出灵活：支持UART、IIC、PWM三种输出方式；串口支持自动（1秒间隔主动发送数据）和被动（主机查询后回应）输出模式，IIC支持从机模式通讯，PWM可通过高低电平时间计算PM2.5浓度
5
环境适配：工作温度范围-10~+60℃，湿度范围0~95%RH（无凝结），存储温度-30~+70℃，平均无故障时间≥3年，适应多场景使用需求
6

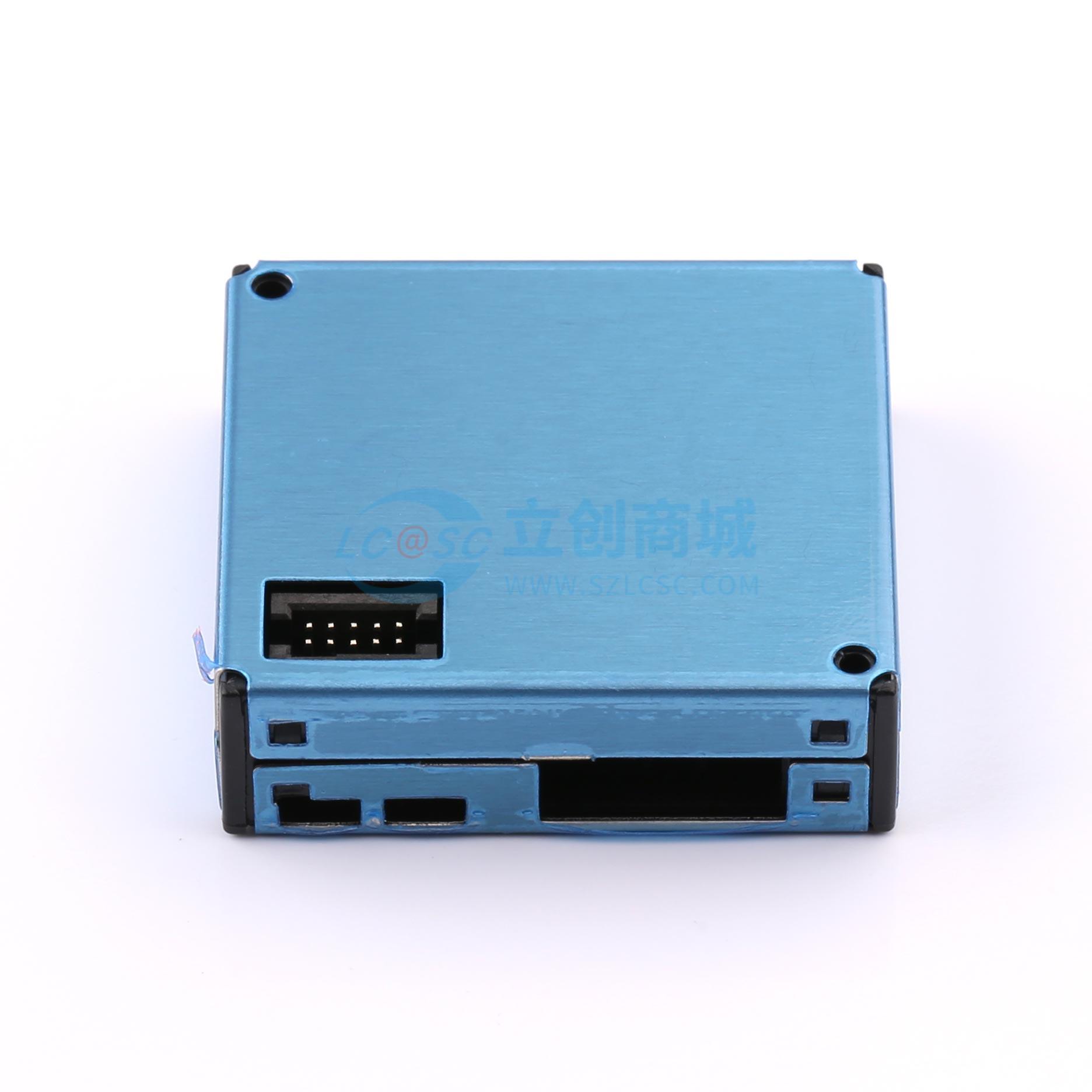

体积精巧：外形尺寸为37.8*34.8*11.8mm（L×W×H），便于各类设备集成安装
7
原理精准：基于激光散射原理，结合米氏理论算法，实时采集散射光信号，精准计算颗粒物等效粒径及数量
使用场景 APPLICATIONS
1
工业生产场景：适用于工业车间等环境，可检测金属颗粒物等工业粉尘浓度，适配标准颗粒物质量浓度换算需求
2
室内外大气监测：可用于办公室、家庭、户外等普通环境，监测以空气中主要污染物为等效颗粒的大气环境颗粒物浓度
3
空气净化设备：可集成到空气净化器、新风系统中，实时反馈PM2.5等数据以辅助净化控制（建议单独设置隔离空间安装，避免直接置于设备自身风道）
4
固定检测设备：适用于环境监测站、楼宇空气质量监测终端等固定检测设备，可长期稳定监测环境颗粒物浓度，安装位置建议高于地面20cm
5
户外固定监测：可用于户外空气质量监测站（需设备整体具备沙尘、雨雪、杨柳絮等防护能力），监测室外颗粒物变化
6
智能家居系统：可作为环境感知模块，集成到智能家居中控设备中，联动净化、通风设备，为用户提供室内空气质量数据
注意事项 PRECAUTIONS
1
供电与通讯：模组供电电压为5V，数据通讯（RXD/SDA、TXD/SCL）和控制管脚（SET、RESET）电平为3.3V；若主机MCU为5V供电，通讯线和控制线需加电平转换电路
2
管脚处理：SET（休眠控制）、RESET（模组复位）引脚内置上拉电阻，不使用时应悬空；使用休眠功能时，休眠唤醒后模组工作时间应≥30秒（风扇重启需30秒稳定时间）
3
安装规范：
4
外壳接地：模块金属外壳与内部电源地导通，切勿与其他电路或机箱外壳短接
5
气流通路：进风口、出风口所在平面紧贴设备内壁通气孔（最佳安装方式）；若无法紧贴，出风口周围2cm内无遮挡，且进风口与出风口之间需通过结构设计隔离，避免气流在设备内部从出风口直接回流到进风口；设备内壁通气孔尺寸不小于进风口尺寸
6
净化器安装：若集成到空气净化器，尽量避免将模块直接置于净化器自身风道；无法避免时，需单独设置一个隔离空间，将模块置于其中并与净化器自身风道隔离
7
位置高度：应用于净化器或固定检测设备时，模块位置应高于地面20cm，防止近地大颗粒或絮状物污染风扇
8
户外防护：户外固定设备应用时，模块自身无沙尘、雨雪、杨柳絮防护能力，需由设备整体提供防护
9
禁止拆解：模块为整体元件，禁止拆解（包括金属屏蔽壳），否则易造成不可逆损坏
10
通讯设置：串口通讯默认波特率为9600bps，数据位8位、停止位1位、无校验，接口电平3.3V；IIC通讯需外接上拉电阻，器件从地址为0x4d（7位地址）
11
PWM计算：PWM输出周期为1000ms，低电平起始和结束阶段各输出0.25ms；通过PWM获得PM2.5浓度的计算公式为：PM2.5 = 4000 *（TL - 0.25ms）/（TH + TL）（其中TH为一个输出周期中高电平时间，TL为低电平时间）
12
包装运输：产品采用红色珍珠棉包装，每盘50个，15层/箱（每箱750个），纸箱尺寸为L530*W320*H250mm，运输过程中避免剧烈碰撞
