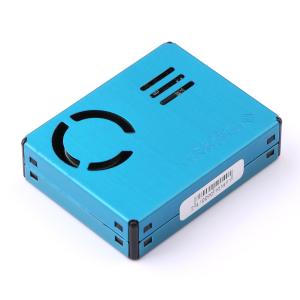

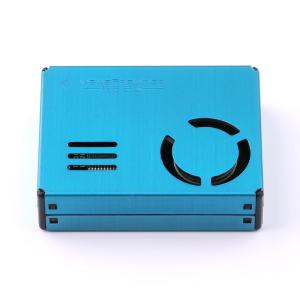

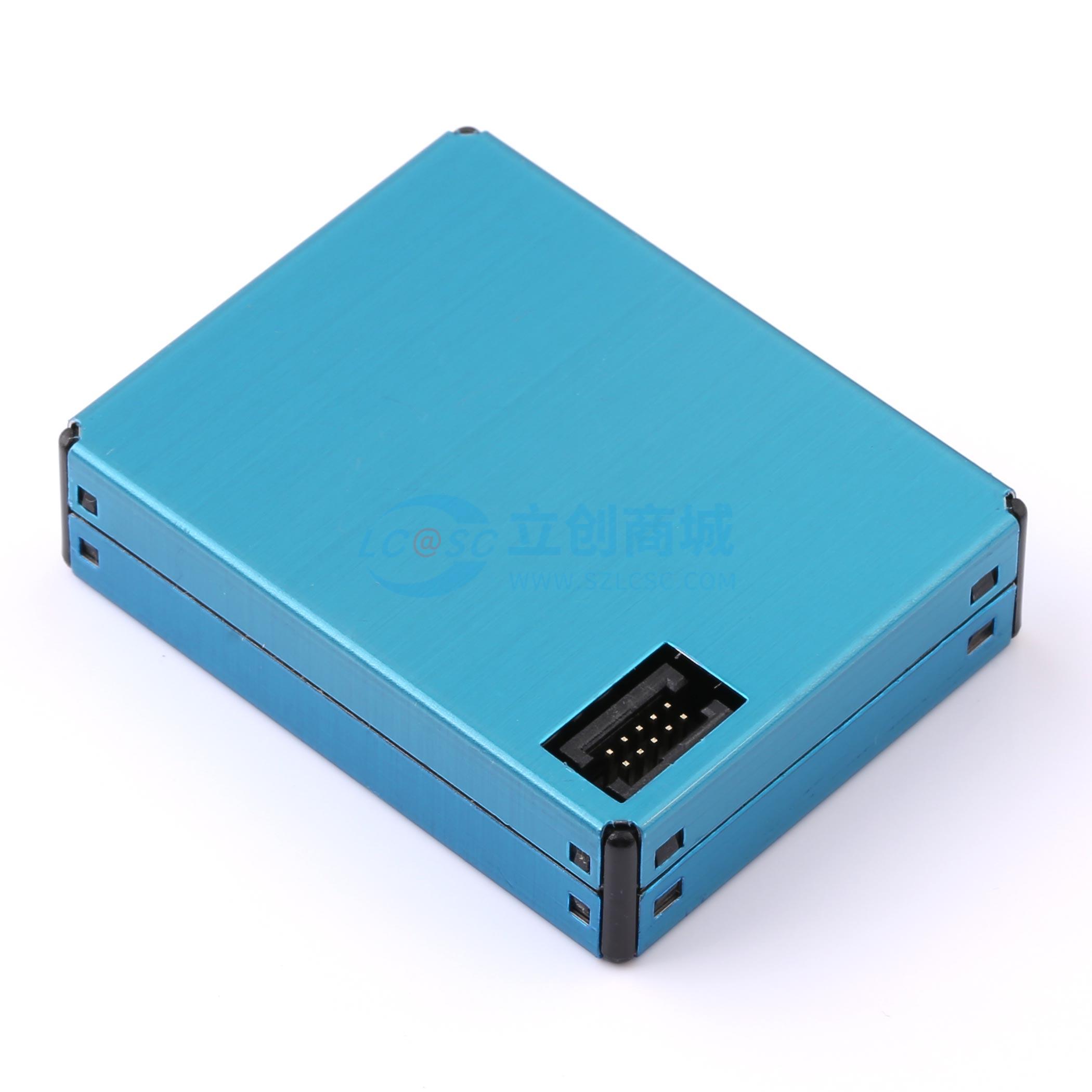

主动式激光颗粒物传感器

工业品

价格：￥52.37价格含税（税率13%）

10+￥51.19

45+￥50.4

品牌名称: MFrontier(美思先端)
商品型号: MPM11-BD-23211-C079
商品编号: C49055444
商品毛重: 25.3克(g)

广东仓19

购买数量

个

(45个/托盘，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 检测能力：支持PM1.0、PM2.5、PM10三种颗粒物检测，粒径范围覆盖0.3 - 10μm，质量浓度量程0~1000μg/m³，分辨率达1μg/m³，浓度一致性误差在0~100μg/m³时为±10μg/m³、100~1000μg/m³时为±10%，单次响应时间≤1s、综合响应时间≤10s，可快速精准反馈颗粒物浓度变化。

2 供电与功耗：直流供电电压5.0V，工作电流≤85mA，待机电流≤45μA，低功耗设计适配多种设备供电需求。

3 输出与通讯：支持UART、IIC、PWM三种输出方式。串口通讯参数为9600bps、8位数据位、1位停止位、无校验位、3.3V电平；IIC通讯为从机模式，器件从地址0x4d，写操作地址0x9a，读操作地址0x9b；PWM输出可通过高低电平时间（周期1000ms，起始低电平0.25ms、结束高电平0.25ms）计算PM2.5浓度，公式为PM2.5 = 4000*(TL - 0.25ms)/(TH + TL)（TH为高电平时间，TL为低电平时间），满足不同接口适配需求。

4 环境适应性：存储温度-30~+70℃，工作温度-10~+60℃，工作湿度0~99%RH（无凝结），平均无故障时间≥3年，外形尺寸47*36.8*11.8mm（L×W×H），体积小巧且适应多种环境。

5 工作原理：基于激光散射原理，激光器发射光束照射颗粒物产生散射，光电接收器收集散射光，微处理器实时采集信号并通过米氏理论算法，得出颗粒物等效粒径及单位体积内不同粒径颗粒物数量，检测原理科学可靠。

6 功能灵活：支持自动输出（上电默认，1秒间隔发送数据）和被动输出（主机发指令读取）模式，可通过指令（如42 4D E4 00 00 01 73）切换到待机/正常工作模式，休眠唤醒后需工作不低于30秒以保证数据准确，满足不同监测场景需求。

使用场景 APPLICATIONS

1 工业生产车间：利用“标准颗粒物质量浓度检测”（以工业金属颗粒物为等效颗粒换算），精准监测车间内的颗粒物污染，保障生产环境与人员健康，辅助工业粉尘治理。

2 室内外大气环境：如办公室、家庭、商场、公园等场景，通过“大气环境颗粒物质量浓度检测”（以空气中主要污染物为等效颗粒换算），实时监测PM2.5、PM10等浓度，为室内通风、户外出行等空气质量决策提供依据。

3 空气净化设备：作为空气净化器的核心检测模块，实时反馈空气质量，为净化器的风速、滤网更换策略调整提供数据支持；也可集成于固定检测设备（如环境监测站、空气质量监测仪），长期稳定监测特定区域的颗粒物浓度变化趋势。

4 户外固定监测：部署于户外空气质量监测站点（需设备自身做好沙尘暴、雨雪、杨柳絮等防护），持续监测室外环境的颗粒物污染状况，为城市环境治理、污染溯源提供数据依据。

注意事项 PRECAUTIONS

1 电路连接：模组供电电压为5V，数据通讯和控制管脚（如RXD/SDA、TXD/SCL、SET、RESET）电平为3.3V，若客户MCU为5V供电，需在通讯线和控制线加入电平转换芯片/电路；SET和RESET引脚内部有上拉电阻，不使用时应悬空；休眠唤醒后模组工作时间不应低于30秒，否则数据可能不准确。

2 安装要求：模块金属外壳与内部电源地导通，安装时避免与其他电路或机箱外壳短接；进风口和出风口安装需紧贴用户机内壁与外界连通的气孔（或出风口周围2cm内无遮挡），且进风口与出风口之间应有结构隔离气流，防止内部回流；用户机内壁为进风口开的通气孔尺寸不应小于进风口尺寸；应用于净化器类产品时，尽量避免模块直接置于净化器自身风道，无法避免时需单独设置独立空间隔离；应用于净化器或固定检测设备时，模块位置应高于地面20cm以上，防止近地面大颗粒（如灰尘）或絮状物（如柳絮）污染风扇，导致缠绕阻转；户外固定设备应用时，沙尘暴、雨雪、杨柳絮等防护由设备自身完成；模块为整体元件，用户切勿拆解（包括金属屏蔽壳），否则可能造成不可逆破坏。

3 通讯设置：串口通讯需严格设置参数（波特率9600bps、8位数据位、1位停止位、无校验位、3.3V电平），否则数据传输异常；IIC通讯时，通讯线（SDA、SCL）需外接上拉电阻，确保信号稳定。

4 PWM计算：使用PWM输出方式时，需通过示波器等工具测量高低电平时间（TH、TL），并代入公式PM2.5 = 4000*(TL - 0.25ms)/(TH + TL)计算浓度，计算前需确认PWM周期、高低电平起始/结束时间符合规范（周期1000ms，起始低电平0.25ms、结束高电平0.25ms）。
