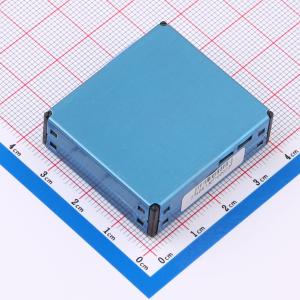

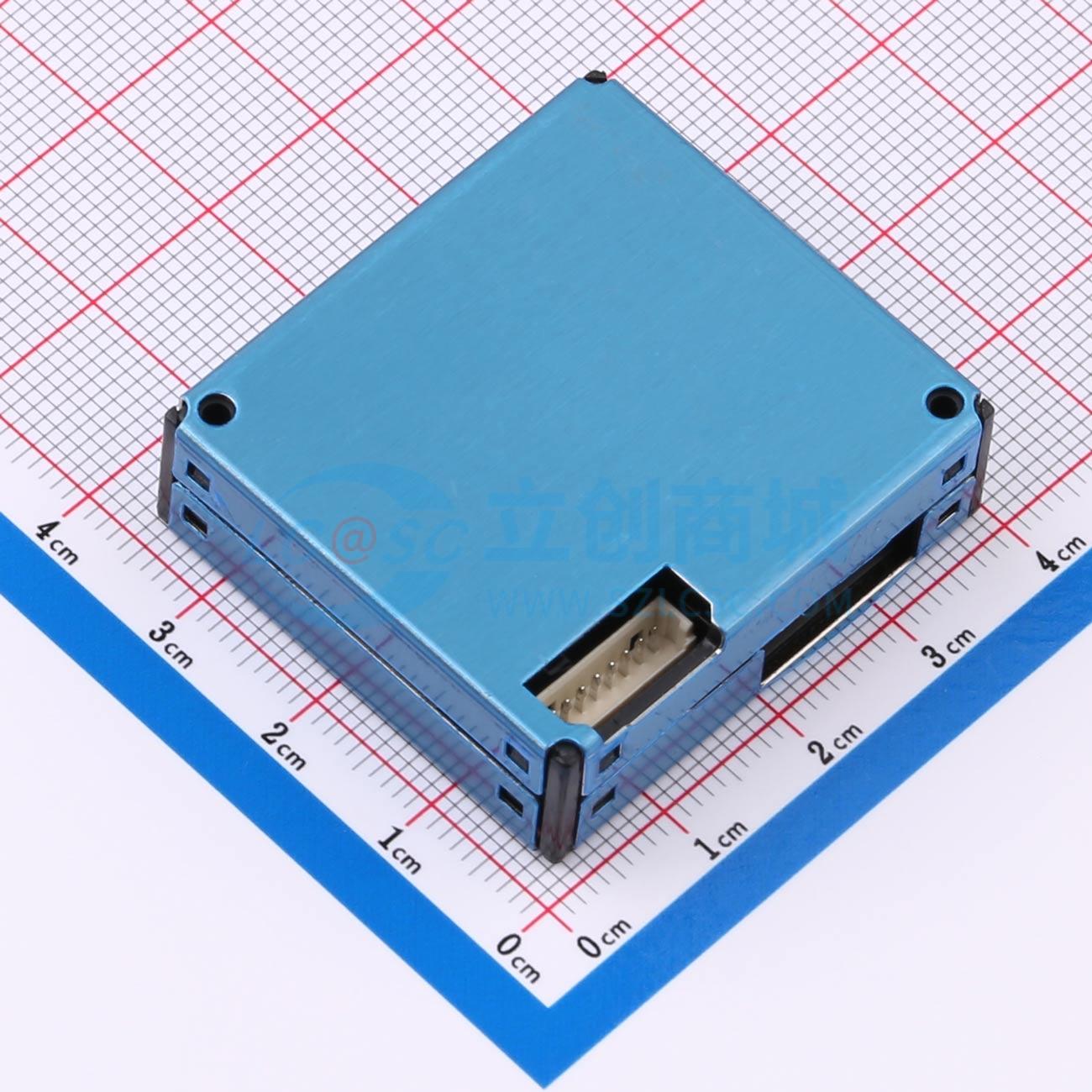

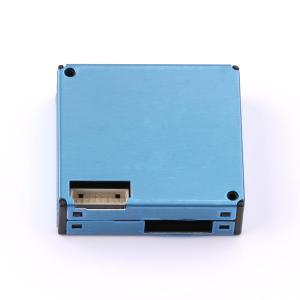

主动式激光颗粒物传感器

工业品

价格：￥52.37价格含税（税率13%）

10+￥51.19

50+￥50.4

品牌名称: MFrontier(美思先端)
商品型号: MPM10-CS-23211-C079
商品编号: C49055443
商品毛重: 20.4克(g)

广东仓20

购买数量

个

(50个/托盘，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 检测能力：可检测PM1.0、PM2.5、PM10三种颗粒物，粒径范围覆盖0.3 - 10μm，质量浓度量程0~1000μg/m³，分辨率达1μg/m³；质量浓度一致性在100~1000μg/m³时误差为±10%，0~100μg/m³时误差为±10μg/m³，检测精度高。

2 响应速度：单次响应时间≤1s，综合响应时间≤10s，可快速反馈颗粒物浓度变化，满足实时监测需求。

3 功耗与输出：采用5.0V直流供电，工作电流≤85mA，待机电流≤45μA，功耗较低；输出方式支持UART、IIC、PWM，可适配多种主机MCU的通讯需求。

4 环境适应性：存储温度范围-30~+70℃，工作温度-10~+60℃，工作湿度0~95%RH（无凝结），平均无故障时间≥3年，尺寸小巧（37.8*34.8*11.8mm），环境适应性强且便于集成安装。

5 工作原理：基于激光散射原理，激光器发射的激光照射悬浮颗粒物产生散射，光电接收器收集散射光，微处理器结合米氏理论算法，实时得出颗粒物等效粒径及数量，检测原理科学可靠。

6 通讯协议：UART支持自动输出（间隔1秒）和被动输出（主机查询）模式，波特率9600bps，可通过指令切换模式、读写数据；IIC为从机模式，器件地址0x4d，支持寄存器读写；PWM输出周期1000ms，可通过电平时间计算PM2.5浓度，通讯功能丰富灵活。

使用场景 APPLICATIONS

1 工业生产车间：适用于检测以工业金属颗粒物为等效颗粒的质量浓度，可应用于金属加工、机械制造、化工生产等车间环境的颗粒物监测，辅助车间空气质量管控。

2 普通室内外大气环境：检测以空气中主要污染物为等效颗粒的质量浓度，可用于家庭、办公室、商场等室内环境，以及街道、广场、厂区周边等室外环境的空气质量监测。

3 空气净化器类产品：作为颗粒物检测模块，辅助空气净化器实现空气质量检测与净化控制；安装时需注意与净化器自身风道隔离（或单独设置独立空间），避免风道内气流干扰检测。

4 固定检测设备：如环境监测站、扬尘监测仪、大气质量监测仪等固定检测设备，安装时模块位置需高于地面20cm以上，避免近地面大尘埃颗粒或絮状物污染导致风扇缠绕阻转。

5 户外固定监测设备：在户外（如道路、工业园区周边、矿区等）的固定监测场景中，需由设备自身做好沙尘暴、雨雪、杨柳絮等防护，模块负责颗粒物浓度检测，为环境治理提供数据支持。

注意事项 PRECAUTIONS

1 电路连接：模组供电电压为5V，数据通讯和控制管脚的高电平为3.3V；若与之连接的主板MCU为5V供电，通讯线（RXD/SDA、TXD/SCL）和控制线（SET、RESET）上应加入电平转换芯片或电路；SET和RESET内部有上拉电阻，不使用时应悬空。

2 休眠功能：使用休眠功能时，风扇重启需要至少30秒的稳定时间，因此休眠唤醒后模组工作时间不应低于30秒，以保证数据检测的准确性。

3 安装要求：

4 模块金属外壳与内部电源地导通，注意不要和其他电路或机箱外壳短接。

5 进风口和出风口所在的平面紧贴用户机内壁与外界连通的气孔为最佳安装方式；若无法实现，出风口周围2cm之内无遮挡，且进风口和出风口之间应有结构使气流隔离，避免气流在用户机内部从出风口直接回流到进风口。

6 用户机内壁为进风口所开的通气孔不应小于进风口的尺寸。

7 应用于净化器类产品时，尽量避免将模块直接置于净化器自身风道中；若无法避免，应单独设置一个独立的结构空间，将模块置于其中，使其与净化器自身风道隔离。

8 应用于净化器或固定检测设备时，模块位置应高于地面20cm以上，防止近地面大尘埃颗粒或絮状物污染导致风扇缠绕阻转。

9 模块应用于户外固定设备时，对于沙尘暴、雨雪等天气以及杨柳絮的防护，应由设备完成。

10 模块是一个整体元件，用户切勿将其拆解（包括金属屏蔽壳），以防出现不可逆破坏。

11 PWM输出使用：PWM的周期是1000ms，起始阶段低电平输出0.25ms，中部周期999.5ms，结束阶段高电平输出0.25ms；通过PWM获得当前PM2.5浓度值的计算公式为：PM2.5 = 4000 *（TL - 0.25ms）/（TH + TL）（PM2.5为计算得到的质量浓度值，单位μg/m³；TH为一个输出周期中高电平时间，TL为低电平时间）。

12 串口通讯：串口设置为波特率9600bps、8位数据位、1位停止位、无校验位、3.3V接口电平，与之连接的主板MCU应为3.3V供电（若为5V供电需加电平转换）。
