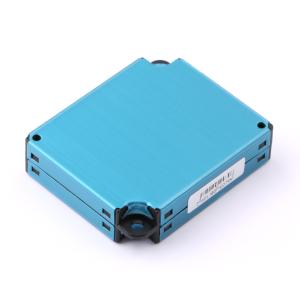

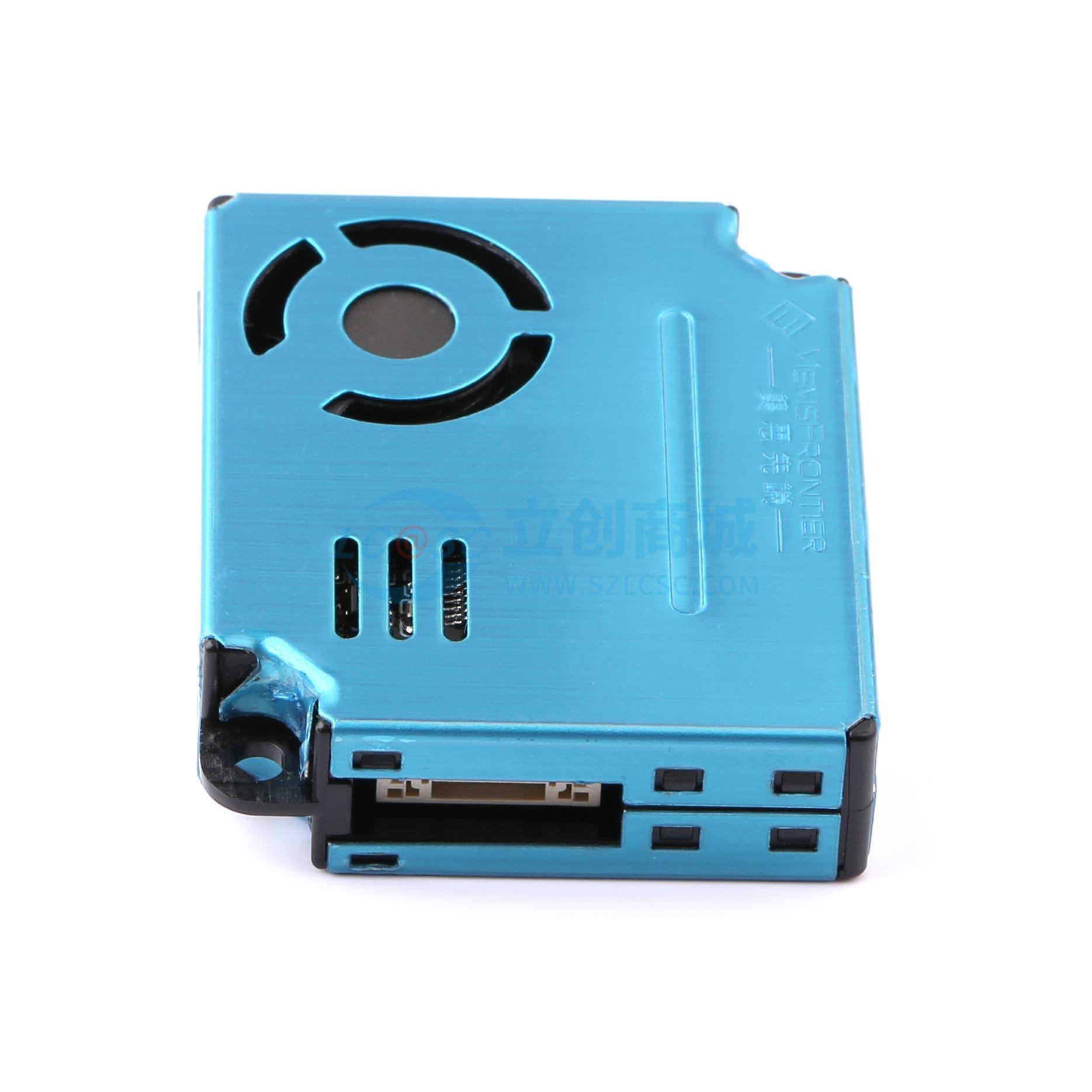

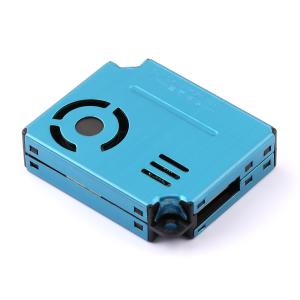

主动式激光颗粒物传感器
- 工业品
价格：￥52.37价格含税（税率13%）
10+￥51.19
45+￥50.4
- 品牌名称
- MFrontier(美思先端)
- 商品型号
- MPM12-BG-23211-C079
- 商品编号
- C49055440
- 商品毛重
25.9克(g)
广东仓18
购买数量
个
(45个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
基于激光散射原理，可精确检测空气中0.3μm至10μm悬浮颗粒物浓度，检测种类涵盖PM1.0、PM2.5、PM10；
1
性能优势：科学风道设计搭配积灰补偿算法，保障高一致性与稳定性；颗粒物质量浓度量程0~1000μg/m³，分辨率达1μg/m³，单次响应时间≤1s、综合响应时间≤10s，平均无故障时间≥3年；
2
输出与集成：支持UART（自动/被动输出、模式切换等）、IIC（从机模式，器件地址0x4d）、PWM多种输出形式，适配不同终端产品集成需求；
3
供电与功耗：供电电压Typ5.0V（Min4.5V、Max5.5V），工作电流≤85mA，待机电流≤45μA，低功耗表现优异；
4
环境适应：工作温度范围-10~+60℃，湿度0~99%RH（无凝结），存储温度-30~+70℃，适应多场景环境；产品尺寸小巧（47.8*39.8*11.8mm），便于嵌入各类设备。
使用场景 APPLICATIONS
空气净化设备：家用、商用空气净化器集成后，实时检测PM2.5等浓度，辅助优化净化档位与时长，提升净化效率；
1
环境监测系统：室内（办公室、商场、学校）、工业生产车间（如电子厂、纺织厂）、户外固定监测点（需设备自身防护沙尘、雨雪等）的空气质量监测，掌握颗粒物污染情况；
2
新风系统：检测新风入口/出口的颗粒物浓度，结合数据调整新风风量，保障室内空气质量；
3
智能家居设备：集成到智能家居中控系统，实时展示室内空气质量，联动空调、净化器等设备自动调节；
4
便携式检测仪器：嵌入手持空气质量检测仪，提供PM1.0、PM2.5、PM10等多维度检测数据，满足现场快速检测需求。
注意事项 PRECAUTIONS
供电与电平匹配：模组供电电压为5V（允许范围4.5~5.5V），数据通讯和控制管脚以3.3V为高电平，若主机MCU为5V供电，通讯线（RXD、TXD）和控制线（SET、RESET）需加入电平转换芯片/电路；
1
引脚使用规范：SET、RESET引脚内部有上拉电阻，不使用时应悬空；N/C引脚需悬空，避免误接；
2
休眠功能使用：启用休眠功能时，风扇停止工作，重启需至少30秒稳定时间，因此休眠唤醒后模组工作时间不应低于30秒，以保证数据准确；
3
安装要求：
4
电气隔离：模块金属外壳与内部电源地导通，避免与其他电路或机箱外壳短接；
5
风道设计：进风口、出风口所在平面紧贴用户机内壁与外界连通的气孔（最佳安装方式）；若无法实现，出风口周围2cm内无遮挡，且进、出风口之间需有结构隔离气流，防止内部回流；用户机内壁为进风口开设的通气孔尺寸不小于进风口尺寸；
6
净化器类应用：尽量避免模组直接置于净化器自身风道，无法避免时需单独设置独立结构空间隔离；应用于净化器或固定检测设备时，模组位置需高于地面20cm以上，防止近地面大颗粒、絮状物污染导致风扇缠绕阻转；
7
户外应用：沙尘暴、雨雪、杨柳絮等防护由外部设备完成，模组自身无防护设计；
8
禁止拆解：模组为整体元件，禁止拆解（包括金属屏蔽壳），否则会造成不可逆破坏；
9
通讯接口操作：
10
UART通讯：默认波特率9600bps，无校验位，1位停止位；支持自动输出、被动读数（指令0xE2）、模式切换（0xE1）、待机控制（0xE4）等指令，需按协议格式发送；
11
IIC通讯：模组为从机模式，器件地址0x4d（7位地址），写地址0x9a、读地址0x9b，通讯线需外接上拉电阻；
12
PWM输出：周期1000ms，低电平起始0.25ms、结束0.25ms，通过公式PM2.5=4000*(TL-0.25ms)/(TH+TL)计算浓度（TH为高电平时间，TL为低电平时间）。
