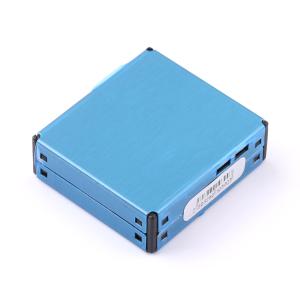

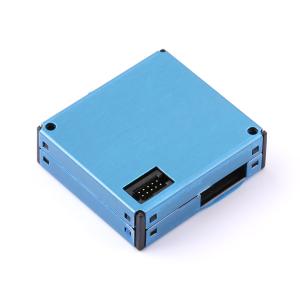

主动式激光颗粒物传感器

工业品

价格：￥52.37价格含税（税率13%）

10+￥51.19

50+￥50.4

品牌名称: MFrontier(美思先端)
商品型号: MPM10-CD-23211-C079
商品编号: C49055438
商品毛重: 20.7克(g)

广东仓20

购买数量

个

(50个/托盘，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 检测能力：可检测PM1.0、PM2.5、PM10三类颗粒物，粒径检测范围0.3 - 10μm，质量浓度量程0 - 1000μg/m³，分辨率1μg/m³，浓度一致性误差在100 - 1000μg/m³区间为±10%、0 - 100μg/m³区间为±10μg/m³。

2 响应速度：单次响应时间≤1s，综合响应时间≤10s，可快速反馈颗粒物浓度变化。

3 功耗与供电：直流供电电压为5.0V，工作电流≤85mA，待机电流≤45μA，低功耗特性适合嵌入式设备长期运行。

4 输出方式：支持UART、IIC、PWM三种输出方式，适配不同主机MCU的通讯需求；PWM输出时可通过公式计算PM2.5浓度。

5 工作环境：工作温度范围-10 ~ +60℃，存储温度-30 ~ +70℃，工作湿度范围0 ~ 95%RH（无凝结），平均无故障时间≥3年，适应多场景使用。

6 尺寸与原理：外形尺寸37.8*34.8*11.8mm（L×W×H），小巧易集成；基于激光散射原理，结合米氏理论算法，实时采集散射光信号，得出颗粒物等效粒径及数量。

7 输出模式：串口输出默认自动模式（1秒间隔主动发数据），可通过指令切换为被动模式（主机查询才回应）；IIC通讯支持从机模式，器件从地址为0x4d。

使用场景 APPLICATIONS

1 工业生产：工业生产车间等环境，检测以工业金属颗粒物为等效颗粒的标准颗粒物质量浓度，用于车间粉尘污染防控、生产环境质量管控。

2 民用环境：普通室内外大气环境（如家庭、办公室、商场），检测以空气主要污染物为等效颗粒的大气颗粒物浓度，辅助改善室内外空气质量。

3 空气净化：空气净化器、新风系统等设备集成，监测净化前后颗粒物浓度，优化净化策略；安装时需注意风道隔离或位置要求，避免近地污染。

4 环境监测：户外固定监测设备（如城市环境监测站、园区监控设备），监测城市、园区空气质量；设备需自身防护沙尘、雨雪、杨柳絮等。

5 嵌入式集成：便携式空气质量检测仪、车载空气监测设备、智能家居中控设备等，利用其小巧尺寸和多输出方式，实现移动/固定场景的颗粒物检测。

注意事项 PRECAUTIONS

1 电路连接：模组供电电压为5V，数据通讯（RXD/SDA、TXD/SCL）和控制管脚（SET、RESET）为3.3V电平；若主机MCU为5V供电，通讯线和控制线需加电平转换电路；SET、RESET引脚不使用时应悬空（内部有上拉电阻）。

2 休眠功能：休眠时风扇停止工作，唤醒后需工作≥30秒，待风扇稳定后再采集数据，确保浓度检测准确。

3 安装要求：

4 外壳与地：模块金属外壳与内部电源地导通，请勿与其他电路或机箱外壳短接。

5 进/出风口：进风口和出风口所在平面紧贴用户机内壁气孔为最佳安装方式；无法实现时，出风口周围2cm内无遮挡，进/出风口之间需有结构隔离气流，避免气流在设备内部从出风口直接回流到进风口；用户机内壁为进风口所开的通气孔尺寸不应小于进风口尺寸。

6 净化器应用：避免将模块直接置于净化器自身风道中；无法避免时，应单独设置独立结构空间，将模块置于其中并与净化器风道隔离；净化器或固定检测设备安装时，模块位置应高于地面20cm，防止近地面大尘埃颗粒或絮状物污染风扇。

7 户外应用：模块自身无沙尘、雨雪、杨柳絮防护能力，此类防护需由设备外壳完成。

8 模块完整性：模块为整体元件，用户切勿拆解（包括金属屏蔽壳），以防出现不可逆破坏。

9 PWM输出：PWM输出周期为1000ms，起始阶段低电平输出0.25ms，中部周期999.5ms，结束阶段高电平输出0.25ms；通过PWM计算PM2.5浓度的公式为：PM2.5 = 4000 *（TL - 0.25ms）/（TH + TL）（其中TH为一个输出周期中高电平时间，TL为低电平时间）。

10 通讯模式：串口输出默认自动模式（1秒间隔主动发送数据），主机MCU可发送指令切换为被动输出模式（主机查询一次，模块回应一次）；IIC通讯时，通讯线需外接上拉电阻，模块器件从地址为0x4d（7位地址），写操作地址为0x9a，读操作地址为0x9b。
