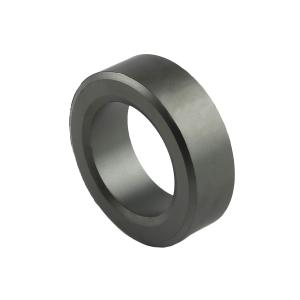

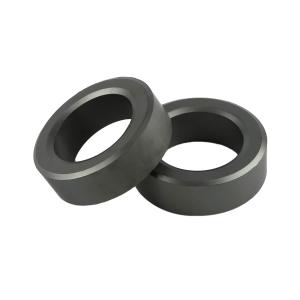

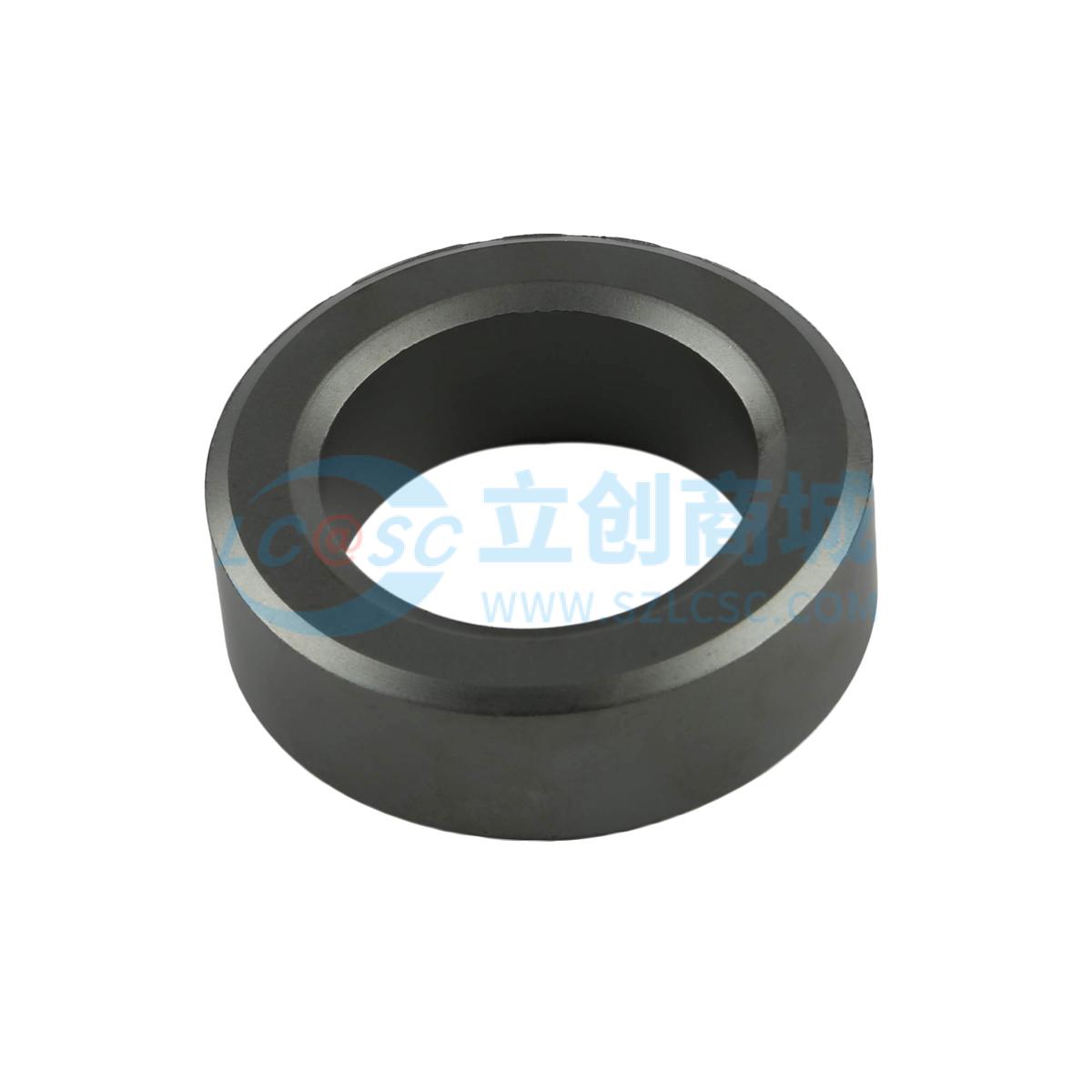

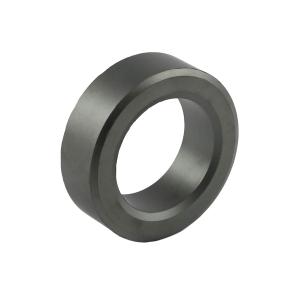

裕峰 抗干扰插电电感配件 高磁导率电感磁芯磁环 60*40*2060*40*20mm CMT60402024
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥46.8635
原价：￥ 49.33
10+￥44.2035￥46.53
56+￥37.5535￥39.53
294+￥36.2235￥38.13
- 品牌名称
- YUFENG(裕峰)
- 商品型号
- CMT60402024
- 商品编号
- C47345480
- 商品毛重
158.8克(g)
广东仓136
SMT仓136
购买数量
个
(14个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
尺寸规格精准：外径60.00±0.5mm，内径40.00±0.5mm，高度20.00±0.5mm，保证安装适配性
2
优质材料特性：采用NT2材料制成，初始磁导率达10K（10kHz条件下），高磁导率提升电感性能
3
低损耗表现：比损耗因子＜8×10^-6@10kHz，有效减少能量损耗，提高电路效率
4
高饱和磁通密度：25℃时≥380mT，80℃时≥240mT，适应不同温度环境下的稳定工作
5
稳定性能参数：Core Factor为3.25mm⁻¹，磁路长度Le=152.77mm⁻¹，有效截面积Ae=197.28mm²，体积Ve=30145.9mm³，性能指标明确可靠
使用场景 APPLICATIONS
1
适用于SMT贴片工艺的电子设备制造，作为电感组件核心部件
2
电源供应器领域：用于开关电源、DC-DC转换器等设备的滤波、储能环节，抑制电磁干扰
3
通讯设备：如路由器、交换机、基站等通讯产品的信号处理电路中，稳定信号传输
4
消费电子：手机、电脑、平板等数码产品的主板电路，提升电路抗干扰能力
5
工业电子设备：自动化控制设备、仪器仪表等的电路系统，保障电路性能稳定
注意事项 PRECAUTIONS
1
安装时需确认设备安装槽尺寸与磁环规格匹配，避免因尺寸偏差导致安装不良
2
工作环境温度应控制在合理范围，避免长期处于高温（超过80℃）环境影响饱和磁通密度性能
3
存储时需放置在干燥、通风、无腐蚀性气体的环境中，防止磁环材料性能退化
4
搬运或安装过程中避免剧烈碰撞、摔落，防止磁环物理损坏影响磁性能
5
测试时需遵循指定条件（如TH2826A测试仪、T=25℃等），确保测试结果准确
