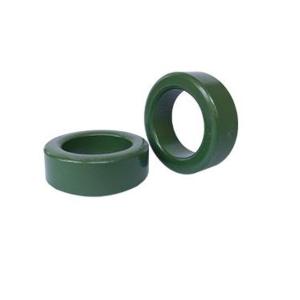

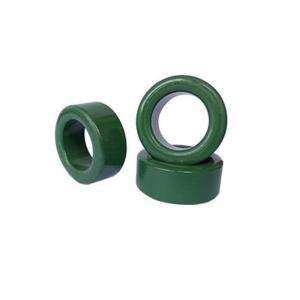

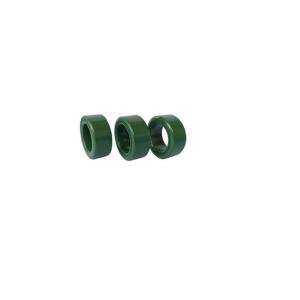

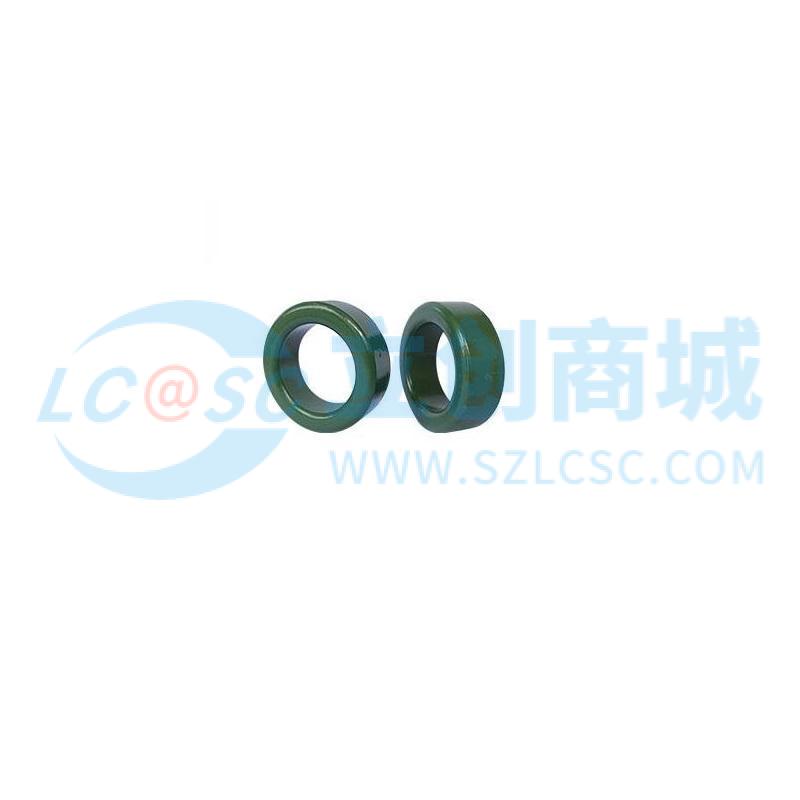

裕峰 抗干扰插电电感配件 高磁导率电感磁芯磁环 25*10*1525*10*15mm CMT25101506
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥3.99
原价：￥ 4.2
10+￥3.762￥3.96
200+￥3.192￥3.36
1000+￥3.0875￥3.25
- 品牌名称
- YUFENG(裕峰)
- 商品型号
- CMT25101506
- 商品编号
- C47345478
- 商品毛重
15.17克(g)
广东仓293
SMT仓293
购买数量
个
(100个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
高磁导率特性：初始磁导率达14000（10KHZ测试条件），能有效提升电感元件的电磁转换效率，适用于对磁性能要求较高的电路场景
2
低损耗表现：比损耗因子＜8×10^-6@10KHz，可减少能量损耗，提升设备的能效水平
3
稳定的饱和磁通密度：25℃时≥380，80℃时≥240，在不同温度环境下仍能保持稳定的磁性能，适应多种工作温度场景
4
精准尺寸控制：外径（OD）25.00±0.5mm、内径（ID）10.00±0.5mm、高度（HT）15.00±0.5mm，尺寸公差严格，确保与SMT贴片工艺的兼容性和安装精度
5
优质材料：采用NT2材料制成，具备良好的磁性能和机械稳定性，延长元件使用寿命
使用场景 APPLICATIONS
1
电子设备EMC/EMI抑制：可用于开关电源、电源适配器、逆变器等设备中，作为共模扼流圈或差模扼流圈的磁芯，有效抑制电磁干扰，提升设备的电磁兼容性
2
通讯设备电路：适用于路由器、交换机、基站等通讯设备的信号滤波电路，减少信号传输过程中的干扰
3
消费电子领域：手机、平板、笔记本电脑等产品的电源管理模块，以及音响、电视等家电的音频/视频信号处理电路
4
工业控制设备：PLC、变频器、传感器等工业设备的控制电路，确保电路信号稳定，提升设备运行可靠性
5
SMT贴片工艺应用：适配表面贴装技术，可用于自动化生产线组装，提高生产效率
注意事项 PRECAUTIONS
1
温度环境：避免长期在超过80℃的高温环境下使用，以免影响饱和磁通密度等磁性能参数
2
安装操作：安装时需确保磁环尺寸与PCB板贴片位置匹配，避免暴力安装导致磁环破裂或变形
3
存储条件：存储于干燥通风的环境中，避免潮湿、腐蚀性气体或粉尘接触，防止磁性能下降
4
参数使用：严格按照规格书规定的测试条件和额定参数使用，不要超过最大耐受电压或电流，以免损坏元件
5
机械防护：运输和搬运过程中需轻拿轻放，避免碰撞或跌落造成磁环物理损伤
