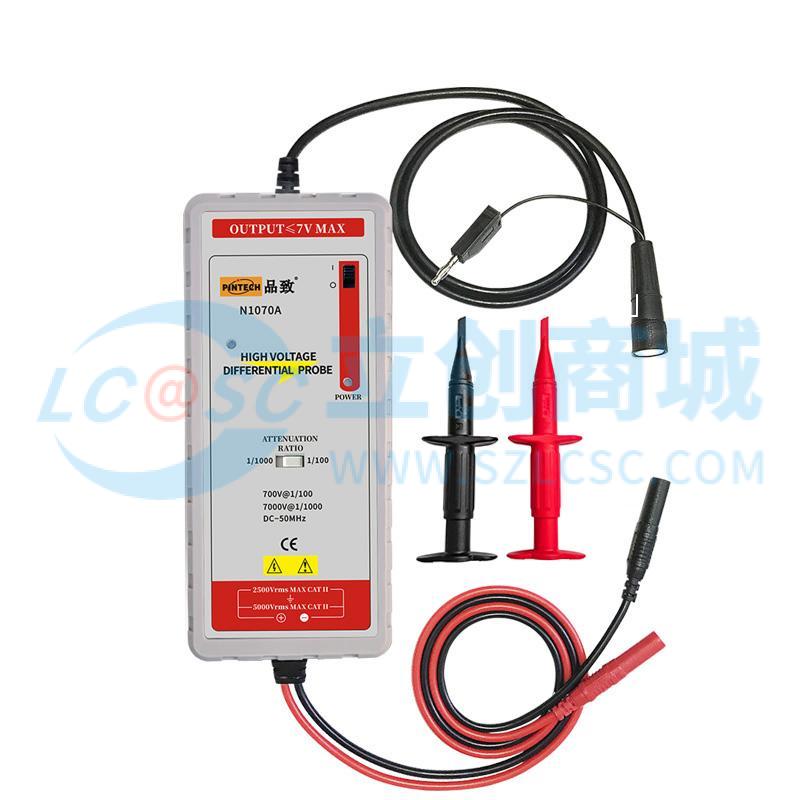

Pintech品致高压有源差分探头N1070A(DC-50MHz 7kVp-p)
- 工业品
价格：￥8650价格含税（税率13%）
- 品牌名称
- PINTECH(品致)
- 商品型号
- N1070A
- 商品编号
- C47120956
- 商品毛重
1克(g)
广东仓0
购买数量
套
(1套/盒，最小起订量1套，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
高精度测量：误差控制在±1%，确保测试数据准确可靠
2
高压测量能力：支持最高7000Vp-p输入电压，具备1000:1和100:1两种衰减比档位
3
宽频带覆盖：带宽范围DC-50MHz（-3dB），可适应不同频率信号测量需求
4
灵活供电方式：支持6V DC适配器供电（300mA）和电池供电两种模式，满足不同使用场景
5
便捷操作设计：一键开机功能，内置自动归零和电压过载保护机制，降低操作风险
6
高输入阻抗：输入阻抗为12MΩ/4pF each side ground，减少对被测电路的影响
7
良好抗干扰性：共模压抑制比（CMRR）60Hz时≥80dB、100kHz时≥50dB，有效过滤共模干扰
8
兼容广泛：BNC接口设计，可匹配任何品牌示波器使用，通用性强
9
合理线缆长度：BNC线长90cm，测量线长30cm+60cm，满足常规测试距离需求

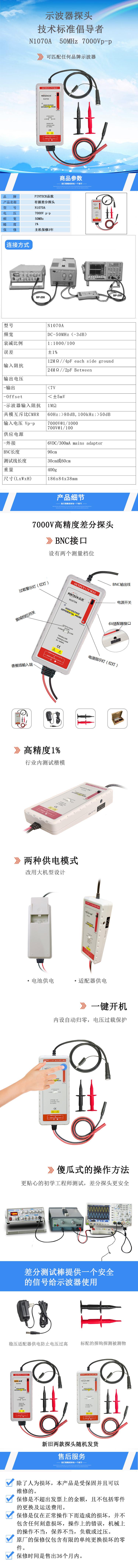

产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
电子实验室研发：用于高压差分信号的精确测量与分析，助力电路设计验证
2
开关电源测试：检测开关电源输出的高压差分信号，评估电源性能
3
变频器维护检修：测量变频器内部的高压驱动信号，排查故障原因
4
电机驱动电路测试：分析电机驱动系统中的差分电压信号，确保驱动电路正常工作
5
工业设备高压信号监测：适用于工业自动化设备中高压差分信号的实时测量
6
电子设备故障诊断：在设备维修过程中，用于检测高压电路的信号状态，定位故障点
注意事项 PRECAUTIONS
1
使用前需检查探头外观是否完好，线缆有无破损或老化现象，避免安全隐患
2
确保供电电源符合要求（6V DC/300mA），不可使用超出规格的电源适配器
3
测量时严禁超过探头最大输入电压（7000Vp-p），防止损坏探头或被测设备
4
操作过程中应佩戴绝缘手套等防护装备，避免直接接触高压部分
5
探头线缆应避免拉扯、弯折过度或接触尖锐物体，以免损坏内部导线
6
不使用时需及时关闭探头电源，断开与被测设备的连接
7
探头应存储在干燥、通风、无腐蚀性气体的环境中，避免阳光直射或高温环境
8
定期对探头进行校准维护，确保测量精度稳定；校准需由专业人员或机构进行
9
严禁在探头未断电状态下拆卸或改装，以免造成电击或设备损坏
