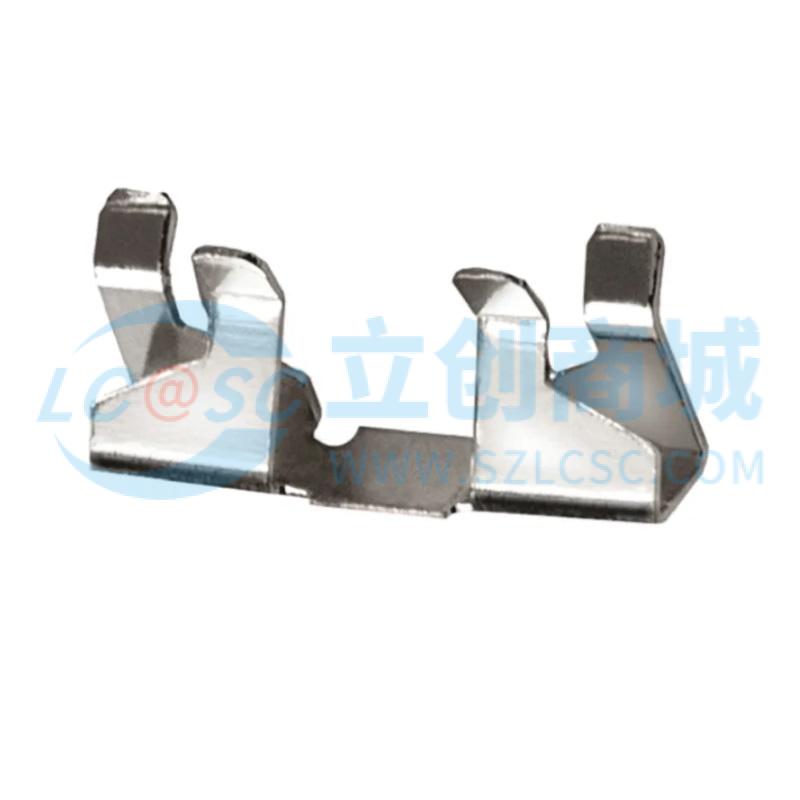

HARWIN 屏蔽夹, S 系列, 铍铜合金制, 表面安装固定, 5.08 x 1.07 x 2.23mm rs7884805
- 工业品
价格：￥3.02价格含税（税率13%）
- 品牌名称
- Harwin
- 商品型号
- S1721-46R-Harwin
- 商品编号
- C47018616
- 商品毛重
1克(g)
广东仓0
购买数量
个
(10个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情

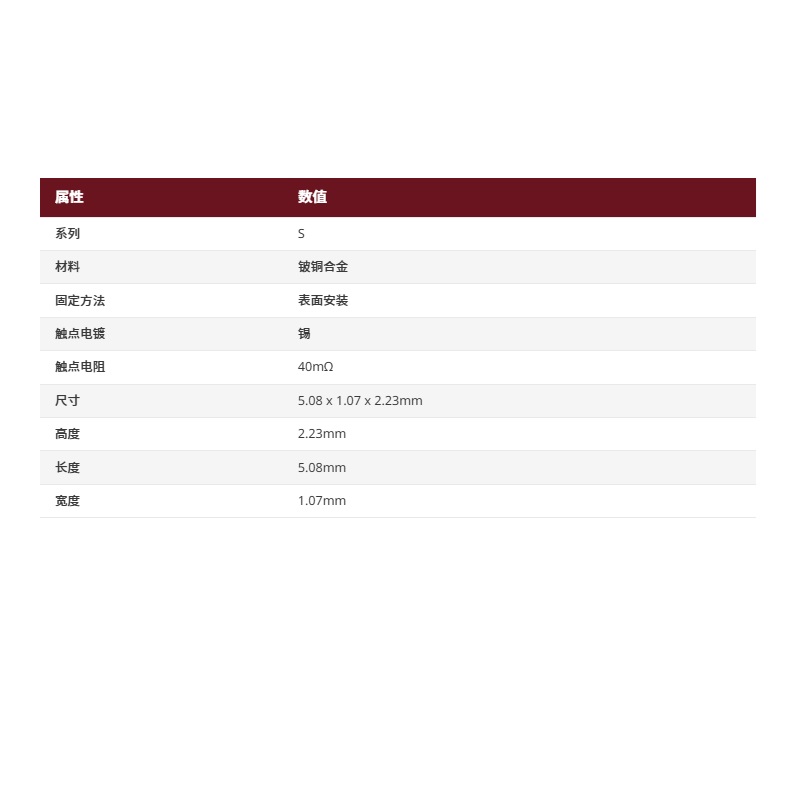

产品特点 FEATURES
1
品牌为Harwin，型号S1721-46R，属于S系列屏蔽夹
2
主体材质采用铍铜合金，具备良好弹性与导电性
3
固定方式为表面安装，适配PCB板表面贴装工艺
4
触点电镀锡层，触点电阻≤40mΩ，确保稳定电气连接
5
尺寸规格为5.08×1.07×2.23mm（长×宽×高），结构紧凑
6
兼容屏蔽罩厚度范围0.13-0.23mm，适配多种屏蔽罩
7
耐久性达15次动作，啮合力最大5N，使用寿命较长
8
符合EIA-481电子行业相关标准
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
适用于PCB板电磁屏蔽罩固定，如通讯设备信号模块屏蔽
2
消费电子产品（智能手机、平板）内部电磁干扰防护组件安装
3
工业控制设备、自动化仪器仪表中的PCB组件屏蔽罩固定
4
汽车电子系统（车载通讯单元、传感器模块）的电磁兼容防护
5
医疗电子设备（监护仪、诊断仪器）内敏感元件屏蔽防护
注意事项 PRECAUTIONS
1
安装前确认PCB焊盘布局符合推荐尺寸（如5.59×1.02mm），避免不匹配
2
安装时避免过度用力按压弹片，防止铍铜合金弹片变形
3
焊接需控制温度与时间，避免高温损坏触点锡电镀层
4
存放于干燥通风环境，防止金属部件氧化
5
操作时佩戴防静电手套，避免静电损坏周边电子组件
6
松散版本需参考对应图纸（如S1721-XX）
