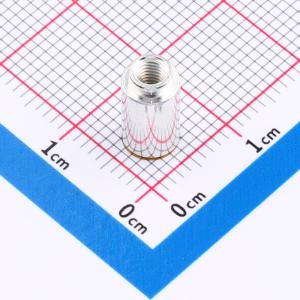

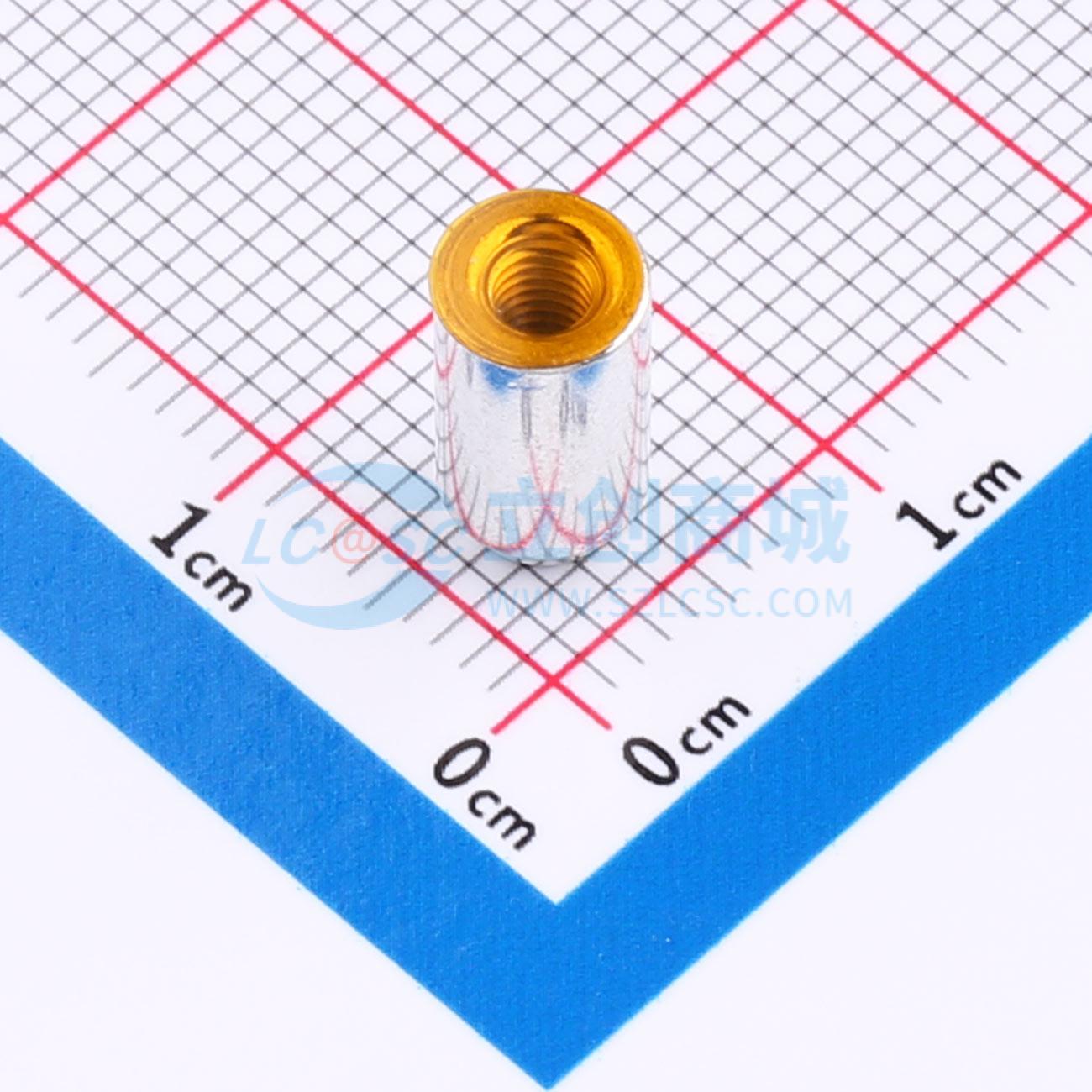

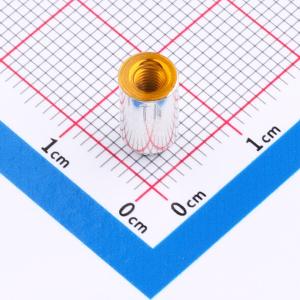

博众新材 SMT贴片螺母 M3螺母 M3x5.56xL9+1.53mm 黄铜镀锡表贴圆螺母柱 BSMTSOM390BTR

工业品

价格：￥1.292914

原价：￥ 1.3193

50+￥1.21373￥1.2385

1000+￥1.015574￥1.0363

5000+￥0.975982￥0.9959

品牌名称: BZXC(博众新材)
商品型号: BSMTSOM390BTR
商品编号: C46533466
商品毛重: 1.702克(g)

广东仓50

购买数量

个

(500个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为博众新材（BZXC）生产的SMT贴片螺母柱，型号BSMTSOM390BTR，专为表面贴装技术（SMT）设计，适用于自动化生产线焊接安装

2 材质采用H62黄铜，具有良好的导电性、耐腐蚀性和机械强度，适合在电子设备中长期稳定使用

3 表面经过镀锡处理，具备优良的焊接性能和抗氧化能力，符合RoHS/REACH环保标准，无铅环保，满足现代电子制造要求

4 螺纹规格为M3×0.5，螺纹部分长度为9mm，总长度为10.53mm（L9+1.53mm），可与标准M3螺钉配合使用，确保连接牢固可靠

5 主体直径Φ5.56±0.10mm，安装孔径适配常见PCB板开孔尺寸，安装精度高，装配一致性好

6 外形为圆柱形，顶部平头设计，便于贴片机拾取和定位，适合高密度电路板组装

7 焊盘厚度为150μm，适用于常规回流焊工艺，支持高温焊接环境（-55°C至+150°C）

8 采用卷带包装（Tape and Reel），方便自动化贴片机供料，提升生产效率

9 支持多种表面处理选项，当前为镀锡，也可根据需求定制其他防腐涂层

使用场景 APPLICATIONS

1 广泛应用于消费电子、通信设备、工业控制、汽车电子等领域的PCB板上，作为固定螺丝或支撑结构件

2 适用于需要通过SMT工艺将螺母柱直接焊接在电路板上的场合，如主板、电源模块、传感器基板等

3 特别适合空间受限的精密电子设备中，提供可靠的机械连接点

4 可用于需要多次拆装但又要求较高安装稳定性的应用场景，如维修型电子设备、测试仪器、智能穿戴设备

5 在需要良好电气连续性的系统中，该螺母柱还可作为接地或信号连接点使用

6 配合M3螺钉可用于安装散热器、外壳、屏蔽罩、风扇等部件

7 适用于回流焊工艺流程，与贴片元件同步焊接，减少人工插件工序，提高自动化程度

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸应与螺母柱主体直径Φ5.56mm相匹配，建议开孔公差控制在±0.1mm以内，以保证顺利插入和焊接

2 推荐使用标准M3×0.5螺钉进行配合，避免使用过大或过小螺钉导致螺纹损坏或松动

3 焊接温度应控制在回流焊工艺参数范围内（最高温度不超过260°C），避免长时间高温影响镀层质量及材料性能

4 存储条件：建议存放于0°C至+40°C、相对湿度不超过75%RH的干燥环境中，避免受潮生锈

5 使用过程中应避免机械冲击或过度扭力加载，防止螺纹变形或断裂

6 不建议在强酸、强碱或盐雾环境中长期使用，若需特殊耐腐蚀环境，请选择不锈钢材质或更高防护等级表面处理

7 该产品为一次性焊接元件，不建议重复拆卸使用，以免影响结构强度和焊接可靠性

8 若需批量使用，请提前确认贴片机夹具是否兼容该尺寸规格，避免因外形差异造成贴装失败
