Micsig麦科信 光隔离探头-激光供电 超高共模抑制比 (350MHz带宽) 示波器通用BNC接口
- 工业品
价格：￥48000价格含税（税率13%）
- 品牌名称
- micsig(麦科信)
- 商品型号
- Micsig MOIP350P
- 商品编号
- C42401717
- 商品毛重
1克(g)
带宽
广东仓0
购买数量
套
(1套/盒，最小起订量1套，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
带宽达350MHz，上升时间≤1ns，满足高频信号测量需求
2
共模抑制比高：DC下180dB，350MHz时118dB，有效抑制共模干扰
3
共模电压耐受能力强，可达85kVpk，适用于高压隔离测量场景
4

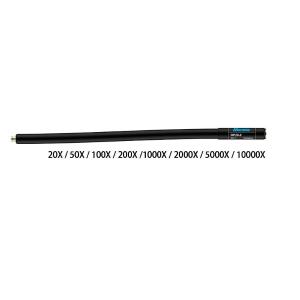

支持多种衰减器配置：标配OP20-3（±25V测试范围）和OP1000-3（±1250V测试范围），可选配OP50-3、OP200-3、OP2000-3、OP5000-3等，覆盖±2.5V至±6250V的测试范围
5
直流增益精度1%，测量数据准确可靠
6
传输延迟低至16ns（2m光纤），保证信号时序性
7

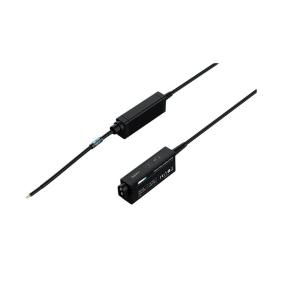

光纤长度2m（可定制），光-电还原器尺寸9.8*4.5*2.1cm，电-光转换器尺寸11*4*2.3cm，体积小巧便于安装使用
8
通用标准BNC接口，适配所有带50Ω阻抗的示波器，兼容性强
9
支持远程控制功能（需选配RS-485数据转换器），可通过串口指令实现档位切换（0dB/20dB）和自校准
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
电力电子设备测试：适用于逆变器、变频器、开关电源等高压电路的信号隔离测量，准确捕捉电压波形变化
2
工业自动化系统：用于PLC、伺服驱动器等设备的信号检测，隔离强电与弱电系统，保障测试安全
3
新能源领域：光伏逆变器、风电变流器的功率模块信号分析，助力新能源设备研发与维护
4
实验室研发：电子工程实验室中高精度信号测量，支持高频、高压场景下的实验数据分析
5
电子设备维修：电路故障诊断时的信号隔离采集，避免维修人员接触高压风险
6
电力系统检测：高压设备的局部放电信号测量，帮助判断设备绝缘状态
注意事项 PRECAUTIONS
1
衰减器及连接器仅适用于未直接连接市电的电路，严禁用于CAT II、III或IV类测量场景
2
光纤电缆属于易损部件，使用时需小心避免弯折、拉扯，损坏不在保修范围内
3
不同连接器耐压范围不同：MCX母座/同轴线＜3000Vpp，MMCX母座/同轴线＜300Vpp，LCX同轴线＜8000Vpp，需根据测试电压选择合适连接器
4
产品主体保修1年（可延保），衰减器等附带配件为赠品，不参与保修；未经授权拆动、无销售凭证或因使用不当造成的损坏，保修失效
5
测试时需选择匹配的衰减器型号，避免超出其最大无损电压范围，以防损坏设备
6
远程控制功能需选配RS-485数据转换器，使用前需确认串口指令格式与波特率（115200）
7
存储与使用环境需注意防潮、防尘，避免高温或低温极端环境
