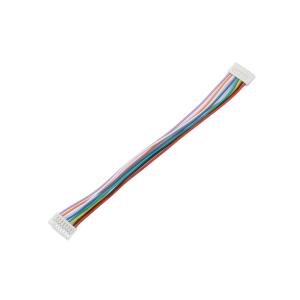

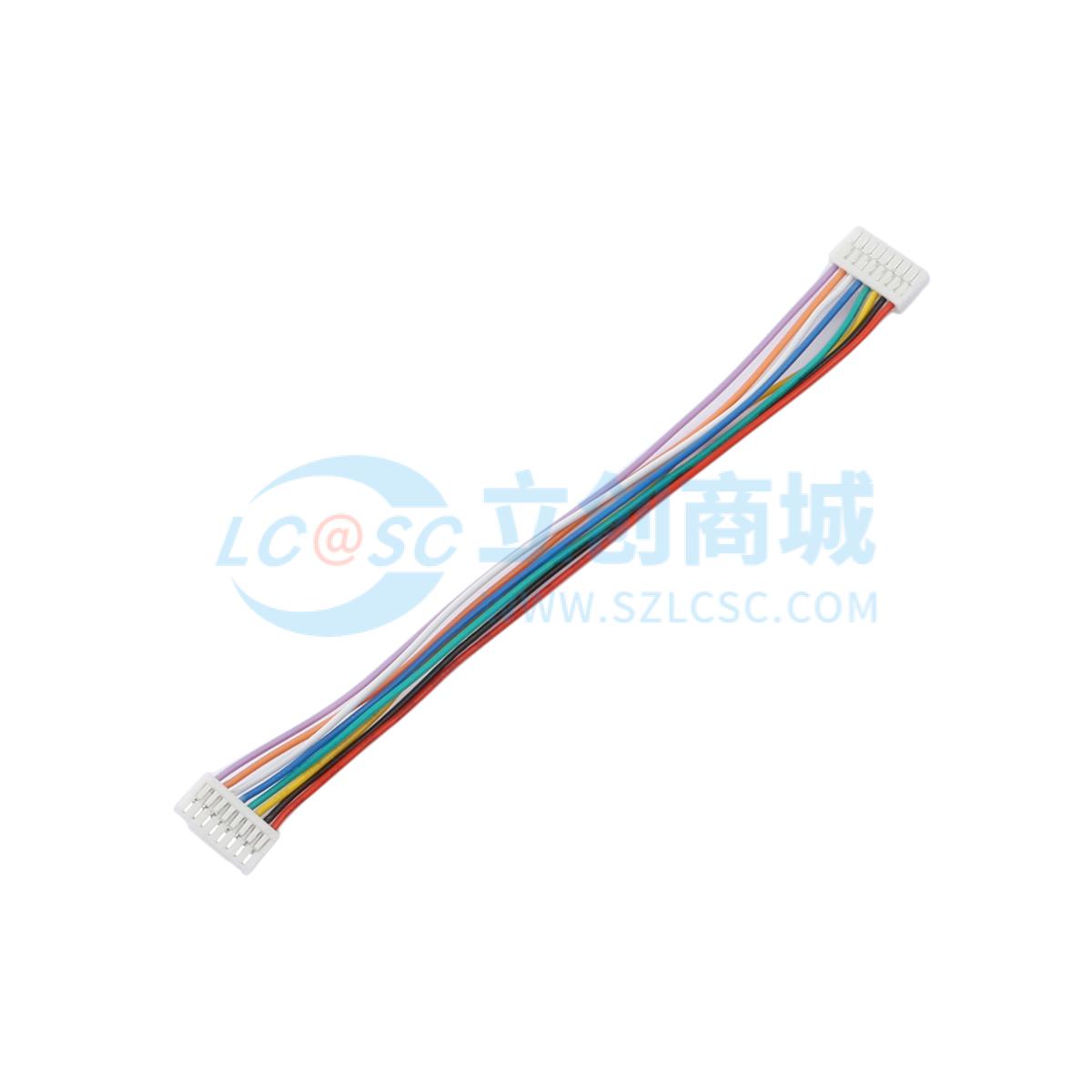

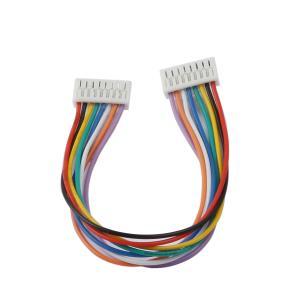

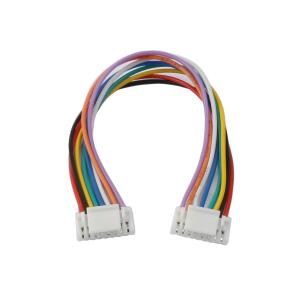

XKB Connection(中国星坤)1.25mm 线对板连接器(JST GH)HSG,8P 端子线,长度100mm反接X1251T-08-A28LGRYWBNP-L100-Z

工业品

价格：￥1.88价格含税（税率13%）

10+￥1.76

200+￥1.46

品牌名称: XKB Connection(中国星坤)
商品型号: X1251T-08-A28RBYGLW(YR)P-L100-Z
商品编号: C42388352
商品毛重: 1.8585克(g)

广东仓54

购买数量

条

(200条/袋，最小起订量1条，递增量：1)

总价金额：

￥0.00

近期成交3单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 规格参数：采用1.25mm间距线对板连接设计，适配JST GH接口标准，配置8Pin端子，端子线长度为100mm，线材规格为U1332/28AWG，满足多通道信号传输需求。

2 端子与线材：端子线包含红、黑、黄、绿、蓝、白、橙、紫8种颜色，便于电路区分与布线；端子型号为X1251T - PSN，胶壳型号为X1251H - 08 - X30，材质适配稳定连接场景。

3 性能保障：出厂前100%进行导通测试，在DC300V电压下，绝缘电阻≥20MΩ，导通电阻＜1Ω，无断路、接触不良现象；成品检查涵盖外形尺寸一致性、外观（无破损、划伤、脏污、变形）、结构（线材与五金件装配牢固、标识清晰）等维度，确保品质可靠。

4 设计细节：采用反接设计适配特定电路布局需求，1.25mm小间距设计适合空间受限的设备内部布线，提升设备集成度。

使用场景 APPLICATIONS

1 消费电子领域：适用于智能手机、平板电脑、TWS耳机、智能手表等便携式设备的内部电路连接，利用小间距设计适配紧凑空间的布线需求。

2 智能家居：可用于智能音箱、环境传感器（温湿度、人体感应传感器等）与控制模块的信号传输，实现设备间稳定通讯。

3 工业自动化：适用于小型传感器（光电传感器、接近传感器等）与PLC、控制器的线束连接，适应工业现场空间紧凑的安装环境。

4 通讯设备：可用于路由器、交换机等网络设备的模块间连接，或5G基站小型化组件的内部线束，保障高频信号稳定传输。

5 医疗设备：适用于便携式监护仪、血糖仪等小型医疗设备的电路连接，满足高精度、小体积的设计要求。

6 汽车电子：可用于车载氛围灯、传感器模块（雨量传感器、光线传感器模块等）的内部线束连接，适应车内复杂环境下的信号传输需求。

注意事项 PRECAUTIONS

1 储存要求：需存放于干燥、通风环境，建议温度控制在-10℃至40℃，湿度≤60%，避免受潮、高温或挤压，防止胶壳变形、线材氧化。

2 安装操作：安装时需严格按规格书方向（反接设计）对接端子与胶壳，避免强行插拔导致端子损坏、胶壳开裂；焊接端子时，温度需控制在260℃±10℃，时间≤3秒，防止过热损坏端子镀层或线材绝缘层。

3 测试检验：使用前需按成品检查要求进行抽检，包括100%导通测试（DC300V电压下，绝缘电阻≥20MΩ，导通电阻＜1Ω），确保无断路、接触不良等问题；若进行摇摆测试，需按规格书要求的摇摆角度（如±45°）和次数（如500次）操作，测试后需再次检验导通性能。

4 使用环境：避免在强磁场、强腐蚀性气体（如硫化氢、氯气）环境下长期使用，防止影响信号传输稳定性或加速线材、端子腐蚀；布线时需整理线束，避免线材过度弯折（弯折半径≥5mm），防止内部导线断裂。

规格书

放大查看下载PDF
