微型鼓风机
- 工业品
价格：￥1450.01价格含税（税率13%）
30+￥1378.75
- 品牌名称
- NIDEC(尼得科)
- 商品型号
- TF037-1001-D
- 商品编号
- C2922112
- 商品毛重
127.3克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

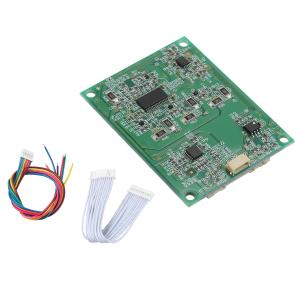

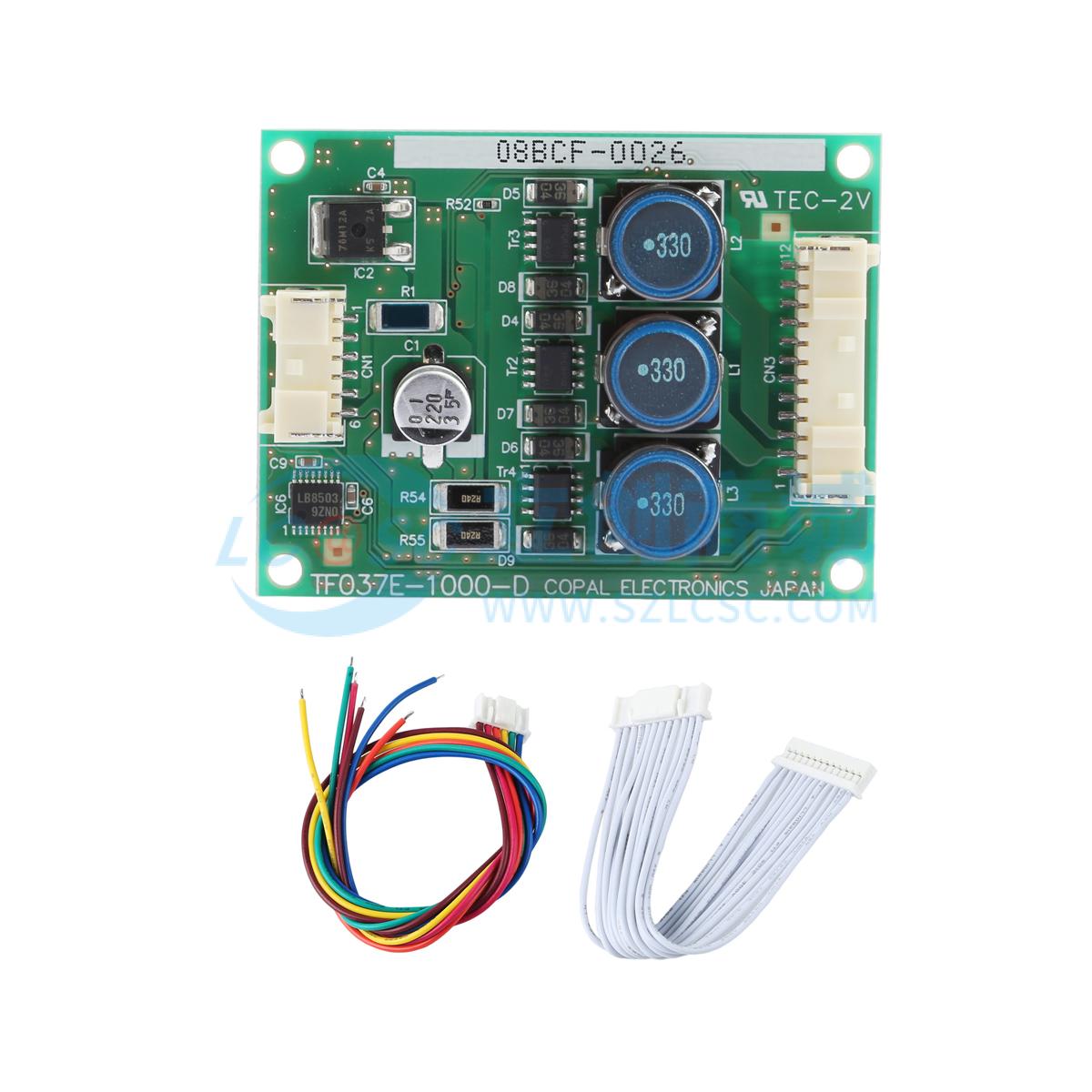

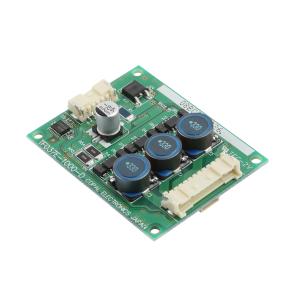

品牌型号：品牌为尼得科（NIDEC），型号TF037-1001-D，为微型鼓风机专用驱动器，适配TF037系列微型鼓风机
2
性能参数：参考转速达40,000 r/min（4.0kPa、100L/min工况下），功耗29W（同工况）；额定电压DC24V±10%，最大输入电流2.0A（脉冲，不含启动电流），工作电流最大1.2A（4.0kPa、100L/min时）；重量≤32g
3
环境适应性：工作温度范围-10~50℃，工作湿度10~90%RH（无凝露）；存储温度-20~60℃，存储湿度10~90%RH（无凝露）；具备非工作状态抗振动能力（振动测试含Sweep模式，频率10~24Hz（振幅44μm）、22~50Hz（加速度19.6m/s²（2G），10.6ms（±6），时长约5min），X/Y/Z方向各测试60min）与抗冲击能力（加速度294m/s²（30G），脉冲宽度6ms，emi - 正弦波，X/Y/Z方向各测试1次）
4
接口与控制：配备2类接口，CN1（控制用，JST型号SM06B - PASS）含错误输出、转速信号输出（12脉冲/转，开集电极输出，最大电压50V、电流3mA）、短路制动输入、控制电压输入（待机0V，工作1.0~5.0V）、电源输入（DC24V±10%）、GND等信号；CN3（微型鼓风机连接用，JST型号SM12B - PASS）含电机线圈、热敏电阻、霍尔元件相关信号，支持对鼓风机的精准控制与状态监测
5
保护功能：内置高温（热敏电阻≥86℃）、高速旋转（转速≥45,000r/min）、过流（线圈电流≥1.9A，启动除外）、电机锁定（含2种锁定保护，分别针对电流 - 转速保护区域、鼓风机未响应命令场景）保护功能，触发后需排除故障并重新通电启动
6
外形尺寸：长65mm、宽50mm，安装相关尺寸公差±0.5mm（如安装孔间距、高度等），结构紧凑适配小型设备安装
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
电子设备散热：适用于小型服务器、工业控制主机、高端投影仪等电子设备内部散热，通过调节转速精准控制风量，保障设备稳定运行，避免因过热导致故障
2
医疗设备：小型分析仪器、便携式医疗设备（如血糖仪、小型检测仪）的通风散热，满足医疗设备对稳定性、洁净度的要求，低功耗、小体积设计适配设备内部空间
3
小型仪器仪表：气象监测、环境检测等野外/移动监测仪器，提供气流循环辅助传感器工作，抗振动、抗冲击特性适配复杂户外环境
4
工业自动化：小型气动装置、自动化产线的小型通风单元，配合控制系统实现风速可调，满足不同工位的气流辅助作业（如元件干燥、粉尘吹除）或设备散热需求
注意事项 PRECAUTIONS
1
环境限制：需在工作温度-10~50℃、湿度10~90%RH（无凝露）环境下使用，存储时温度-20~60℃、湿度10~90%RH（无凝露），超出范围可能损坏元件或影响性能
2
安装连接：安装时需严格遵循接口针脚定义（CN1、CN3），避免接反/错接导致短路、功能异常；安装尺寸需符合图纸公差要求（±0.5mm），保证安装稳固，减少振动影响
3
保护触发处理：当保护功能触发（鼓风机停止）时，需检查热敏电阻温度、转速设置、负载电流、电机卡顿等故障点，排除后重新通电启动，禁止故障未排除时强制通电
4
电参数合规：供电电压需稳定在DC24V±10%范围内，工作电流不超过1.2A（4.0kPa、100L/min时），输入电流（脉冲）不超过2.0A，避免过压、过流损坏驱动器
5
振动冲击防护：在振动/冲击场景使用时，需确认设备安装牢固，可额外增加减震措施，避免频繁强振动/冲击导致内部元件松动、接触不良
