HVSLS800022A1H6
- 工业品
价格：￥477.01价格含税（税率13%）
- 品牌名称
- Amphenol
- 商品型号
- HVSLS800022A1H6
- 商品编号
- C340890
- 商品毛重
1.957克(g)
广东仓0
购买数量
个
(1个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

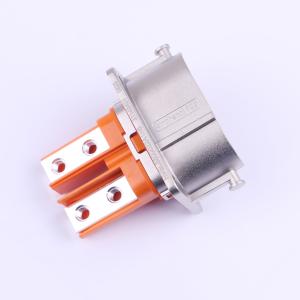

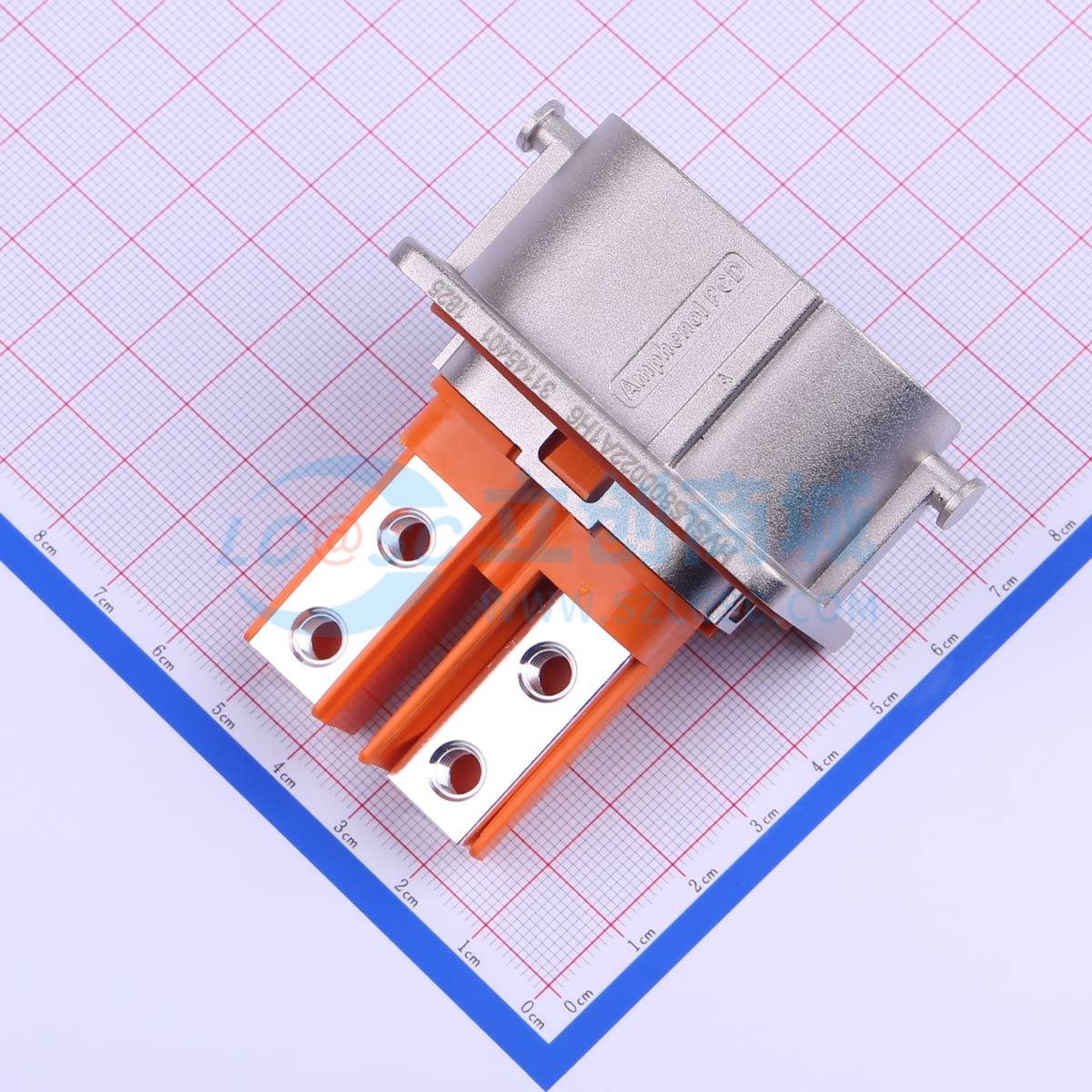

HVSLS800022A1H6是Amphenol公司生产的Excel|Mate Metal系列高压安全锁连接器，属于HVSLS800子系列。该型号为2位直插式插座（Receptacle），采用金属外壳设计，具备优异的机械强度和电磁屏蔽性能。其核心特性包括：
1
**高电压与大电流承载能力**：额定电压达1000V DC，最大额定电流180A（在70°C环境温度下），适用于电动汽车（xEV）中的高功率系统。
2
**集成式高压互锁（HVIL）**：内置高压互锁功能，确保连接时的电气安全性，防止误操作导致的电弧或漏电风险。
3
**金属壳体结构**：采用锌合金材质外壳，提供360°全方位屏蔽，有效抑制EMI/RFI干扰，满足严苛电磁环境要求。
4
**IP67/IP6K9K防护等级**：连接器在插合状态下的密封性能达到IP67（防尘防水）和IP6K9K（耐高压喷水），适合户外、潮湿或高温多尘工况。
5
**触点保护（IP2XB）**：符合IP2XB标准，防止手指意外接触带电端子，提升操作安全性。
6
**多种编码选项**：支持A/B两种插入方向编码，避免错误配对，提高系统可靠性。
7
**铜排连接方式**：适用于铜排连接，便于大电流系统的集成与布线。
8
**无需工具拆卸**：采用无工具释放机制，方便现场维护与快速更换。
9
**耐腐蚀性强**：通过96小时盐雾测试，适用于沿海或高湿度工业环境。
10
**宽温工作范围**：可在-40°C至125°C环境下稳定运行，适应极端气候条件。
该产品专为新能源汽车电池包、逆变器、配电盒等关键部件设计，具有高可靠性、长寿命（≥50次插拔循环）及良好的热管理性能。
使用场景 APPLICATIONS
HVSLS800022A1H6广泛应用于需要高电压、大电流传输且对安全性和环境适应性要求极高的工业与汽车电子领域，具体包括：
1
**电动汽车（xEV）动力系统**：作为动力电池组与电机控制器之间的主电源接口，实现高效能量传输。
2
**车载充电机（OBC）与DC-DC转换器**：用于高压直流电路连接，确保充电过程的安全与稳定。
3
**电池管理系统（BMS）接口**：连接电池模组与监控单元，支持实时数据采集与故障诊断。
4
**电力电子设备**：如逆变器、变频器、储能系统等，适用于工业自动化与可再生能源领域。
5
**轨道交通与船舶电气系统**：在高振动、高湿环境中仍能保持稳定的电气连接。
6
**工业机器人与自动化生产线**：作为高压电源输入端口，保障设备持续运行。
特别适用于需频繁插拔、恶劣环境作业或对电磁兼容性有严格要求的场合。其金属外壳和IP67防护使其成为室外或粉尘密集区域的理想选择。
注意事项 PRECAUTIONS
1
本产品不包含触点（Contacts），需单独订购对应型号的插针或插孔组件（例如C4200036151系列）。请根据实际电缆截面积选择合适的触点。
2
安装前务必确认电缆规格是否匹配：该型号支持35mm²至50mm²的屏蔽电缆，建议使用符合标准的多股绞合导线以降低电阻损耗。
3
插拔操作应遵循规范流程：严禁强行扭动或施加侧向力，以免损坏内部结构或造成接触不良。
4
若需进行焊接或压接工艺，请使用专用工具（如HVSLP033002）并配合扭矩扳手，确保连接牢固可靠。
5
在高压系统中使用时，必须先断开电源，并执行放电程序，防止残余电荷引发安全事故。
6
长期暴露于高温或高湿环境后，建议定期检查密封圈状态，必要时更换以维持IP防护等级。
7
不同编码（A/B）的插头与插座不可混用，否则可能导致无法插入或短路风险。
8
建议在装配过程中佩戴防静电手套，避免静电损伤敏感元件。
9
存储时应远离强磁场、腐蚀性气体及阳光直射，推荐存放于干燥通风的密闭容器中。
10
如需定制非标长度或特殊涂层，请联系Amphenol官方技术支持获取解决方案。
