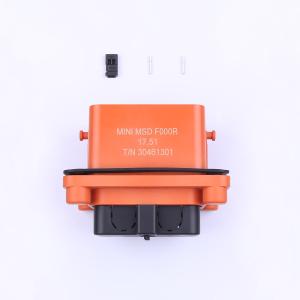

MINIMSDF000R 4件套 2个针
- 工业品
价格：￥7.14价格含税（税率13%）
- 品牌名称
- Amphenol
- 商品型号
- MINIMSDF000R
- 商品编号
- C328014
- 商品毛重
1.957克(g)
广东仓0
购买数量
个
(36个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
本产品为Amphenol品牌MINIMSDF000R系列4件套，包含2个插头（Plug）和2个插座（Socket），适用于高电流、高电压工业电气连接场景
2
支持前装和后装两种安装方式，具备灵活的安装适应性，满足不同设备布局需求
3
插座型号包括MINIMSDFOOOF（前装）、MINIMSDFOOOR（后装），额定电流达170A；升级版插座支持220A，适用于更高负载应用
4
插头部分支持多种熔断器配置，可选无熔断器（SHUNT）、标准Bussmann熔断器或升级型电压熔断器，覆盖80A至400A范围，适配不同电路保护需求
5
额定电压可达1500V DC（无熔断器时）或750V DC（带熔断器时），在有熔断器情况下最高支持750V DC/690V AC/700V DC
6
具备优异的绝缘性能，介电强度≥3000V AC，绝缘电阻≥100MΩ，确保高压环境下的安全运行
7
工作温度范围宽：-40°C ~ +125°C，可在极端工业环境中稳定工作
8
防护等级达到IP67（浸水防护）和IP6K9K（高压清洗防护），具备出色的防水防尘能力，适合户外及恶劣工况使用
9
采用高强度工程塑料外壳与金属端子结构，耐腐蚀、抗冲击，确保长期可靠运行
10
内置HVIL（高压互锁）功能，符合电动汽车及新能源系统安全规范，提升系统安全性
11
所有关键尺寸均标注清晰，便于设计集成与机械配合，如前装接口尺寸为83.0±0.2mm，后装接口为83.0±0.2mm，安装孔位直径7.0mm，螺纹M6×1
12
可拆卸保护盖设计，便于维护与清洁，同时防止误操作
13
支持激光打印标识区域，方便现场标记产品信息、生产批次与年周编号
使用场景 APPLICATIONS
1
广泛应用于新能源汽车充电系统中的直流母线连接，特别是高压电池包与电机控制器之间的大功率连接
2
适用于工业自动化设备中高功率电源分配单元（PDU）的输入输出连接
3
在储能系统（如锂电池储能柜）中用于模块间高压直流连接
4
用于轨道交通车辆的牵引供电系统，实现主电路的快速连接与断开
5
配合光伏逆变器、风力发电系统等可再生能源设备的高压直流汇流
6
适用于需要频繁插拔且要求高可靠性的工业设备，如机器人、大型CNC机床的电力接口
7
在数据中心高压直流供电系统中作为主配电接口
8
适用于需要IP67/IP6K9K防护等级的户外或潮湿环境下的电气连接应用
注意事项 PRECAUTIONS
1
安装前请确认所选插头与插座型号匹配，避免因不兼容导致接触不良或安全隐患
2
螺栓紧固扭矩需严格控制在6.0Nm±0.5Nm（M6螺栓），过紧可能导致壳体变形，过松则影响密封性与电气接触
3
确保安装表面平整，最大允许厚度5mm，以保证连接稳固性和密封效果
4
操作时应避免在插拔过程中施加侧向力，防止损坏端子或外壳
5
使用前检查HVIL（高压互锁）功能是否正常，确保系统安全连锁机制有效
6
不建议在高于+125°C或低于-40°C的环境下长期运行，否则可能影响材料性能与寿命
7
若设备处于高湿度环境（相对湿度40%-70%），应定期检查接点是否有氧化现象
8
维护时注意保护内部触点，避免污染或异物进入，必要时使用专用清洁剂清理
9
带熔断器的插头需根据实际负载选择合适规格的熔断器，不可随意更换或省略
10
严禁在带电情况下进行插拔操作，必须先断电并确认无残余电压后再操作
11
如需定制标识内容，请提前提供激光打印信息，包括产品编号、生产年周等
12
本产品为精密电气组件，非专业人员不得擅自拆解或改装
