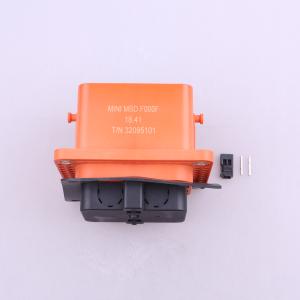

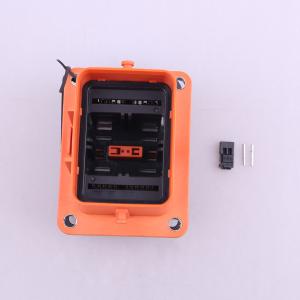

MINIMSDF000F
- 工业品
价格：￥358.13价格含税（税率13%）
- 品牌名称
- Amphenol
- 商品型号
- MINIMSDF000F
- 商品编号
- C328013
- 商品毛重
1.957克(g)
- 防护等级 IP67
- 工作温度 -40-+70℃
广东仓0
购买数量
个
(1个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源连接器/插头 |
| 防护等级 | IP67 |
| 工作温度 | -40-+70℃ |
| 属性 | 参数值 |
|---|---|
| 额定电流 | 170A |
| 额定电压 | 1500V |
| 颜色 | 橙色 |
商品详情
产品特点 FEATURES
1
本产品为Amphenol品牌MINI MSD系列手动服务断开连接器，型号MINIMSDF000F，专为混合动力电动汽车（HEV）和新能源车辆设计，提供安全可靠的高压电池包断开解决方案。
2
采用双阶段杠杆结构，在分离高压触点前先断开高压互锁（HVIL）电路，确保操作过程中的电气安全性，避免短路风险。
3
具备1个内置的内部HVIL功能，实现高压系统在断开时的延迟保护机制，提升系统整体安全性。
4
采用独特的冷却结构与双通道设计，有效降低工作时的温升，提高长期运行的稳定性和可靠性。
5
支持无工具拆卸，便于现场维护和快速检修，提升工作效率。
6
插座支持前装或后装安装方式，适应不同车型的装配需求，灵活性高。
7
额定电流可达170A（当使用熔断器时，额定电流约为熔断器额定值的1/3），最大可支持400A熔断器规格，满足多种高压应用场景。
8
额定电压最高可达1500V DC，适用于高电压平台的新能源车辆。
9
防护等级达到IP67（插合状态），具备优异的防尘防水性能，可在恶劣环境中稳定工作。
10
工作温度范围宽，可在-40°C至+70°C环境下正常运行，存储温度可达-40°C至+85°C，适应极端气候条件。
11
符合USCAR-2、USCAR-37、LV-215等国际汽车行业标准，并通过RoHS环保认证，符合全球主流整车厂要求。
12
接口触点采用Amphenol Radsok技术，具有高导电性、低接触电阻和优良的耐腐蚀性能。
13
提供多种熔断器选项，可根据实际需求选择Bussmann或其他品牌熔断器（需定制），增强系统兼容性。
使用场景 APPLICATIONS
1
主要应用于混合动力汽车（HEV）、插电式混合动力汽车（PHEV）及部分纯电动汽车（BEV）的高压电池系统中，作为手动服务断开装置。
2
用于维修保养过程中切断高压电池组与车辆系统的连接，保障技术人员的人身安全。
3
适用于需要频繁断开与连接高压回路的工况，如车辆检测、故障排查、电池更换等场景。
4
可集成于车载充电系统、电机控制器、DC-DC转换器等高压部件之间的连接线路中，作为安全隔离节点。
5
适合在工业自动化、储能系统、轨道交通等对高压安全有严格要求的领域中使用。
6
特别适用于空间受限的车辆平台，因其体积小巧、重量轻，适合布置在狭小空间内。
注意事项 PRECAUTIONS
1
安装前请确认系统电压与电流是否在本产品的额定范围内（额定电压≤1500V DC，额定电流≤170A），避免超负荷运行导致损坏。
2
在进行断开操作时，请务必遵循正确的操作流程：先执行第一阶段动作以断开HVIL，再完成第二阶段物理分离，确保高压系统已完全隔离。
3
不建议在带电情况下强行插拔连接器，必须在确认高压系统已断电并放电完毕后再进行操作。
4
虽然产品具备IP67防护等级，但在长时间暴露于潮湿或盐雾环境中时，仍建议定期检查密封件状态，防止老化影响防护性能。
5
若需更换熔断器，请选用指定品牌或经认证的替代品，避免因不匹配导致保护失效。
6
产品应储存在干燥、通风良好的环境中，避免阳光直射和高温环境，防止材料老化。
7
操作人员需经过专业培训，熟悉高压安全规范，佩戴绝缘防护装备，确保人身安全。
8
如遇异常发热、烧焦气味或接触不良等情况，应立即停止使用并联系技术支持。
9
本产品不可用于交流高压系统，仅适用于直流高压应用。
