9.5折

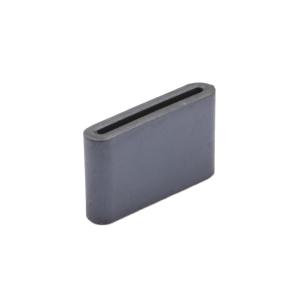

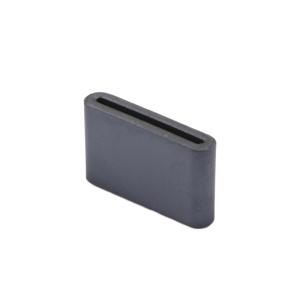

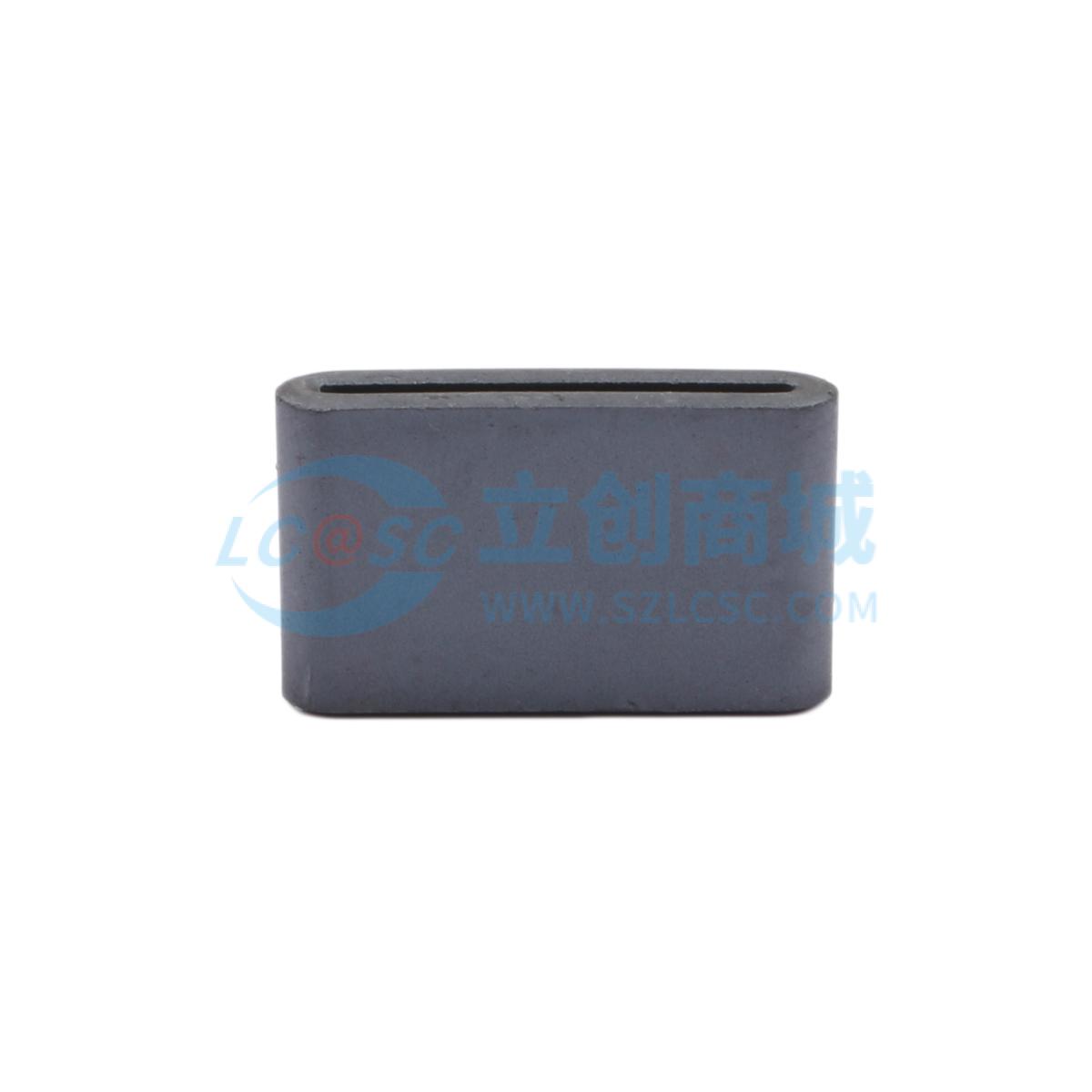

canfeng(灿峰) 钳位滤波器 FS扁形跑道磁环 F9 FS 25x5x21x15-1.5
- 工业品
价格：￥1.37446
原价：￥ 1.4468
70+￥1.29371￥1.3618
1372+￥1.091835￥1.1493
6860+￥1.05146￥1.1068
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CFS9-25x5x21x15-1.5
- 商品编号
- C23689681
- 商品毛重
6.3克(g)
广东仓301
购买数量
个
(343个/托盘，最小起订量7个，递增量：7)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
材质选用F9磁芯，初始磁导率达850，具备良好电磁滤波基础性能
2
电气性能稳定：25MHz频率下阻抗≥30Ω，100MHz频率下阻抗≥75Ω，可有效抑制高频干扰
3
尺寸精度严格：外径25±0.8mm、高度15±0.5mm、内径1.5±0.5mm等，符合公差要求
4
符合RoHS环保标准，安全无有害物质
5
绕线规范：采用Φ0.5mm线径、100L长度及0.5TS绕制参数，保障电气性能一致性
6
外观质量控制严格：一处缺陷面积≤1mm²、总缺陷面积≤2mm²、毛刺长度≤0.2mm等
使用场景 APPLICATIONS
1
通讯设备信号线路的电磁干扰抑制，如路由器、交换机线缆滤波
2
工业控制系统中PLC、传感器等设备的线路抗干扰处理
3
汽车电子领域车载导航、音响系统的线缆噪声过滤
4
消费类电子产品（电脑电源适配器、手机充电器）的高频噪声抑制
5
医疗设备电磁兼容优化，减少设备间信号干扰
6
需降低1MHz-1000MHz高频噪声的电子电路应用
注意事项 PRECAUTIONS
1
安装需严格遵循绕线规格操作，避免线径或绕制参数错误影响滤波效果
2
使用环境需控制在温度25±5℃、湿度60±8%范围内，超出可能导致性能下降
3
避免机械损伤（碰撞、刮擦等），防止磁芯破裂或外观缺陷超标
4
存储于干燥通风处，远离腐蚀性气体液体，防止磁芯性能退化
5
测试需使用指定仪器（如HP4191A阻抗分析仪），确保数据准确
6
请勿私自拆解修改产品结构，以免破坏电磁性能或引发安全隐患
