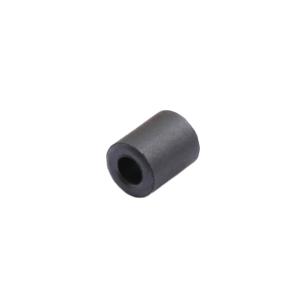

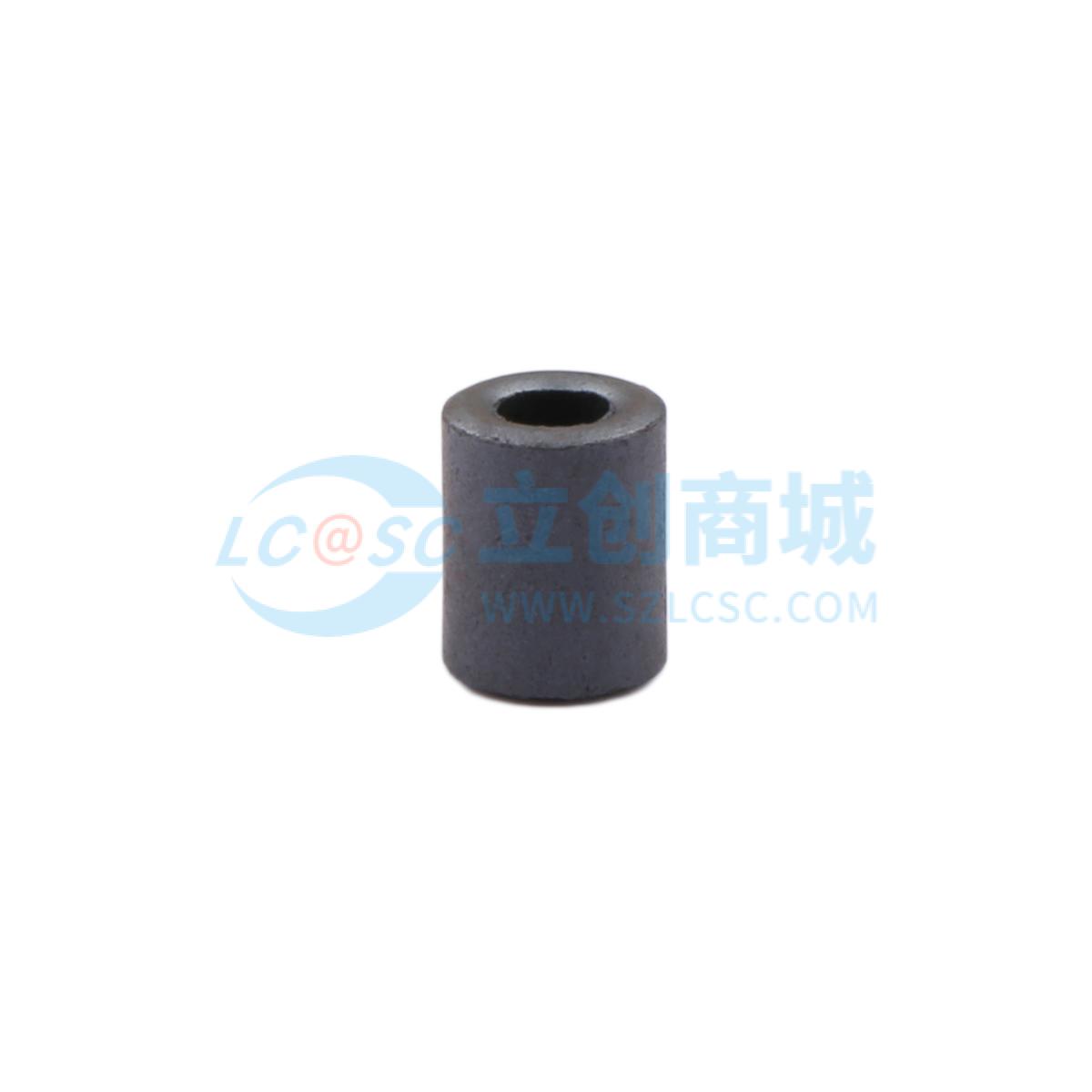

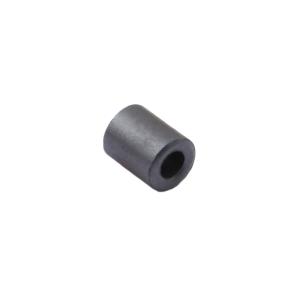

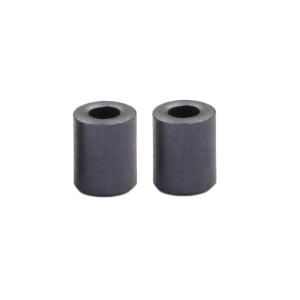

canfeng(灿峰) 钳位滤波器 抗干扰RH类磁环 镍锌 F2 RH4x5x2
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.0884价格含税（税率13%）
200+￥0.0832
5000+￥0.0702
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CRH-4X5X2
- 商品编号
- C23689623
- 商品毛重
0.22796克(g)
外径
高度
内径
广东仓7,480
SMT仓7,480
购买数量
个
(5000个/袋，最小起订量20个，递增量：20)
总价金额：
￥0.00近期成交3单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | RH类磁环 |
| 材质 | F2 |
| 外径/mm | 4 |
| 高度/mm | 5 |
| 内径/mm | 2 |
| 属性 | 参数值 |
|---|---|
| 25MHZ | 20 |
| 100MHZ | 50 |
| 初始磁导率 | 650 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1
品牌为灿峰（canfeng），型号CRH-4X5X2，属于RH类镍锌磁环钳位滤波器，材质为F2且符合RoHS合规要求
2
尺寸参数精准：外径4mm±0.3mm，高度5mm±0.5mm，内径2mm±0.3mm，适配对应规格线缆
3
电气性能优异：初始磁导率650（±20%），25MHz时阻抗≥20，100MHz时阻抗≥50，有效抑制电磁干扰（EMI）
4
材质特性稳定：比损耗因子20.0（1MHz），比温度系数2-5×10⁻⁶，饱和磁通密度330（1600Am）MT，剩磁150MT，矫顽力35A/m，居里温度＞110℃，电阻率＞10⁵Ω·m，使用频率范围0.1-1.5MHz，密度5g/cm³
5
外观质量严格：一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm，确保产品可靠性
使用场景 APPLICATIONS
1
适用于各类电子设备线缆的电磁干扰抑制，如消费电子（手机充电器、耳机线）、工业控制设备（PLC线缆、传感器连接线）、通讯设备（路由器数据线、交换机信号线）等场景
2
可安装在电源线、数据线、信号传输线等线缆上，减少线缆间电磁耦合干扰，提升设备信号传输稳定性
3
适用于对电磁兼容性（EMC）有要求的设备制造环节，帮助产品通过EMC测试
注意事项 PRECAUTIONS
1
安装时需确保磁环紧密贴合线缆，避免松动影响抗干扰效果
2
使用环境需符合温度25±5℃、湿度60±8%的条件，避免极端高低温、高湿度环境长期使用
3
避免物理撞击或挤压，防止磁环破损影响性能
4
存储于干燥、通风、无腐蚀性气体环境，远离磁场干扰源
5
绕线需按规格要求（Z:Φ0.5*100L(mm)*0.5TS）操作，确保电气性能达标
